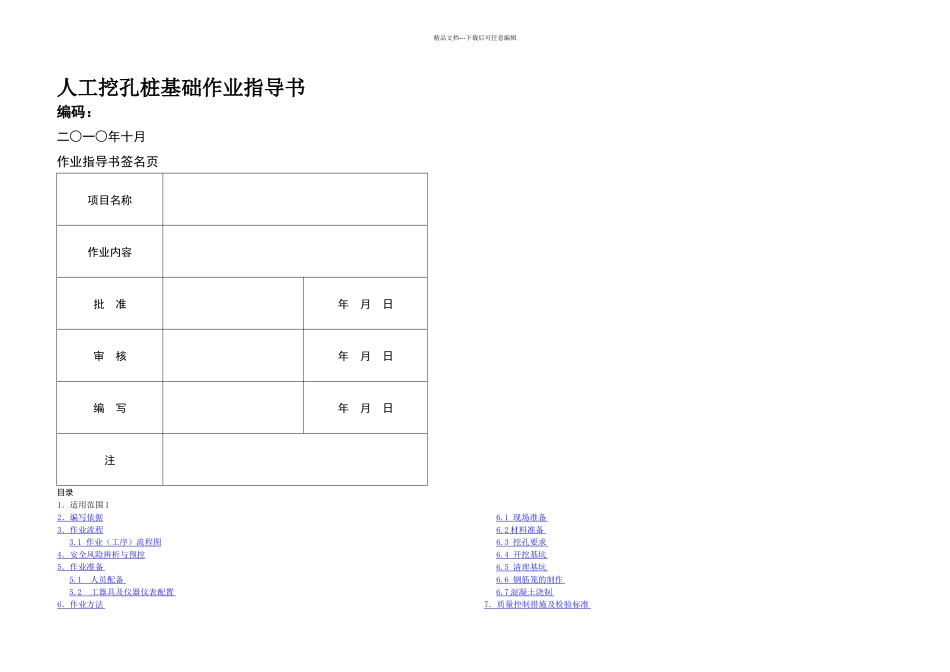

精品文档---下载后可任意编辑人工挖孔桩基础作业指导书编码：二○一○年十月作业指导书签名页项目名称作业内容批 准年 月 日审 核年 月 日编 写年 月 日注目录1．适用范围 12 ．编写依据 3 ．作业流程 3.1 作业（工序）流程图 4 ．安全风险辨析与预控 5 ．作业准备 5.1 人员配备 5.2 工器具及仪器仪表配置 6 ．作业方法 6.1 现场准备 6.2 材料 准备 6.3 挖孔要求 6.4 开挖基坑 6.5 清理基坑 6.6 钢筋笼的制作 6.7 混凝土浇制 7 ．质量控制措施及检验标准 精品文档---下载后可任意编辑质量控制措施 质量控制表单 97.3 检验标准 路径复测分 坑挖 孔设置护壁 精品文档---下载后可任意编辑1．适用范围 本作业指导书适用于人工挖孔桩基础。 挖孔桩基础的形式有： 、 、 、 、 等型式。混凝土强度：（按设计要求填写）。2．编写依据本作业指导书引用的技术标准、法律规范序号标准名称颁发机构1110kV-500kV 架空电力线路施工及验收法律规范 GB50233-2024建设部、质监总局2混凝土结构工程施工质量验收法律规范 GB50204-2024建设部、质监总局3混凝土强度检验评定标准 GBJ107-1987建设部、质监总局4钢结构工程施工质量验收法律规范建设部、质监总局5建筑地基基础工程施工质量验收法律规范 GB50202-2024建设部、质监总局6土方与爆破工程施工及验收法律规范建设部、质监总局7建筑结构检测技术标准建设部、质监总局8普通混凝土配合比设计规程 JGJ55-2000建设部9110～500kV 架空送电线路设计技术规程 DLT5092-1999国家经贸委10输变电工程达标投产考核标准 CSG/MS0903-2024南方电网公司11《110kV～南方电网公司12《中国南方电网公司十项重点反事故措施》南方电网公司13电力生产事故调查规程 CSG/MS0406-2024南方电网公司14电力建设工程安全和环境管理设施法律规范应用手册南方电网公司15架空线路及电缆安健环设施标准南方电网公司16安全生产工作奖惩规定南方电网公司17安全生产监督规定南方电网公司18安全生产工作规定南方电网公司19《南方电网工程施工工艺控制法律规范》Q/CSG1-2024中国南方电网公司20工程设计图纸、施工组织设计、三体系文件3．作业流程3.1 作业（工序）流程图基础施工包括路径复测、分坑、平整基面及挖坑、基础钢筋安装、浇制、养护、拆模板等，其流程如下图所示：4. 安全风险辨析与预控工作前安全风险辨析及措施见表 4-1。表 4-1 工作前安全风险辨析及措施表序号安...
