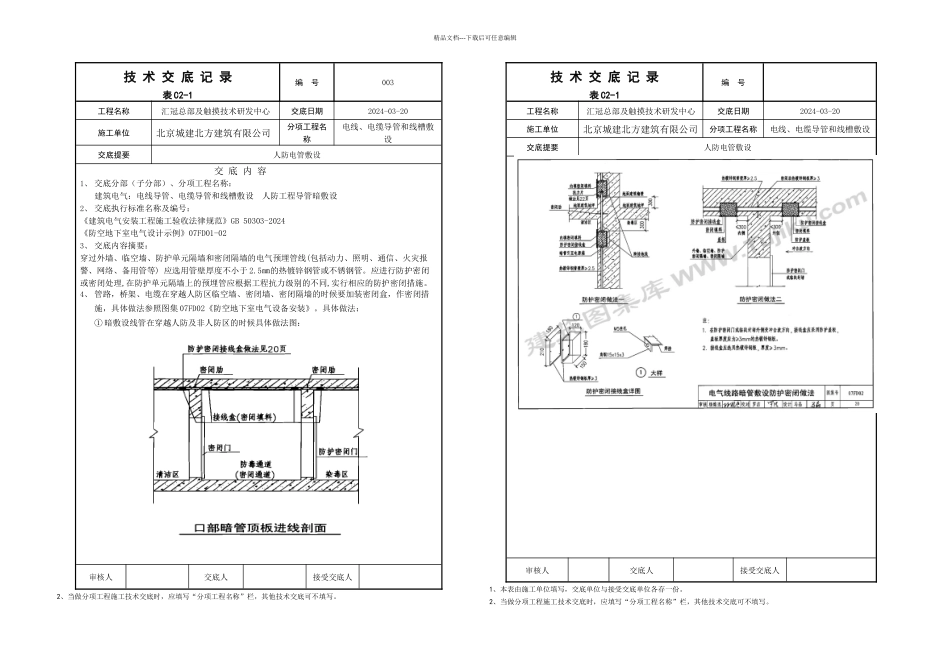

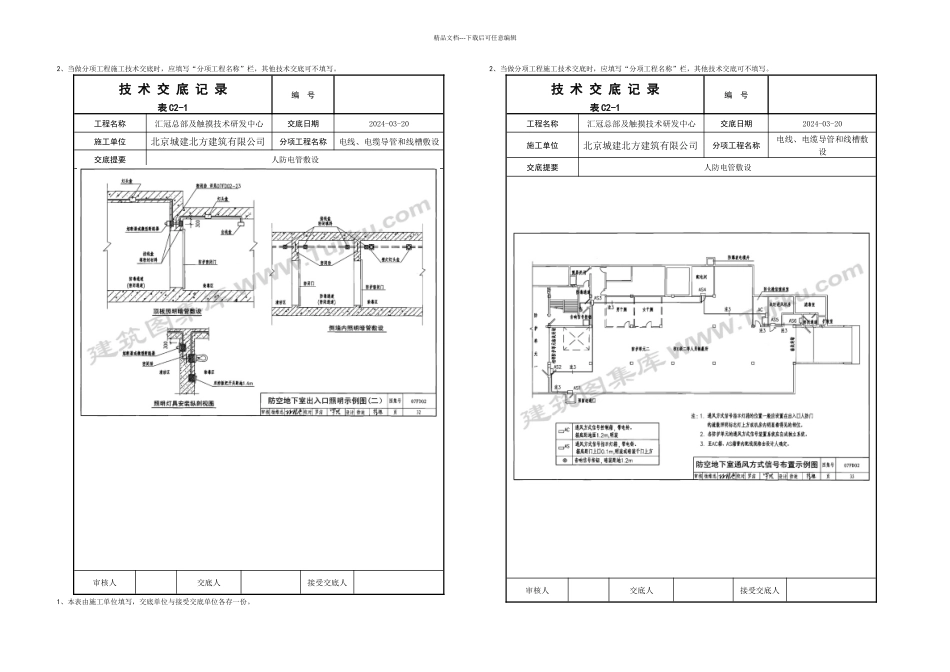

精品文档---下载后可任意编辑技 术 交 底 记 录表 C2-1编 号003工程名称汇冠总部及触摸技术研发中心交底日期2024-03-20施工单位北京城建北方建筑有限公司分项工程名称电线、电缆导管和线槽敷设交底提要人防电管敷设交 底 内 容1、 交底分部（子分部）、分项工程名称：建筑电气：电线导管、电缆导管和线槽敷设 人防工程导管暗敷设 2、 交底执行标准名称及编号：《建筑电气安装工程施工验收法律规范》GB 50303-2024《防空地下室电气设计示例》07FD01-023、 交底内容摘要： 穿过外墙、临空墙、防护单元隔墙和密闭隔墙的电气预埋管线(包括动力、照明、通信、火灾报警、网络、备用管等) 应选用管壁厚度不小于 2.5㎜的热镀锌钢管或不锈钢管。应进行防护密闭或密闭处理,在防护单元隔墙上的预埋管应根据工程抗力级别的不同,实行相应的防护密闭措施。4、 管路，桥架、电缆在穿越人防区临空墙、密闭墙、密闭隔墙的时候要加装密闭盒，作密闭措施，具体做法参照图集 07FD02《防空地下室电气设备安装》。具体做法：① 暗敷设线管在穿越人防及非人防区的时候具体做法图：审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表 C2-1编 号工程名称汇冠总部及触摸技术研发中心交底日期2024-03-20施工单位北京城建北方建筑有限公司分项工程名称电线、电缆导管和线槽敷设交底提要人防电管敷设审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。精品文档---下载后可任意编辑技 术 交 底 记 录表 C2-1编 号工程名称汇冠总部及触摸技术研发中心交底日期2024-03-20施工单位北京城建北方建筑有限公司分项工程名称电线、电缆导管和线槽敷设交底提要人防电管敷设核 6 级、核 6 B 级、常 6 级防空地下室，明管电缆穿防护单元隔墙、临空墙的防护、密闭做法参 见 图 2 ， 预埋管两端各伸出墙 面 ≥ 50mm ，管口外包材料厚度 应 大 于 管 外径 3-5mm审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表 C2-1编 号工程名称汇冠总部及触摸技术研发中心交底日期2024-03-20施工单位北京城...
