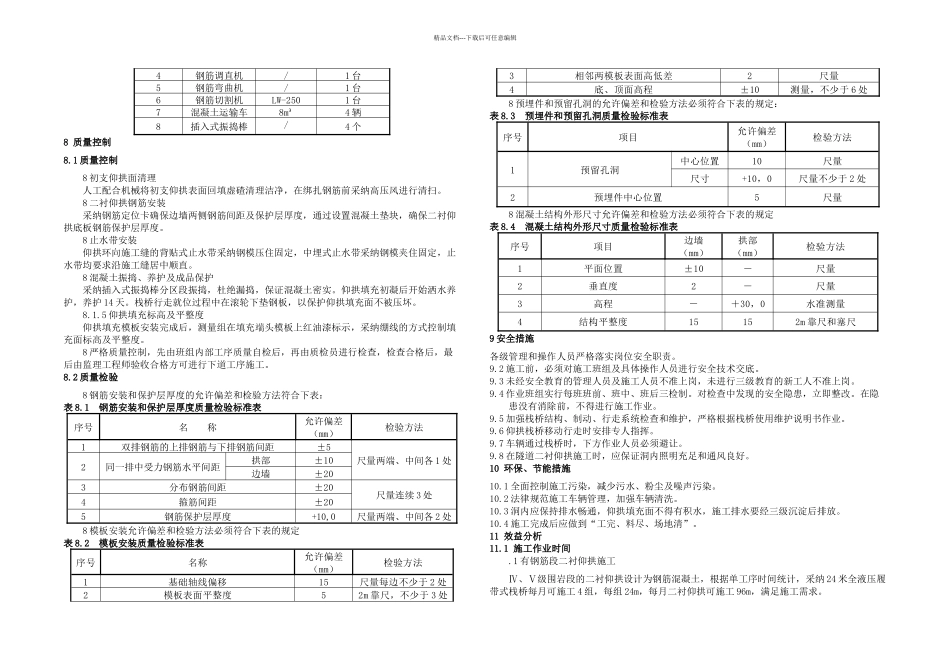

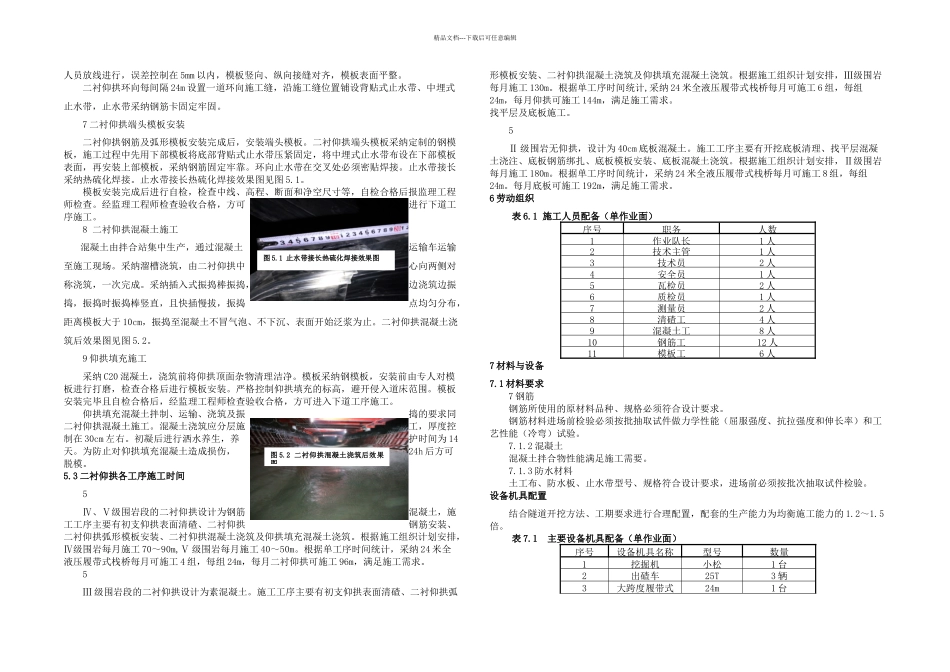

施工测量施工准备初支仰拱顶面清碴栈桥行走就位初支仰拱顶面人工清理精品文档---下载后可任意编辑蒙华铁路 MHTI-10 标二工区安万里1 前言1.1 工艺工法概况过去隧道仰拱施工采纳 8～12m 的短节段施工工艺工法，修建的隧道由于仰拱整体性不强，施工缝较多，发生仰拱开裂沉陷、渗漏水是必定的。根据蒙华公司关于仰拱长节段施工的要求，蒙华铁路隧道仰拱施工采纳由隧道局生产的 24m 自行式液压仰拱栈桥。有效减少仰拱施工缝对接次数，提高了仰拱整体性，改善隧道施工通病，提高了仰拱施工质量。1.2 工艺原理遵循“初期支护仰拱紧跟掌子面及时封闭成环、二衬仰拱及仰拱填充大区段施工”的原则。为有效控制围岩变形，确保隧道施工安全，初期支护仰拱紧跟掌子面下台阶，二衬仰拱及仰拱填充采纳铁路隧道全液压履带式栈桥，进行全幅一次性施工不小于 24m。2 工艺工法特点仰拱长节段施工提高了仰拱质量、改善了施工环境、提高了施工效率。长节段仰拱施工技术成熟，操作方便。3 适用范围本工艺工法适用于铁路隧道仰拱弧形模板长节段仰拱防排水施工。4 工艺原理在左右侧边墙上每 5 米放样出一对标高控制点。初支仰拱开挖支护与边墙开挖支护同步进行，初支仰拱支护完成后回填洞碴至边墙墙脚处，二衬仰拱施工前人工配合挖掘机将回填的洞碴清除。二衬仰拱端头凿毛处理，凿除混凝土表面的水泥砂浆和松软层。安装仰拱钢筋，环向主筋接头采纳套筒连接为主，剩余钢筋接头采纳绑扎连接。安装二衬仰拱弧形钢模板安装及端头模板。采纳溜槽浇筑衬砌仰拱混凝土，混凝土向两侧对称浇筑，一次完成。检查清理洁净仰拱面杂物，浇筑填充混凝土，混凝土养护。5 工艺流程及操作要点5.1 工艺流程工艺流程见下图5.2 操作要点5.2.1 施工准备1 在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉质量验收标准、施工法律规范、标准、文件。2 对施工人员进行技术交底和岗前培训，考核合格后方可上岗。3 收集仰拱及仰拱填充结构形式、施工长度、工程量、紧前工序验收情况。4 作业队长确认人员、设备、材料、机具、作业环境是否满足施工需求。5 所有材料型号及规格符合设计要求。5.2.2 施工步骤1 测量放线测量人员准确放样出二衬仰拱侧模的平面位置，标示出仰拱填充顶面标高，在左右侧边墙上每 5 米放样出一对标高控制点（红色油漆倒三角+水泥钉标识），并形成书面交底给二衬仰拱施工班长。2 初支仰拱顶面清碴初支仰拱开挖支护与边墙...
