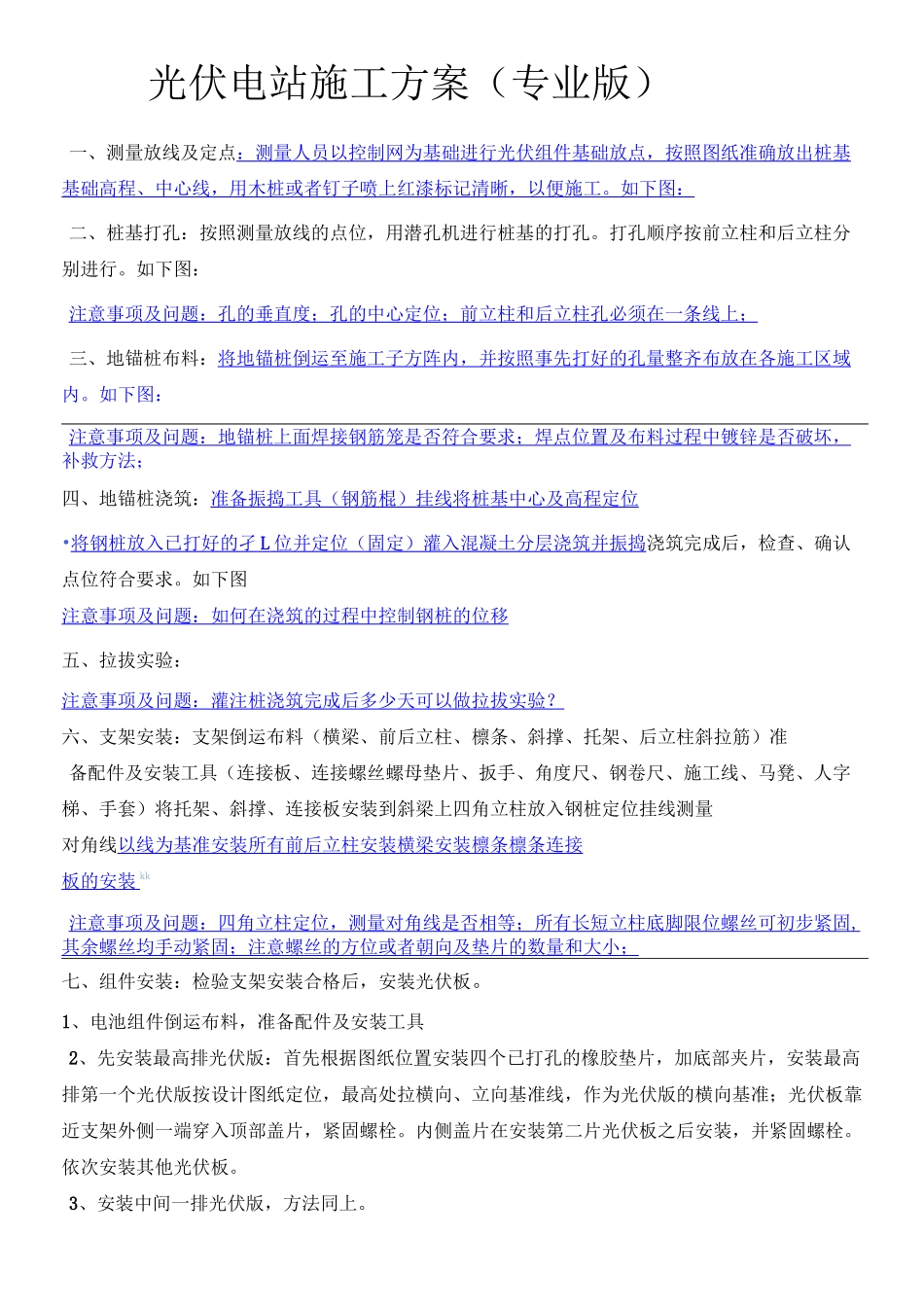

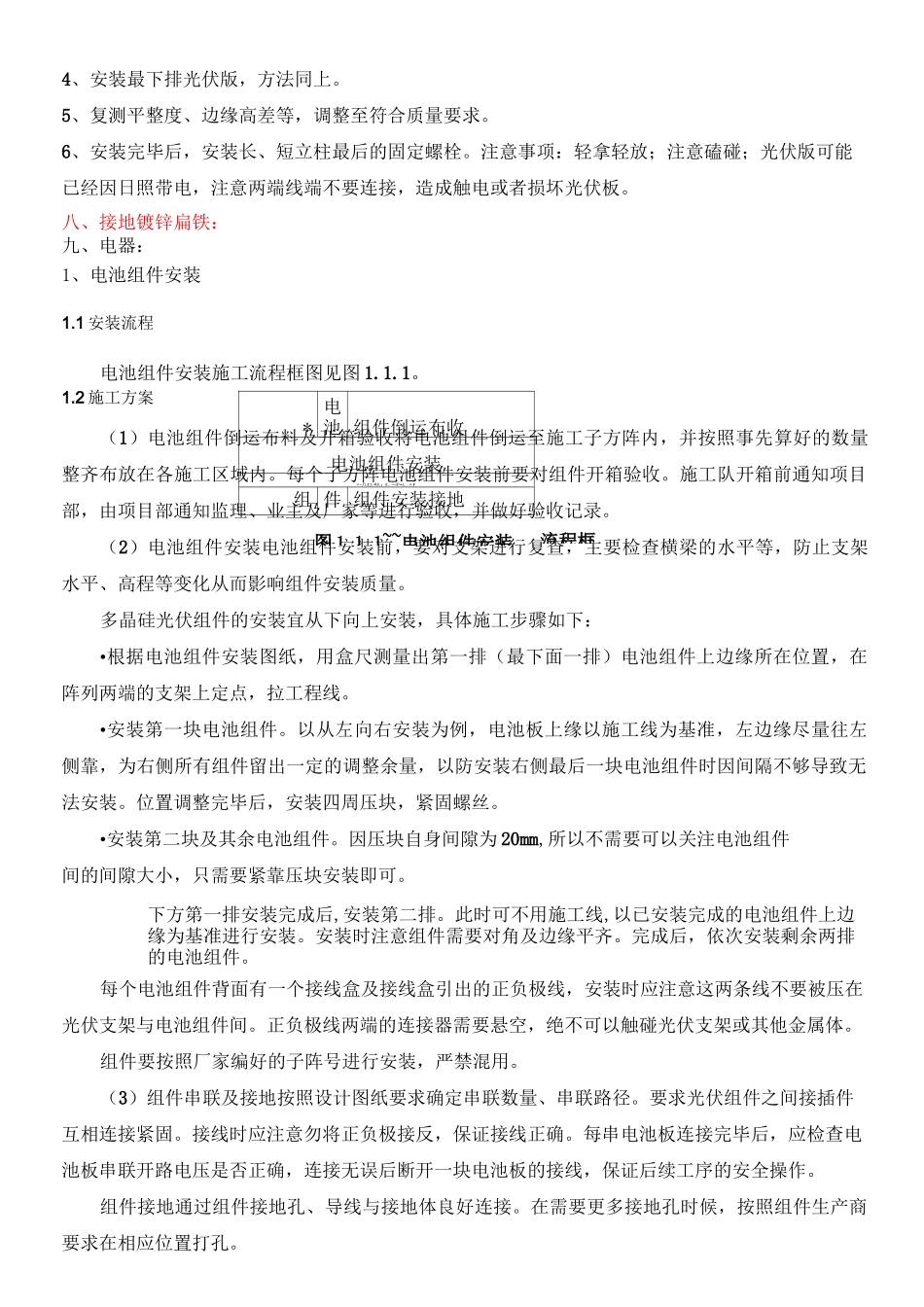

光伏电站施工方案（专业版）一、测量放线及定点：测量人员以控制网为基础进行光伏组件基础放点，按照图纸准确放出桩基基础高程、中心线，用木桩或者钉子喷上红漆标记清晰，以便施工。如下图：二、桩基打孔：按照测量放线的点位，用潜孔机进行桩基的打孔。打孔顺序按前立柱和后立柱分别进行。如下图：注意事项及问题：孔的垂直度；孔的中心定位；前立柱和后立柱孔必须在一条线上；三、地锚桩布料：将地锚桩倒运至施工子方阵内，并按照事先打好的孔量整齐布放在各施工区域内。如下图：注意事项及问题：地锚桩上面焊接钢筋笼是否符合要求；焊点位置及布料过程中镀锌是否破坏，补救方法；四、地锚桩浇筑：准备振捣工具（钢筋棍）挂线将桩基中心及高程定位•将钢桩放入已打好的孑 L 位并定位（固定）灌入混凝土分层浇筑并振捣 浇筑完成后，检查、确认点位符合要求。如下图注意事项及问题：如何在浇筑的过程中控制钢桩的位移五、拉拔实验：注意事项及问题：灌注桩浇筑完成后多少天可以做拉拔实验？六、支架安装：支架倒运布料（横梁、前后立柱、檩条、斜撑、托架、后立柱斜拉筋）准备配件及安装工具（连接板、连接螺丝螺母垫片、扳手、角度尺、钢卷尺、施工线、马凳、人字梯、手套）将托架、斜撑、连接板安装到斜梁上四角立柱放入钢桩定位挂线测量对角线以线为基准安装所有前后立柱安装横梁安装檩条檩条连接板的安装 kk注意事项及问题：四角立柱定位，测量对角线是否相等；所有长短立柱底脚限位螺丝可初步紧固 , 其余螺丝均手动紧固；注意螺丝的方位或者朝向及垫片的数量和大小；七、组件安装：检验支架安装合格后，安装光伏板。1、电池组件倒运布料，准备配件及安装工具2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。依次安装其他光伏板。3、安装中间一排光伏版，方法同上。*电池 组件倒运布收电池组件安装»~八 r.t.-At\.，r、—i~»t、.».r组 件 组件安装接地流程框4、安装最下排光伏版，方法同上。5、复测平整度、边缘高差等，调整至符合质量要求。6、安装完毕后，安装长、短立柱最后的固定螺栓。注意事项：轻拿轻放；注意磕碰；光伏版可能已经因日照带电，注意两端线端不要连接，造成触电或者损坏光伏板。八...
