照明灯具及开关插座安装方案

照明灯具及开关插座安装方案_第1页
1/6
照明灯具及开关插座安装方案_第2页
2/6
照明灯具及开关插座安装方案_第3页
3/6

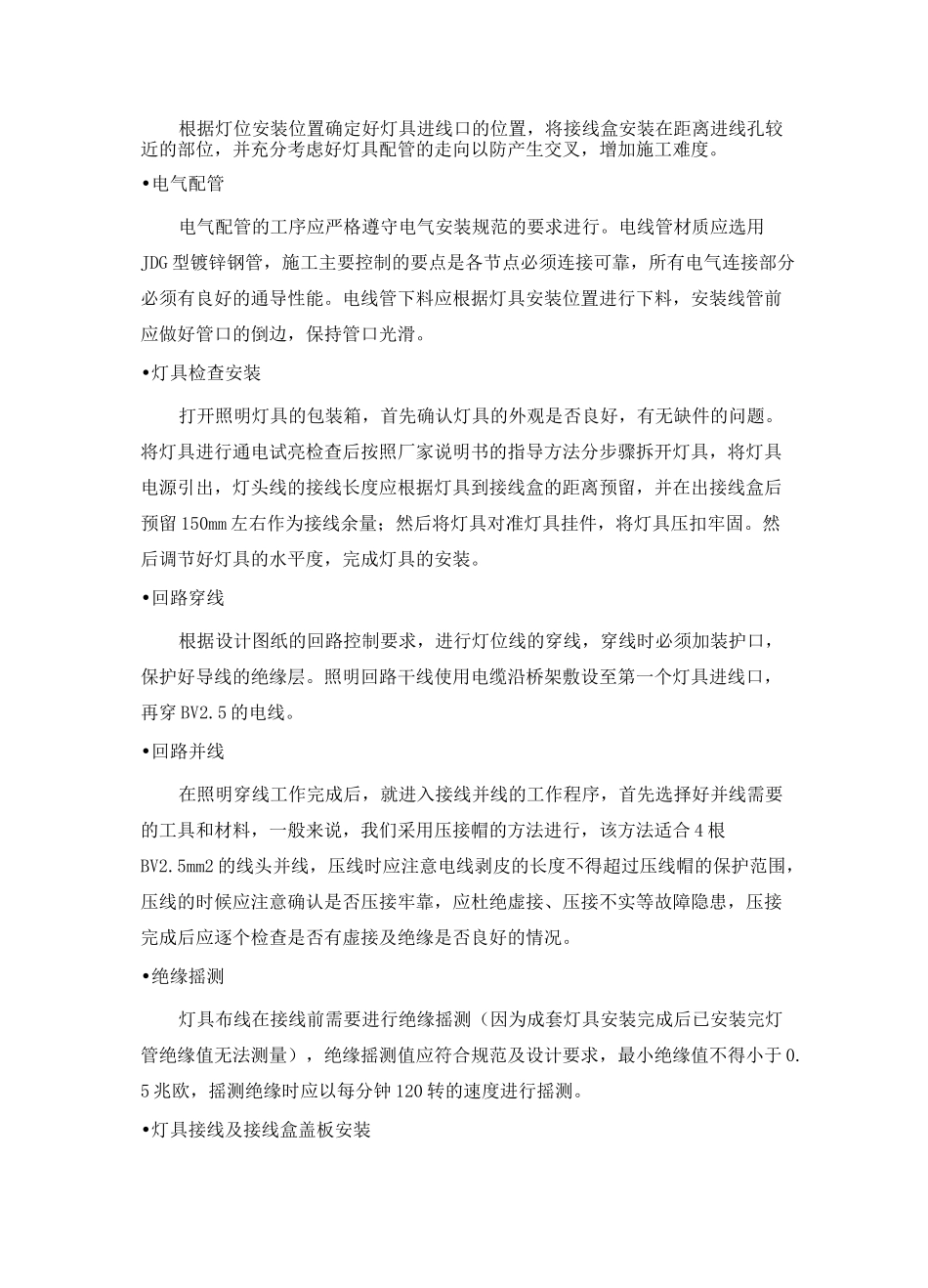

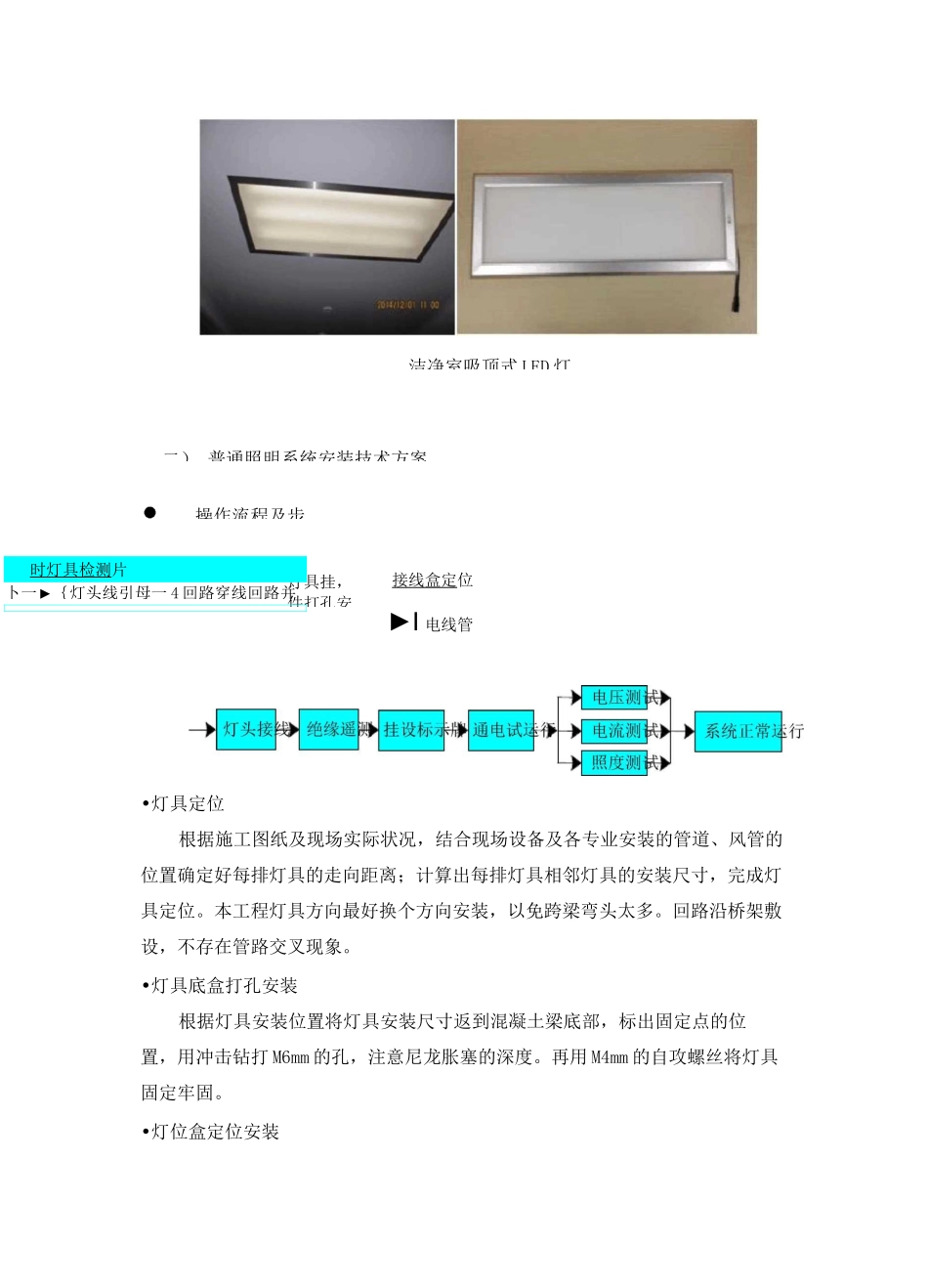

照明灯具及开关插座安装方案一).洁净室灯具安装技术方案洁净室吸顶式 LED 灯具安装实例✓作业条件洁净室顶板、壁板安装、调平工作均已结束灯具、风口吊顶综合排版已完成✓操作工艺1. 灯具检查(1)根据灯具的安装场所检查灯具是否符合要求(2)灯具配线检查A. 内配线应符合设计要求及有关规定;B. 灯导线在分支连接处不得承受额外应力和磨损,多股软线的端头需盘圈,涮锡;C. 灯的导线不应过于靠近热光源,并应采取隔热措施。D. 灯具按接线要求接线。2. 灯具安装根据吊顶综合排版图确定 LED 洁净灯的位置,进行放线定位后,用自攻螺丝将灯具固定好后安装在吊顶上。二).普通照明系统安装技术方案操作流程及步灯具挂,件打孔安接线盒定位►I 电线管时灯具检测片卜一►{灯头线引母一 4 回路穿线回路并•灯具定位根据施工图纸及现场实际状况,结合现场设备及各专业安装的管道、风管的位置确定好每排灯具的走向距离;计算出每排灯具相邻灯具的安装尺寸,完成灯具定位。本工程灯具方向最好换个方向安装,以免跨梁弯头太多。回路沿桥架敷设,不存在管路交叉现象。•灯具底盒打孔安装根据灯具安装位置将灯具安装尺寸返到混凝土梁底部,标出固定点的位置,用冲击钻打 M6mm 的孔,注意尼龙胀塞的深度。再用 M4mm 的自攻螺丝将灯具固定牢固。•灯位盒定位安装洁净室吸顶式 LED 灯根据灯位安装位置确定好灯具进线口的位置,将接线盒安装在距离进线孔较近的部位,并充分考虑好灯具配管的走向以防产生交叉,增加施工难度。•电气配管电气配管的工序应严格遵守电气安装规范的要求进行。电线管材质应选用JDG 型镀锌钢管,施工主要控制的要点是各节点必须连接可靠,所有电气连接部分必须有良好的通导性能。电线管下料应根据灯具安装位置进行下料,安装线管前应做好管口的倒边,保持管口光滑。•灯具检查安装打开照明灯具的包装箱,首先确认灯具的外观是否良好,有无缺件的问题。将灯具进行通电试亮检查后按照厂家说明书的指导方法分步骤拆开灯具,将灯具电源引出,灯头线的接线长度应根据灯具到接线盒的距离预留,并在出接线盒后预留 150mm 左右作为接线余量;然后将灯具对准灯具挂件,将灯具压扣牢固。然后调节好灯具的水平度,完成灯具的安装。•回路穿线根据设计图纸的回路控制要求,进行灯位线的穿线,穿线时必须加装护口,保护好导线的绝缘层。照明回路干线使用电缆沿桥架敷设至第一个灯具进线口,再穿 BV2.5 的电线。•回路并线在...
