优力可抗震支吊架技术规格书

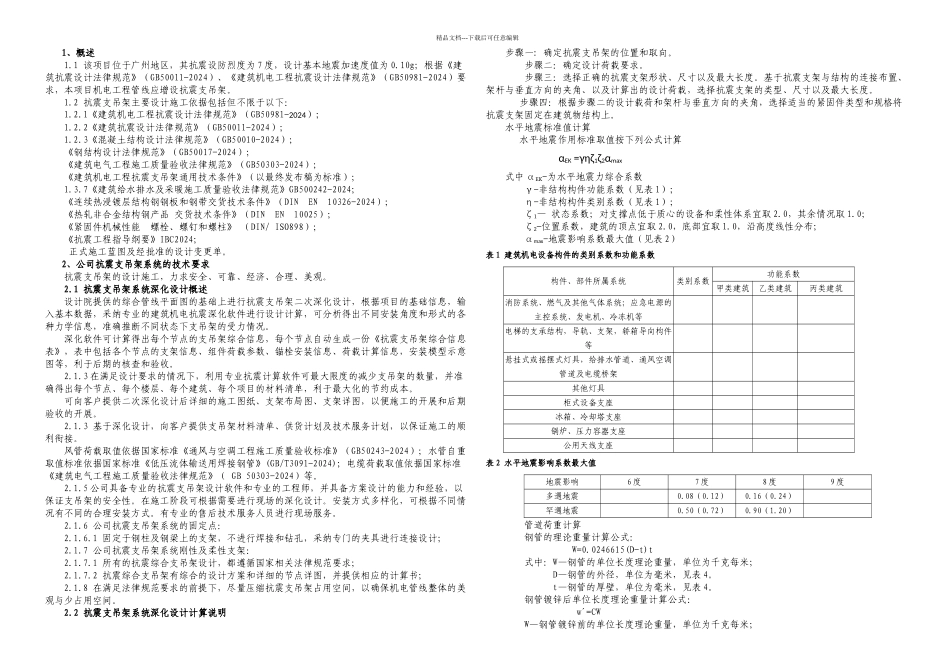

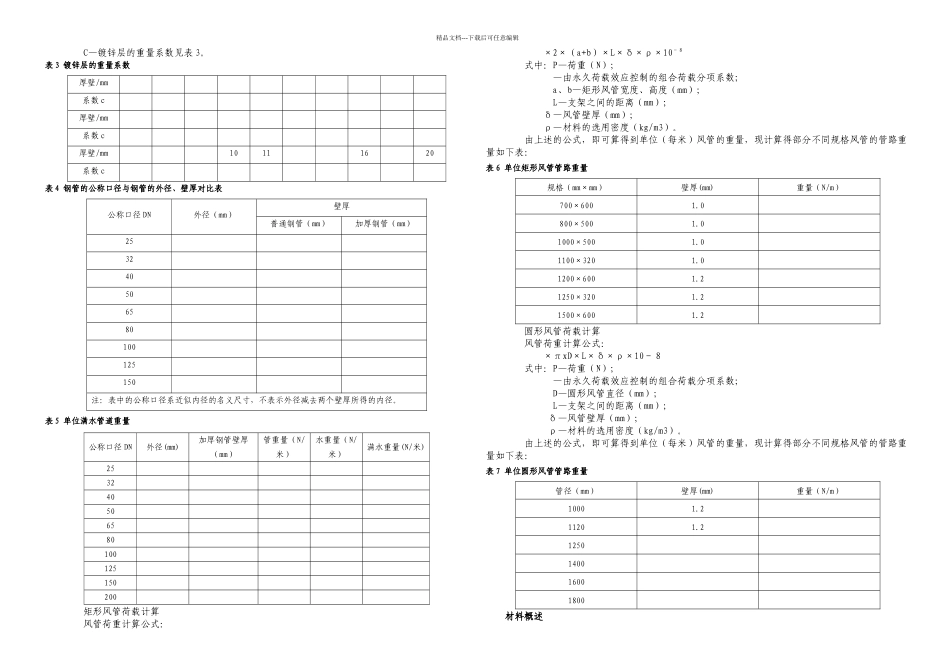

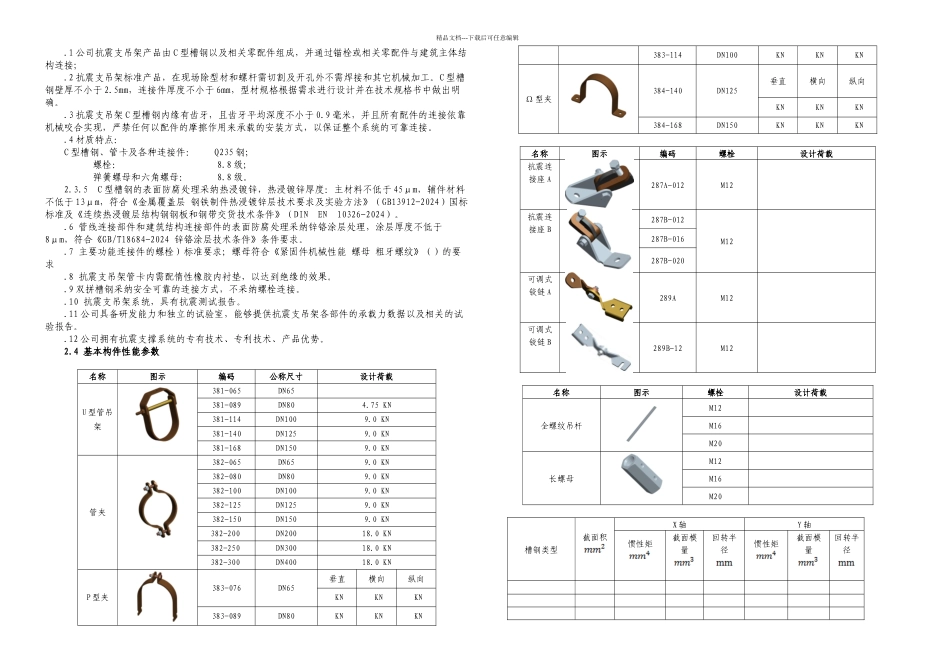

精品文档---下载后可任意编辑1、概述1.1 该项目位于广州地区，其抗震设防烈度为 7 度，设计基本地震加速度值为 0.10g；根据《建筑抗震设计法律规范》（GB50011-2024）、《建筑机电工程抗震设计法律规范》（GB50981-2024）要求，本项目机电工程管线应增设抗震支吊架。1.2 抗震支吊架主要设计施工依据包括但不限于以下：1.2.1《建筑机电工程抗震设计法律规范》（GB50981-2024）；1.2.2《建筑抗震设计法律规范》（GB50011-2024）；1.2.3《混凝土结构设计法律规范》（GB50010-2024）；《钢结构设计法律规范》（GB50017-2024）；《建筑电气工程施工质量验收法律规范》（GB50303-2024）；《建筑机电工程抗震支吊架通用技术条件》（以最终发布稿为标准）；1.3.7《建筑给水排水及采暖施工质量验收法律规范》GB500242-2024；《连续热浸镀层结构钢钢板和钢带交货技术条件》（DIN EN 10326-2024）；《热轧非合金结构钢产品 交货技术条件》（DIN EN 10025）；《紧固件机械性能 螺栓、螺钉和螺柱》 （DIN/ ISO898）；《抗震工程指导纲要》IBC2024； 正式施工蓝图及经批准的设计变更单。2、公司抗震支吊架系统的技术要求抗震支吊架的设计施工，力求安全、可靠、经济、合理、美观。2.1 抗震支吊架系统深化设计概述设计院提供的综合管线平面图的基础上进行抗震支吊架二次深化设计，根据项目的基础信息，输入基本数据，采纳专业的建筑机电抗震深化软件进行设计计算，可分析得出不同安装角度和形式的各种力学信息，准确推断不同状态下支吊架的受力情况。深化软件可计算得出每个节点的支吊架综合信息，每个节点自动生成一份《抗震支吊架综合信息表》，表中包括各个节点的支架信息、组件荷载参数、锚栓安装信息、荷载计算信息，安装模型示意图等，利于后期的核查和验收。2.1.3 在满足设计要求的情况下，利用专业抗震计算软件可最大限度的减少支吊架的数量，并准确得出每个节点、每个楼层、每个建筑、每个项目的材料清单，利于最大化的节约成本。可向客户提供二次深化设计后详细的施工图纸、支架布局图、支架详图，以便施工的开展和后期验收的开展。2.1.3 基于深化设计，向客户提供支吊架材料清单、供货计划及技术服务计划，以保证施工的顺利衔接。风管荷载取值依据国家标准《通风与空调工程施工质量验收标准》（GB50243-2024）；水管自重取值标准依据国家标准《低压流体输送用焊接钢管》(GB/T3091-2024)；电缆荷载取值依据国家标准《建筑电气工程施工...
