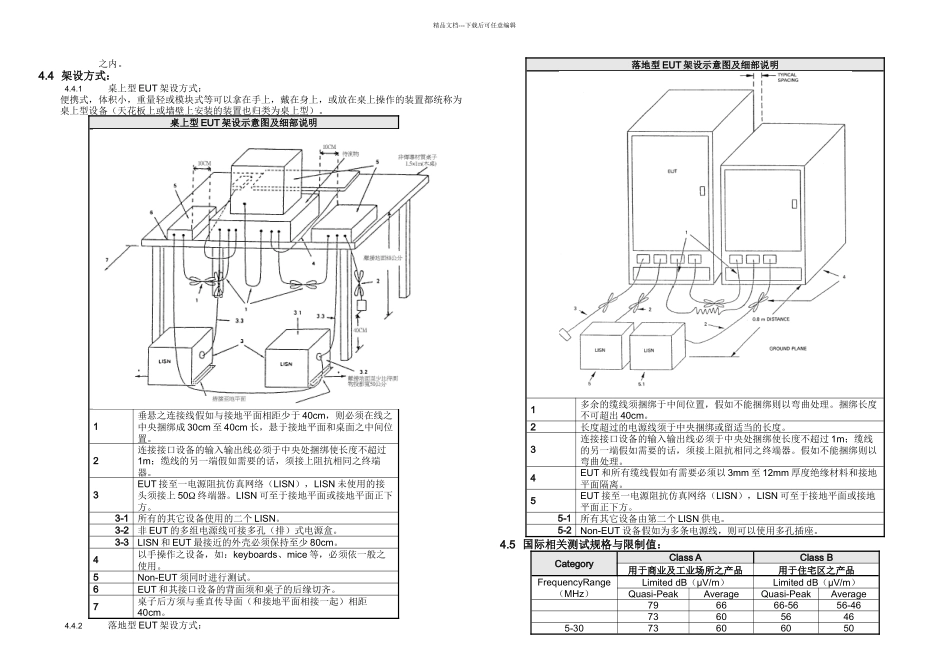

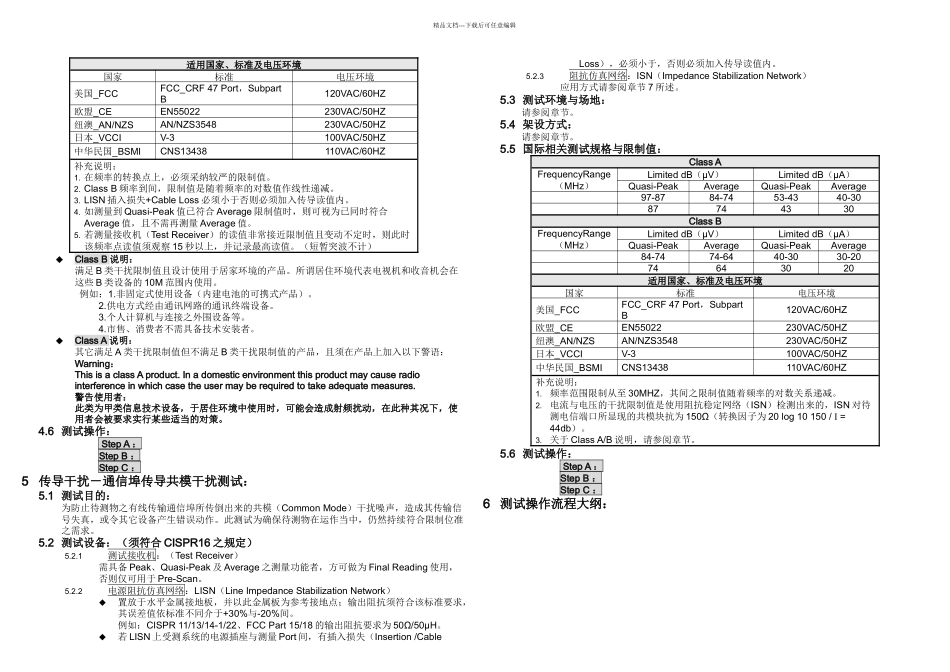

精品文档---下载后可任意编辑教育训练手册类 别：电磁干扰（EMI）课 目：传导干扰测试（CE）－信息技术设备类Conducted Emission Test－I.T.E. Scope适用范围：EMC 测试工程师－助理工程师发行单位：管理中心发行日期：2024-00-00档案编号：TM-EMI-01-01版 本：修版记录版本日期修版内容1 目的：为使隶属本公司 EMC 测试助理工程师，在最短时间内对信息技术设备类之传导干扰测试，能有最基本的操作执行能力。2 内容大纲：章节内容3信息技术设备类（I.T.E.）产品概述及常用标准。4传导干扰－电源端传导干扰测试。5传导干扰－通信埠传导共模干扰测试。6测试操作流程大纲。7阻抗仿真网络（ISN）架设与运用方式。3 信息技术设备类（I.T.E.）产品概述及常用标准：信息技术设备类（I.T.E.）产品概述及常用标准产品定义能对数据和电信消息进行输入、储存、显示、检索、传递、处理、交换、控制等设备。典型产品键盘、鼠标、磁盘驱动器、显示器、计算机、交换式电源等。排除性额定电压高于 600V 或有其它国家法规指定设备者。常用标准CISPR 22。CNS 13438。FCC Part 15。EN 55022。VCCI V3 & V4。：美国国家标准频率范围 9kHZ 至 40GHZ 之低电压电机电子设备射频噪声放射量测方法。4 传导干扰－电源端传导干扰测试：4.1 测试目的：为防止待测物本身产生电磁波透过电源端干扰而造成其它设备产生错误动作。此测试为确保待测物在运作当中，仍然持续符合限制位准之需求。※假如待测物内含电池，不具连接公共电力系统，则不须做电源端传导干扰测试。4.2 测试设备：（须符合 CISPR16 之规定）4.2.1测试接收机：（Test Receiver）需具备 Peak、Quasi-Peak 及 Average 之测量功能者，方可做为 Final Reading 使用，否则仅可用于 Pre-Scan。4.2.2电源阻抗仿真网络：LISN（Line Impedance Stabilization Network）置放于水平金属接地板，并以此金属板为参考接地点；输出阻抗须符合该标准要求，其误差值依标准不同介于+30%与-20%间。例如：CISPR 11/13/14-1/22、FCC Part 15/18 的输出阻抗要求为 50Ω/50μH。若 LISN 上受测系统的电源插座与测量 Port 间，有插入损失（Insertion /Cable Loss），必须小于，否则必须加入传导读值内。4.3 测试环境与场地：4.3.1测试环境温度及湿度：除非待测物对于测试操作环境有特别温度范围需求，否则待测物环境温度范围必须在10℃至 40 ℃（50℉至 104...
