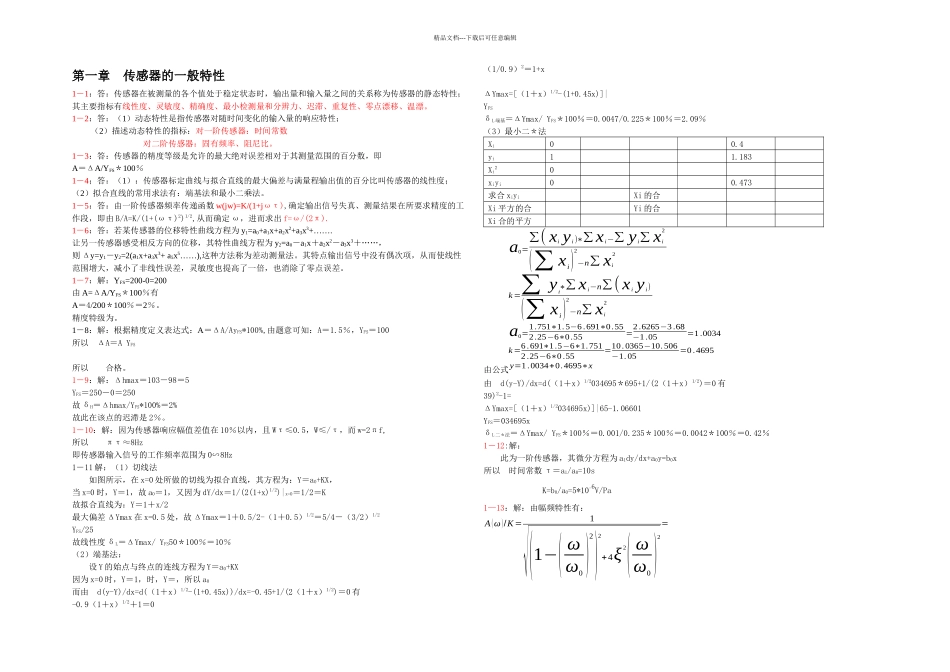

精品文档---下载后可任意编辑第一章 传感器的一般特性1-1:答:传感器在被测量的各个值处于稳定状态时,输出量和输入量之间的关系称为传感器的静态特性;其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。1-2:答:(1)动态特性是指传感器对随时间变化的输入量的响应特性; (2)描述动态特性的指标:对一阶传感器:时间常数 对二阶传感器:固有频率、阻尼比。1-3:答:传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数,即A=ΔA/YFS*100%1-4;答:(1):传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度;(2)拟合直线的常用求法有:端基法和最小二乘法。1-5:答:由一阶传感器频率传递函数 w(jw)=K/(1+jωτ),确定输出信号失真、测量结果在所要求精度的工作段,即由 B/A=K/(1+(ωτ)2)1/2,从而确定 ω,进而求出 f=ω/(2π).1-6:答:若某传感器的位移特性曲线方程为 y1=a0+a1x+a2x2+a3x3+…….让另一传感器感受相反方向的位移,其特性曲线方程为 y2=a0-a1x+a2x2-a3x3+……,则 Δy=y1-y2=2(a1x+a3x3+ a5x5……),这种方法称为差动测量法。其特点输出信号中没有偶次项,从而使线性范围增大,减小了非线性误差,灵敏度也提高了一倍,也消除了零点误差。1-7:解:YFS=200-0=200由 A=ΔA/YFS*100%有A=4/200*100%=2%。精度特级为。1-8:解:根据精度定义表达式:A=ΔA/AyFS*100%,由题意可知:A=1.5%,YFS=100所以 ΔA=A YFS所以 合格。1-9:解:Δhmax=103-98=5YFS=250-0=250故 δH=Δhmax/YFS*100%=2%故此在该点的迟滞是 2%。1-10:解:因为传感器响应幅值差值在 10%以内,且 Wτ≤0.5,W≤/τ,而 w=2πf,所以 πτ≈8Hz即传感器输入信号的工作频率范围为 0∽8Hz1-11 解:(1)切线法如图所示,在 x=0 处所做的切线为拟合直线,其方程为:Y=a0+KX,当 x=0 时,Y=1,故 a0=1,又因为 dY/dx=1/(2(1+x)1/2)|x=0=1/2=K故拟合直线为:Y=1+x/2最大偏差 ΔYmax 在 x=0.5 处,故 ΔYmax=1+0.5/2-(1+0.5)1/2=5/4-(3/2)1/2YFS/25故线性度 δL=ΔYmax/ YFS50*100%=10%(2)端基法:设 Y 的始点与终点的连线方程为 Y=a0+KX因为 x=0 时,Y=1,时,Y=,所以 a0而由 d(y-Y)/dx=d((1+x)1/2-(1+0.45x))/dx=-0.45+1/(2(1+x)1/2)=0 有-0.9(1+x)1/2+1=...
