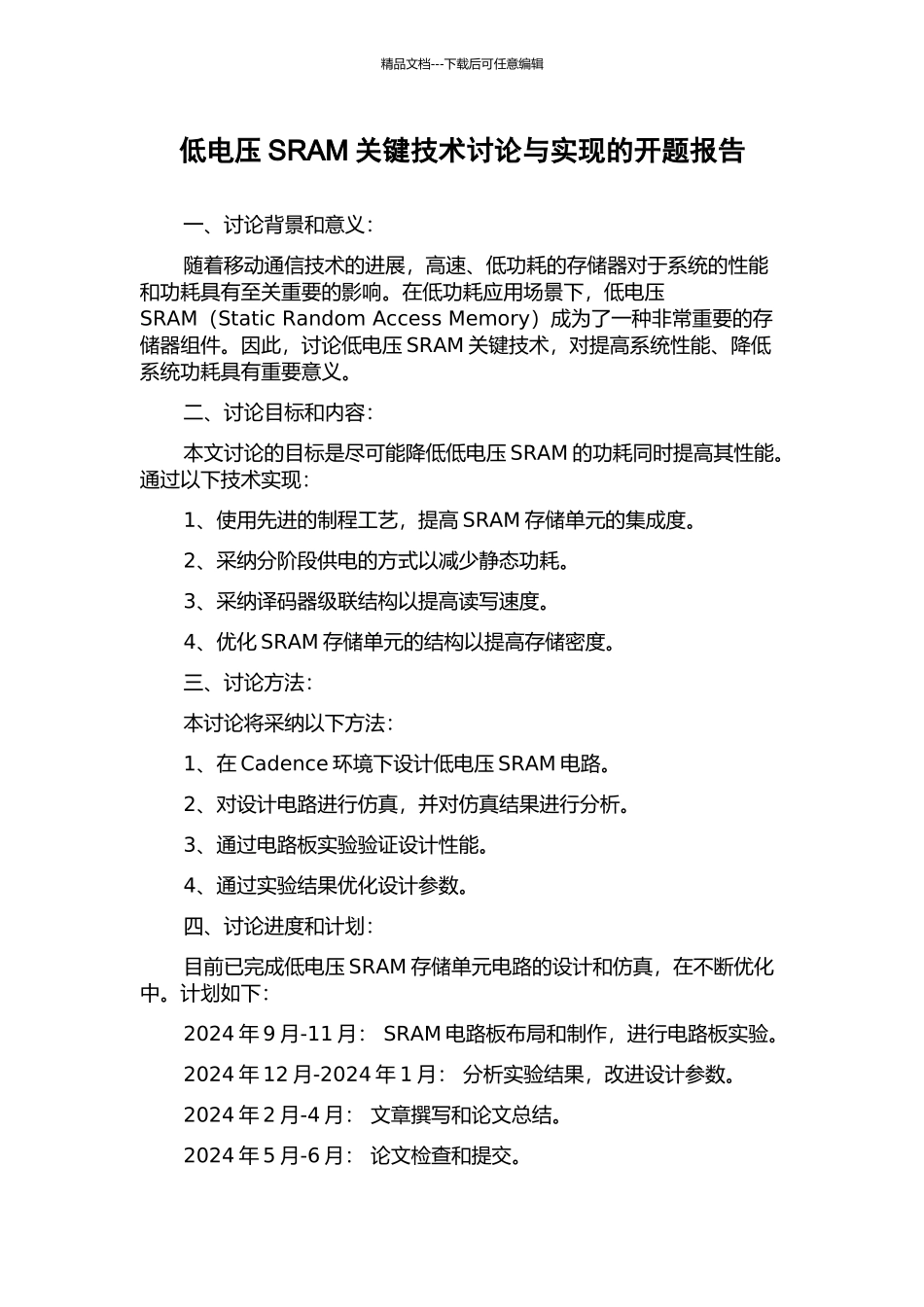

精品文档---下载后可任意编辑低电压 SRAM 关键技术讨论与实现的开题报告一、讨论背景和意义:随着移动通信技术的进展,高速、低功耗的存储器对于系统的性能和功耗具有至关重要的影响。在低功耗应用场景下,低电压SRAM(Static Random Access Memory)成为了一种非常重要的存储器组件。因此,讨论低电压 SRAM 关键技术,对提高系统性能、降低系统功耗具有重要意义。二、讨论目标和内容:本文讨论的目标是尽可能降低低电压 SRAM 的功耗同时提高其性能。通过以下技术实现:1、使用先进的制程工艺,提高 SRAM 存储单元的集成度。2、采纳分阶段供电的方式以减少静态功耗。3、采纳译码器级联结构以提高读写速度。4、优化 SRAM 存储单元的结构以提高存储密度。三、讨论方法:本讨论将采纳以下方法:1、在 Cadence 环境下设计低电压 SRAM 电路。2、对设计电路进行仿真,并对仿真结果进行分析。3、通过电路板实验验证设计性能。4、通过实验结果优化设计参数。四、讨论进度和计划:目前已完成低电压 SRAM 存储单元电路的设计和仿真,在不断优化中。计划如下:2024 年 9 月-11 月: SRAM 电路板布局和制作,进行电路板实验。2024 年 12 月-2024 年 1 月: 分析实验结果,改进设计参数。2024 年 2 月-4 月: 文章撰写和论文总结。2024 年 5 月-6 月: 论文检查和提交。精品文档---下载后可任意编辑五、讨论预期收益:本讨论通过设计、仿真和实验验证了低电压 SRAM 的关键技术,探讨了其电路架构、结构、供电等方面的优化方法,估计能够在低功耗场景下实现高性能的 SRAM 存储器。同时提供一种可行的 SRAM 设计方案,在工业界和学术界均能产生一定的参考价值。
