信息与通信超好实用Proteus入门教程

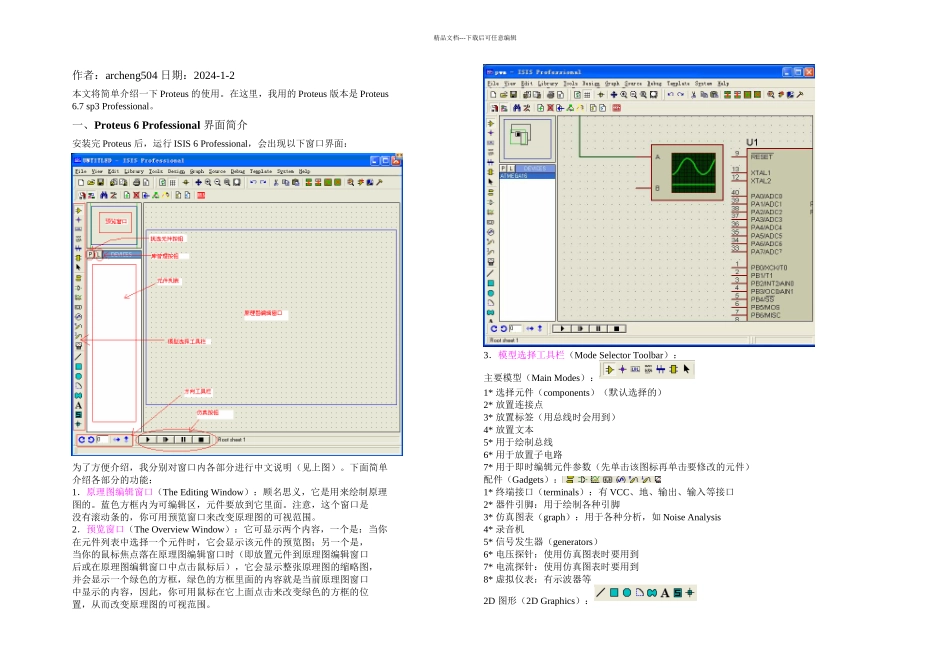

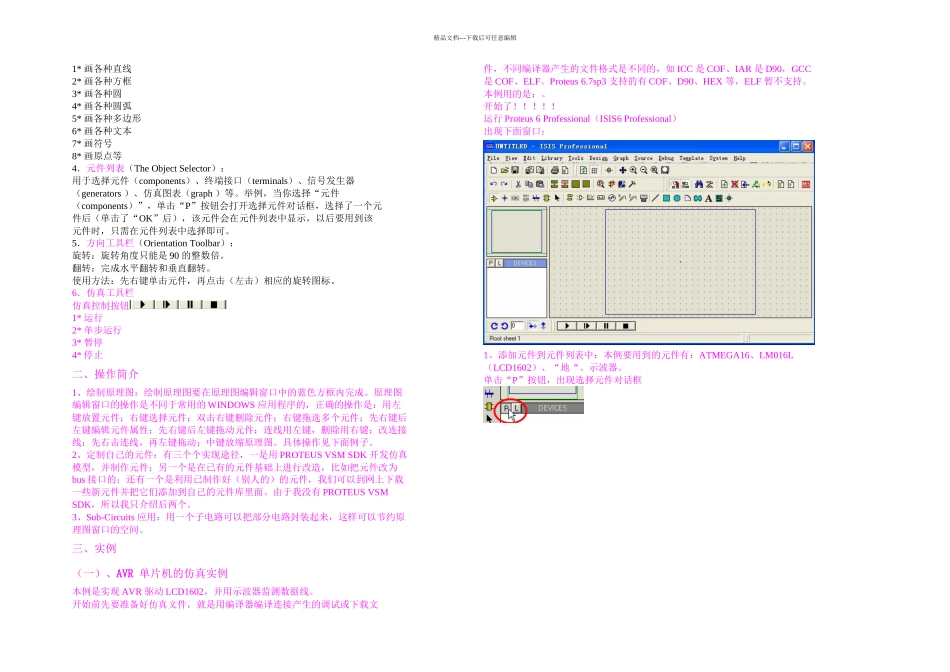

精品文档---下载后可任意编辑作者：archeng504 日期：2024-1-2本文将简单介绍一下 Proteus 的使用。在这里，我用的 Proteus 版本是 Proteus6.7 sp3 Professional。一、Proteus 6 Professional 界面简介安装完 Proteus 后，运行 ISIS 6 Professional，会出现以下窗口界面：为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有 VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph）：用于各种分析，如 Noise Analysis4* 录音机5* 信号发生器（generators）6* 电压探针：使用仿真图表时要用到7* 电流探针：使用仿真图表时要用到8* 虚拟仪表：有示波器等2D 图形（2D Graphics）：精品文档---下载后可任意编辑1* 画各种直线2* 画各种方框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种文本7* 画符号8* 画原点等4．元件列表（The Object Selector）：用于选择元件（components）、终端接口（terminals）、信号发生器（generators ）、仿真图表（graph ）等。举例，当你选择“元件（components）”，单击“P”按钮会打开选择元件对话框，选择了一个元件后（单击了“OK”后），该元件会在元件列表中显示，以后要用到该元件时，只需在元件列表中选择即可。5．方向工具栏（Orientati...
