修改过的课程设计圆柱齿轮减速器

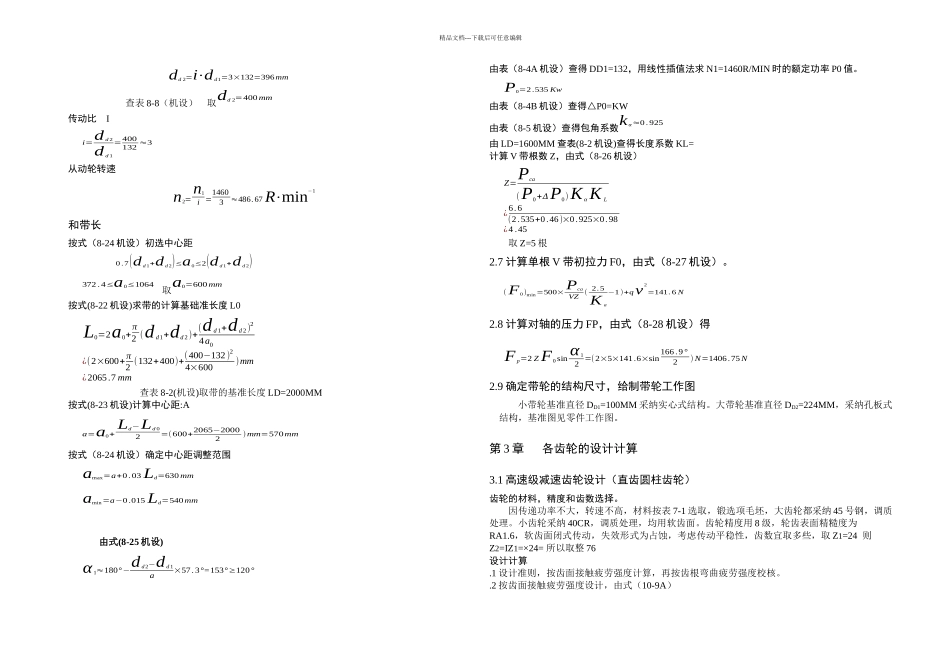

精品文档---下载后可任意编辑第 1 章 传动装置总体设计- 4 -1.1 传动方案（已给定） 1.1.1 外传动为 V 带传动。 1.1.2 减速器为两级展开式圆柱齿轮减速器。 1.1.3 方案简图如下： 案 的优缺点： 1.3 原动机选择（ Y 系列三相沟通异步电动机） 1.4 传动装置总体传动比的确定及各级传动比的分配： 1.4.1 总传动比： （见课设式 3-5 ） 1.4.2 各级传动比分配： （见课设 3-6 ） 第 2 章 V 带 设 计 2.1 外传动带选为普通 V 带传动，确定计算功率： 2.1.1 由表 8-7 （机械设计）查得工作情况系数 K A=1.22.1.2 由式 8-27 （机械设计） Pca=K A⋅P=1.2×5.5=6.6k w2.3 确定带轮直径 2.3.1 参考图 8-11 （机设）及表 8-7 （机设）选取小带轮直径 dd 1=100 mm2.3.3 从动带轮直径 2.3.4 传动比 i 和带长 2.4.1 按式（ 8-24 机设）初选中心距 2.4.2 按式 (8-22 机设 ) 求带的计算基础准长度 L0 2.4.3 按式 (8-23 机设 ) 计算中心距 :a 2.4.4 按式（ 8-24 机设）确定中心距调整范围 2.6.1 由表（ 8-4a 机设）查得 dd 1=100 mm，用线性插值法求 n1=1440r/min 时的额定功率 P0 值。 2.6.2 由表（ 8-4b 机设）查得△ Kw 由表（ 8-5 机设）查得包角系数 k α≈0.98°2.6.5 计算 V 带根数 Z ，由式（ 8-26 机设） 2.7 计算单根 V 带初拉力 F0 ，由式（ 8-27 机设）。 2.8 计算对轴的压力 Fp ，由式（ 8-28 机设）得 2.9 确定带轮的结构尺寸，给制带轮工作图 第 3 章 各齿轮的设计计算 3.1 高速级减速齿轮设计（直齿圆柱齿轮） 3.1.1 齿轮的材料，精度和齿数选择。 3.1.2 设计计算。 3.1.5 计算载荷系数。 3.1.6 按实际的载荷系数校正所算得的分度圆直径由式（ 10-10a ）得 d1= d13√k /kt=61.98 mm（修正） 3.2.1 由式（ 10-15 ）得弯曲强度的设计公式 3.2.2 确定公式内的各数值： 3.3 低速级减速齿轮设计（直齿圆柱齿轮） 第 4 章 轴的设计 4.4.1 高速轴 1 的结构设计 ( 结构详见图 ) 。为了拆装方便 , 减速器壳体用剖分式 , 轴的结构形 状如图所示。 4.4.3 各轴段长度的确定 4.4.4 轴上零件的周向固定 4.4.6 轴 1 的受力分析 4.4.7 精确校核轴的疲劳强度： 4.5.1 轴 II 的结构设计 ( 结构详见图 ), 轴的结构形状如图所示 4.6.1 轴 III 的结构设...
