倒虹吸计算书

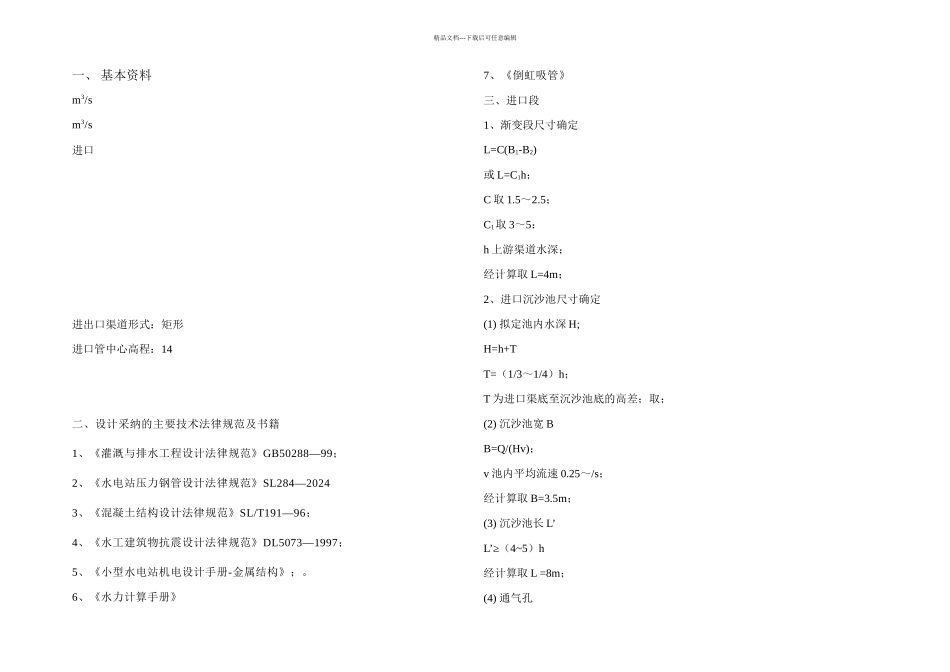

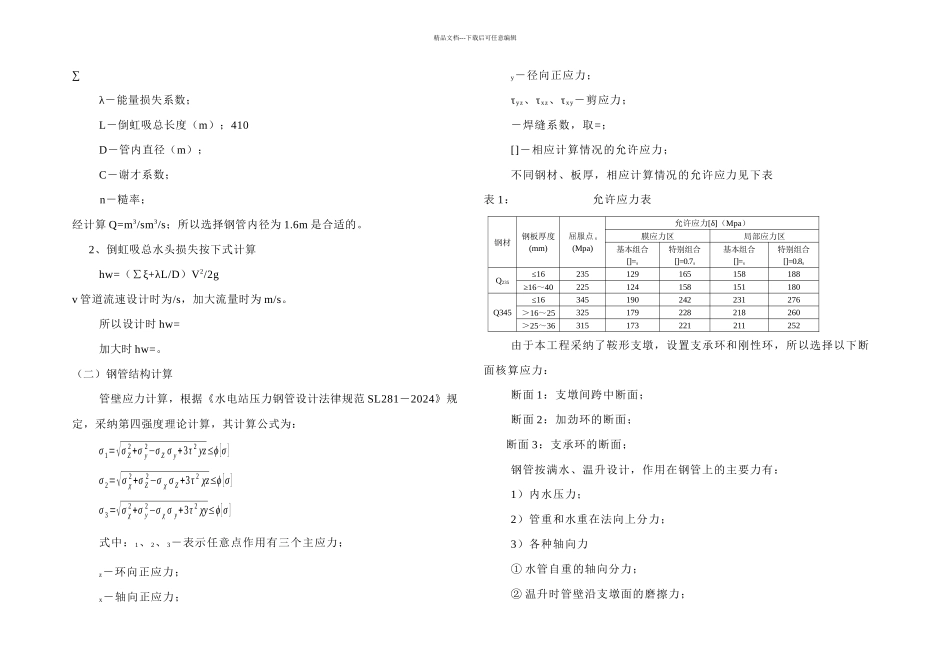

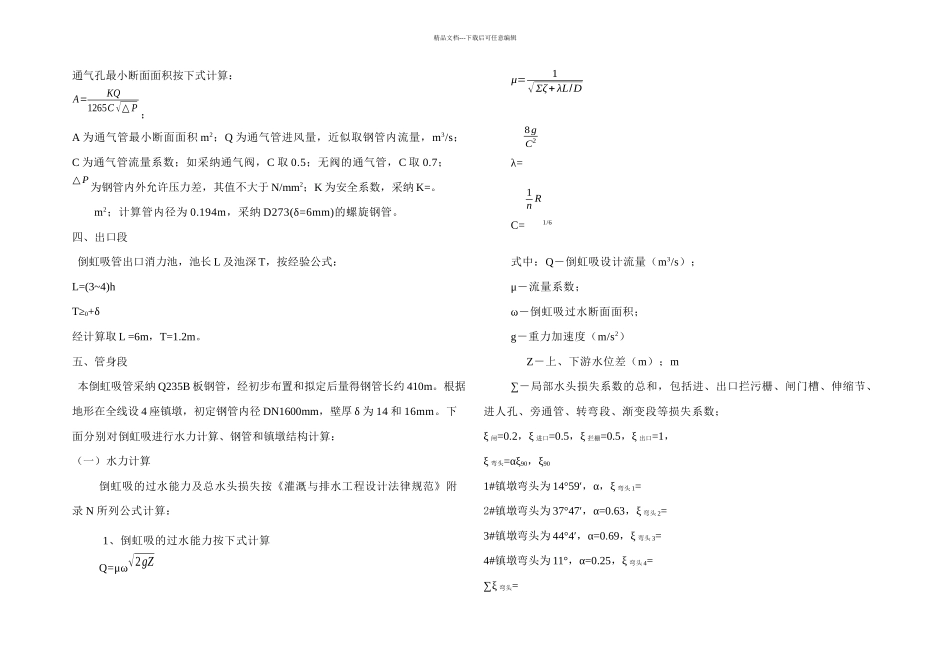

精品文档---下载后可任意编辑一、 基本资料m3/sm3/s进口进出口渠道形式：矩形进口管中心高程：14二、设计采纳的主要技术法律规范及书籍1、《灌溉与排水工程设计法律规范》GB50288—99；2、《水电站压力钢管设计法律规范》SL284—20243、《混凝土结构设计法律规范》SL/T191—96；4、《水工建筑物抗震设计法律规范》DL5073—1997；5、《小型水电站机电设计手册-金属结构》；。6、《水力计算手册》7、《倒虹吸管》三、进口段1、渐变段尺寸确定L=C(B1-B2)或 L=C1h；C 取 1.5～2.5；C1取 3～5：h 上游渠道水深；经计算取 L=4m；2、进口沉沙池尺寸确定(1) 拟定池内水深 H;H=h+TT=（1/3～1/4）h；T 为进口渠底至沉沙池底的高差；取；(2) 沉沙池宽 BB=Q/(Hv)；v 池内平均流速 0.25～/s；经计算取 B=3.5m；(3) 沉沙池长 L’L’≥（4~5）h经计算取 L =8m；(4) 通气孔精品文档---下载后可任意编辑通气孔最小断面面积按下式计算：A=KQ1265C √△ P ；A 为通气管最小断面面积 m2；Q 为通气管进风量，近似取钢管内流量，m3/s；C 为通气管流量系数；如采纳通气阀，C 取 0.5；无阀的通气管，C 取 0.7；△ P为钢管内外允许压力差，其值不大于 N/mm2；K 为安全系数，采纳 K=。m2；计算管内径为 0.194m，采纳 D273(δ=6mm)的螺旋钢管。四、出口段 倒虹吸管出口消力池，池长 L 及池深 T，按经验公式：L=(3~4)hT≥0+δ经计算取 L =6m，T=1.2m。五、管身段 本倒虹吸管采纳 Q235B 板钢管，经初步布置和拟定后量得钢管长约 410m。根据地形在全线设 4 座镇墩，初定钢管内径 DN1600mm，壁厚 δ 为 14 和 16mm。下面分别对倒虹吸进行水力计算、钢管和镇墩结构计算：（一）水力计算倒虹吸的过水能力及总水头损失按《灌溉与排水工程设计法律规范》附录 N 所列公式计算：1、倒虹吸的过水能力按下式计算Q=μω√2gZμ=1√ Σζ+ λL/Dλ=8gC2C=1n R1/6式中：Q－倒虹吸设计流量（m3/s）；μ－流量系数；ω－倒虹吸过水断面面积；g－重力加速度（m/s2） Z－上、下游水位差（m）；m∑－局部水头损失系数的总和，包括进、出口拦污栅、闸门槽、伸缩节、进人孔、旁通管、转弯段、渐变段等损失系数；ξ 闸=0.2，ξ 进口=0.5，ξ 拦栅=0.5，ξ 出口=1，ξ 弯头=αξ90，ξ901#镇墩弯头为 14°59′，α，ξ 弯头 1=2#镇墩弯头为 37°47′，α=0.63，ξ 弯头 2=3#镇墩弯头为 44°4′，α=0.69，ξ 弯头 3=4#镇墩...
