傅立叶综合器组合实验

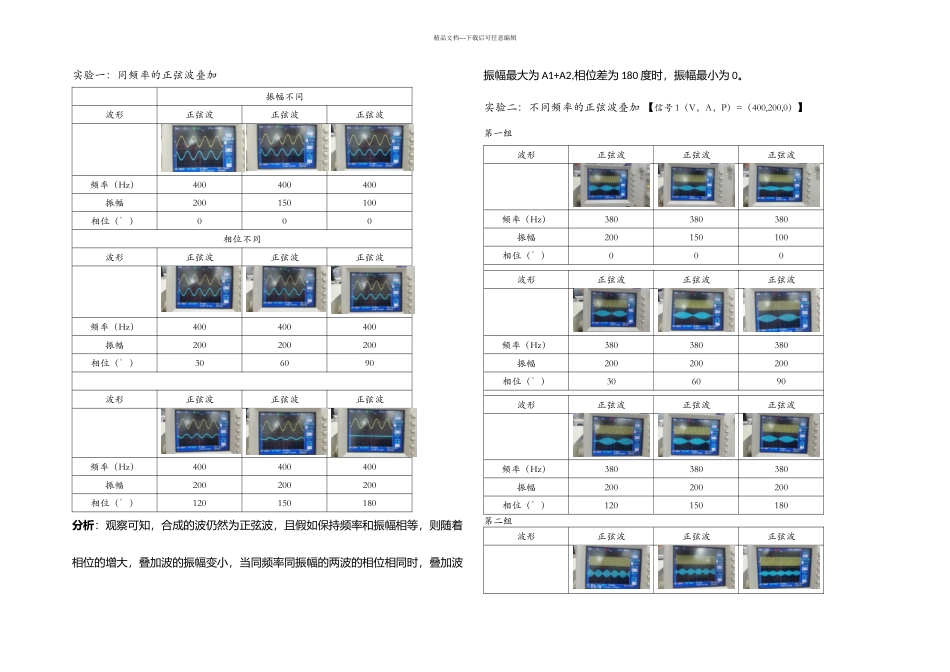

精品文档---下载后可任意编辑实验一：同频率的正弦波叠加振幅不同波形正弦波正弦波正弦波频率（Hz）400400400振幅200150100相位（°）000相位不同波形正弦波正弦波正弦波频率（Hz）400400400振幅200200200相位（°）306090波形正弦波正弦波正弦波频率（Hz）400400400振幅200200200相位（°）120150180分析：观察可知，合成的波仍然为正弦波，且假如保持频率和振幅相等，则随着相位的增大，叠加波的振幅变小，当同频率同振幅的两波的相位相同时，叠加波振幅最大为 A1+A2,相位差为 180 度时，振幅最小为 0。实验二：不同频率的正弦波叠加 【信号 1（V，A，P）=（400,200,0）】第一组波形正弦波正弦波正弦波频率（Hz）380380380振幅200150100相位（°）000波形正弦波正弦波正弦波频率（Hz）380380380振幅200200200相位（°）306090波形正弦波正弦波正弦波频率（Hz）380380380振幅200200200相位（°）120150180第二组波形正弦波正弦波正弦波精品文档---下载后可任意编辑频率（Hz）350350350振幅200150100相位（°）000波形正弦波正弦波正弦波频率（Hz）350350350振幅200200200相位（°）306090波形正弦波正弦波正弦波频率（Hz）350350350振幅200200200相位（°）120150180第三组波形正弦波正弦波正弦波频率（Hz）300300300振幅200150100相位（°）000波形正弦波正弦波正弦波频率（Hz）300300300振幅200200200相位（°）306090波形正弦波正弦波正弦波频率（Hz）300300300振幅200200200相位（°）120150180分析：1.由以上图谱可知，不同频率正弦波叠加后不再是等幅的简谐振动，振幅的变化呈周期性,若两个波频率相差不大，则会产生“拍”现象,拍频为两波频率之差；2.两波的频率差越小，这种“拍”的现象就越明显，但当频率差较大（如上图中相差 100Hz 时，就几乎没有拍的现象；3.3.另外，由上图可以看出，当两波的频率相差很小，但相位差不为 0 时，不会出现振幅抵消的点；4.两波的频率越大，叠加波的频率也就越大。实验三：傅立叶分析1.方波（基波：正弦波 频率 1000Hz 振幅 100 相位 0º）选取 v=1000,3000,5000,7000,9000Hz 时记录图像：2.三角波（基波：正弦波 频率 1000Hz 振幅 100 相位 0º）选取 v=1000,3000,5000,7000,9000Hz 时记录图像：3.锯齿波（基波：正弦波 频率 1000Hz 振幅 100 相位 0º）波形方波频率（Hz）100030005000振幅2006640相位（°）000波形方波频率（Hz）70009000振幅2822相位（°）00波形三...
