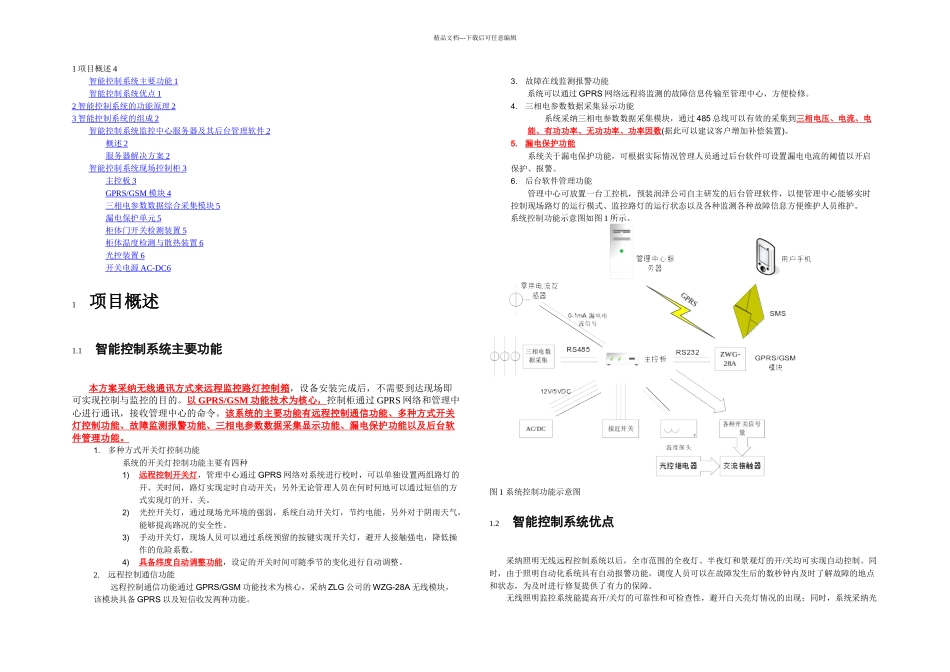

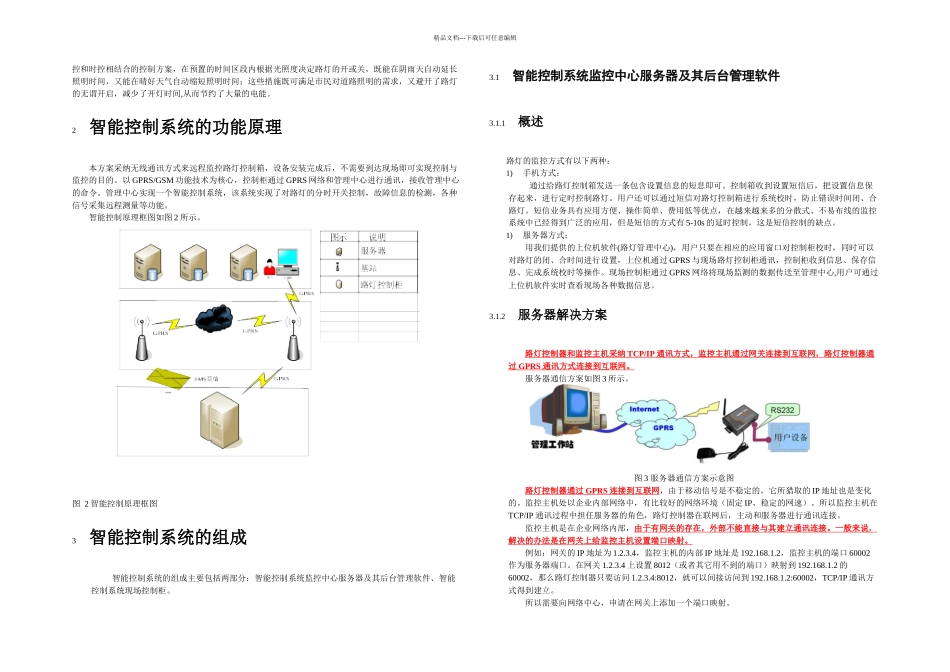

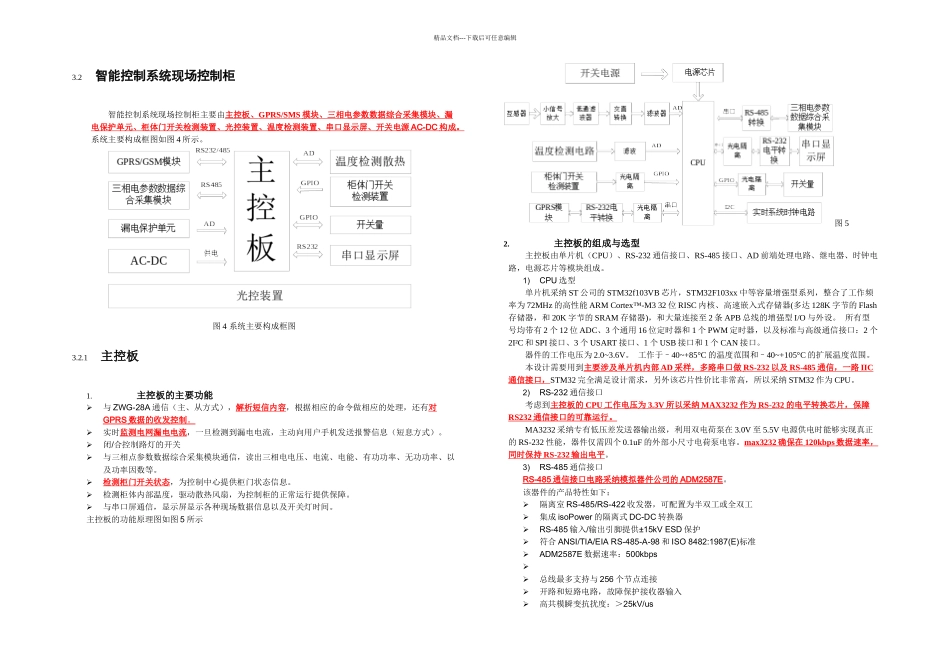

精品文档---下载后可任意编辑1 项目概述 4智能控制系统主要功能 1 智能控制系统优点 1 2 智能控制系统的功能原理 2 3 智能控制系统的组成 2 智能控制系统监控中心服务器及其后台管理软件 2 概述 2 服务器解决方案 2 智能控制系统现场控制柜 3 主控板 3 GPRS/GSM 模块 4 三相电参数数据综合采集模块 5 漏电保护单元 5 柜体门开关检测装置 5 柜体温度检测与散热装置 6 光控装置 6 开关电源 AC-DC 6 1 项目概述1.1智能控制系统主要功能本方案采纳无线通讯方式来远程监控路灯控制箱，设备安装完成后，不需要到达现场即可实现控制与监控的目的。以 GPRS/GSM 功能技术为核心， 控制柜通过 GPRS 网络和管理中心进行通讯，接收管理中心的命令。该系统的主要功能有远程控制通信功能、多种方式开关灯控制功能、故障监测报警功能、三相电参数数据采集显示功能、漏电保护功能以及后台软件管理功能。1.多种方式开关灯控制功能系统的开关灯控制功能主要有四种1)远程控制开关灯 ，管理中心通过 GPRS 网络对系统进行校时，可以单独设置两组路灯的开、关时间，路灯实现定时自动开关；另外无论管理人员在何时何地可以通过短信的方式实现灯的开、关。2)光控开关灯，通过现场光环境的强弱，系统自动开关灯，节约电能，另外对于阴雨天气，能够提高路况的安全性。3)手动开关灯，现场人员可以通过系统预留的按键实现开关灯，避开人接触强电，降低操作的危险系数。4)具备纬度自动调整功能 ，设定的开关时间可随季节的变化进行自动调整。2.远程控制通信功能远程控制通信功能通过 GPRS/GSM 功能技术为核心，采纳 ZLG 公司的 WZG-28A 无线模块，该模块具备 GPRS 以及短信收发两种功能。3.故障在线监测报警功能系统可以通过 GPRS 网络远程将监测的故障信息传输至管理中心，方便检修。4.三相电参数数据采集显示功能系统采纳三相电参数数据采集模块，通过 485 总线可以有效的采集到三相电压、电流、电能、有功功率、无功功率、功率因数(据此可以建议客户增加补偿装置)。5.漏电保护功能 系统关于漏电保护功能，可根据实际情况管理人员通过后台软件可设置漏电电流的阈值以开启保护、报警。6.后台软件管理功能管理中心可放置一台工控机，预装润泽公司自主研发的后台管理软件，以便管理中心能够实时控制现场路灯的运行模式、监控路灯的运行状态以及各种监测各种故障信息方便维护人员维护。系统控制功能示意图如图 1 ...
