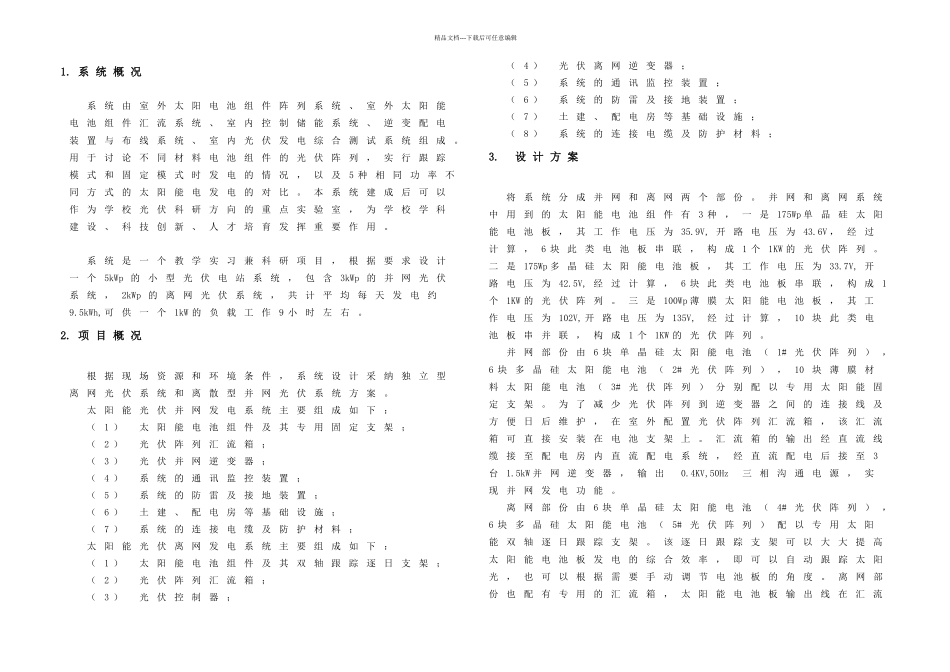

精品文档---下载后可任意编辑1. 系 统 概 况系统由室外太阳电池组件阵列系统、室外太阳能电池组件汇流系统、室内控制储能系统、逆变配电装置与布线系统、室内光伏发电综合测试系统组成。用于讨论不同材料电池组件的光伏阵列，实行跟踪模式和固定模式时发电的情况，以及5 种相同功率不同方式的太阳能电发电的对比。本系统建成后可以作为学校光伏科研方向的重点实验室，为学校学科建设、科技创新、人才培育发挥重要作用。系统是一个教学实习兼科研项目，根据要求设计一个5kWp 的小型光伏电站系统，包含3kWp 的并网光伏系统，2kWp 的离网光伏系统，共计平均每天发电约9.5kWh, 可供一个1kW 的负载工作9 小时左右。2. 项 目 概 况根据现场资源和环境条件，系统设计采纳独立型离网光伏系统和离散型并网光伏系统方案。太阳能光伏并网发电系统主要组成如下： （1 ） 太阳能电池组件及其专用固定支架； （2 ） 光伏阵列汇流箱； （3 ） 光伏并网逆变器； （4 ） 系统的通讯监控装置； （5 ） 系统的防雷及接地装置； （6 ） 土建、配电房等基础设施； （7 ） 系统的连接电缆及防护材料；太阳能光伏离网发电系统主要组成如下： （1 ） 太阳能电池组件及其双轴跟踪逐日支架； （2 ） 光伏阵列汇流箱； （3 ） 光伏控制器； （4 ） 光伏离网逆变器； （5 ） 系统的通讯监控装置； （6 ） 系统的防雷及接地装置； （7 ） 土建、配电房等基础设施； （8 ） 系统的连接电缆及防护材料；3.设 计 方 案将系统分成并网和离网两个部份。并网和离网系统中用到的太阳能电池组件有3 种，一是175Wp 单晶硅太阳能电池板，其工作电压为35.9V, 开路电压为43.6V ，经过计算，6 块此类电池板串联，构成1 个1KW 的光伏阵列。二是175Wp 多晶硅太阳能电池板，其工作电压为33.7V, 开路电压为42.5V, 经过计算，6 块此类电池板串联，构成1个1KW 的光伏阵列。三是100Wp 薄膜太阳能电池板，其工作电压为102V, 开路电压为135V, 经过计算，10块此类电池板串并联，构成1 个1KW 的光伏阵列。并网部份由6 块单晶硅太阳能电池（1#光伏阵列），6 块多晶硅太阳能电池（2#光伏阵列），10块薄膜材料太阳能电池（3#光伏阵列）分别配以专用太阳能固定支架。为了减少光伏阵列到逆变器之间的连接线及方便日后维护，在室外配置光伏阵列汇流箱，该汇流箱可直接安装在电池支架上。汇流箱的输出经直流线缆接至配电房内...
