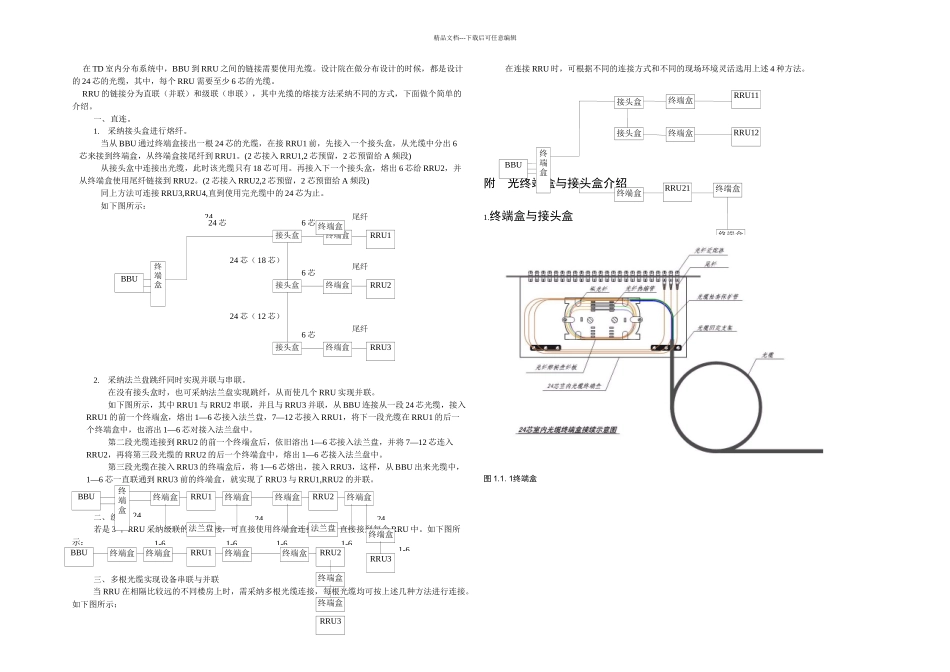

BBURRU3RRU2RRU1终端盒接头盒终端盒接头盒接头盒终端盒24 芯24 芯( 18 芯)24 芯( 12 芯)6 芯6 芯6 芯尾纤尾纤尾纤终端盒精品文档---下载后可任意编辑 在 TD 室内分布系统中,BBU 到 RRU 之间的链接需要使用光缆
设计院在做分布设计的时候,都是设计的 24 芯的光缆,其中,每个 RRU 需要至少 6 芯的光缆
RRU 的链接分为直联(并联)和级联(串联),其中光缆的熔接方法采纳不同的方式,下面做个简单的介绍

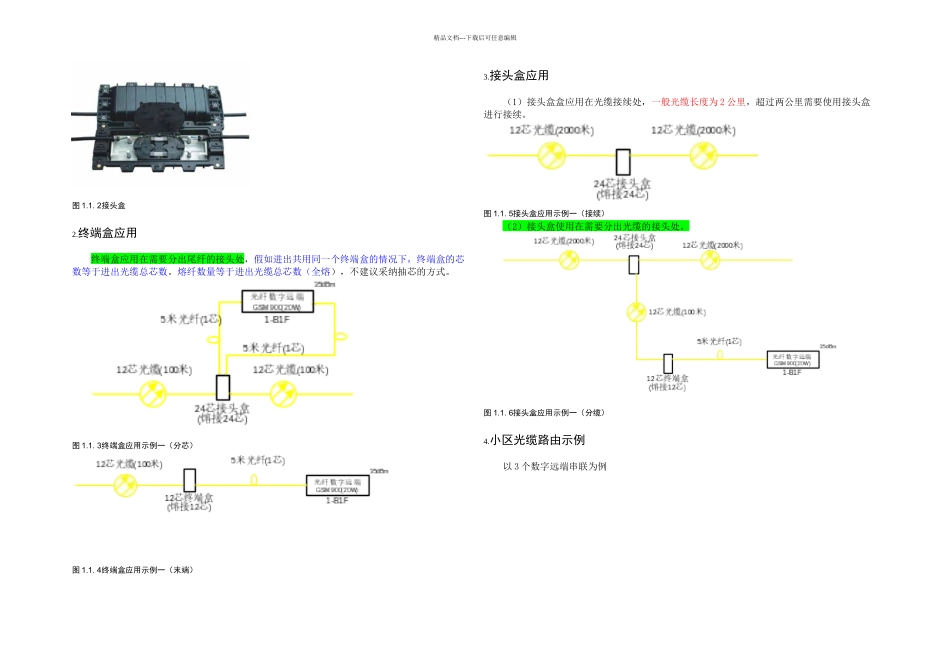

采纳接头盒进行熔纤
当从 BBU 通过终端盒接出一根 24 芯的光缆,在接 RRU1 前,先接入一个接头盒,从光缆中分出 6芯来接到终端盒,从终端盒接尾纤到 RRU1
(2 芯接入 RRU1,2 芯预留,2 芯预留给 A 频段)从接头盒中连接出光缆,此时该光缆只有 18 芯可用
再接入下一个接头盒,熔出 6 芯给 RRU2,并从终端盒使用尾纤链接到 RRU2
(2 芯接入 RRU2,2 芯预留,2 芯预留给 A 频段)同上方法可连接 RRU3,RRU4,直到使用完光缆中的 24 芯为止
如下图所示:2
采纳法兰盘跳纤同时实现并联与串联
在没有接头盒时,也可采纳法兰盘实现跳纤,从而使几个 RRU 实现并联

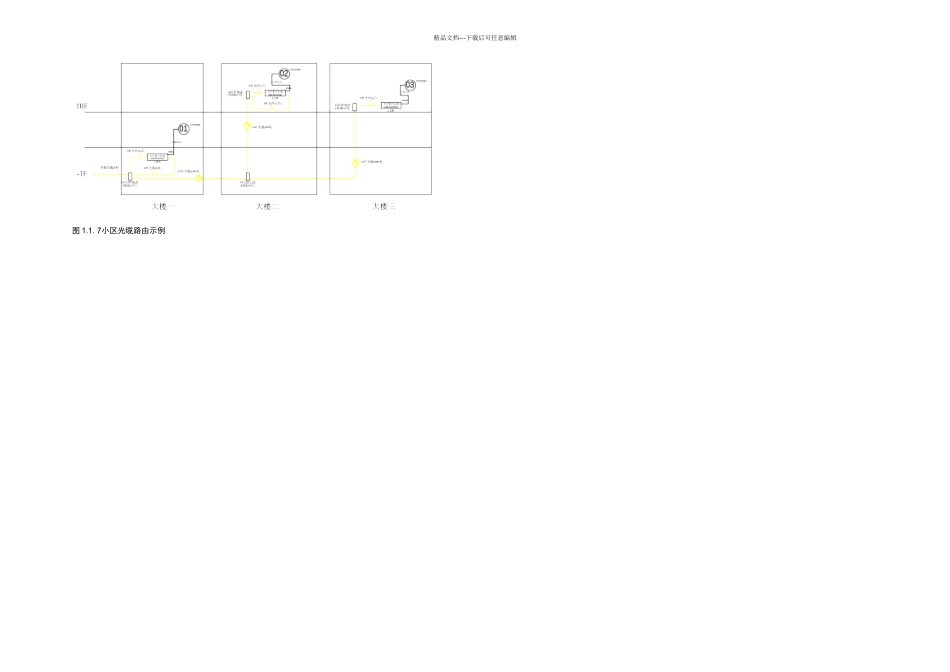

如下图所示,其中 RRU1 与 RRU2 串联,并且与 RRU3 并联,从 BBU 连接从一段 24 芯光缆,接入RRU1 的前一个终端盒,熔出 1—6 芯接入法兰盘,7—12 芯接入 RRU1,将下一段光缆在 RRU1 的后一个终端盒中,也溶出 1—6 芯对接入法兰盘中
第二段光缆连接到 RRU2 的前一个终端盒后,依旧溶出 1—6 芯接入法兰盘,并将 7—12 芯连入RRU2,再将第三段光缆的 RRU2 的后一个终端盒中,熔出 1—6 芯接入法兰盘中
第三段光缆在接入 RRU3 的终端盒后,将 1—6 芯熔出
