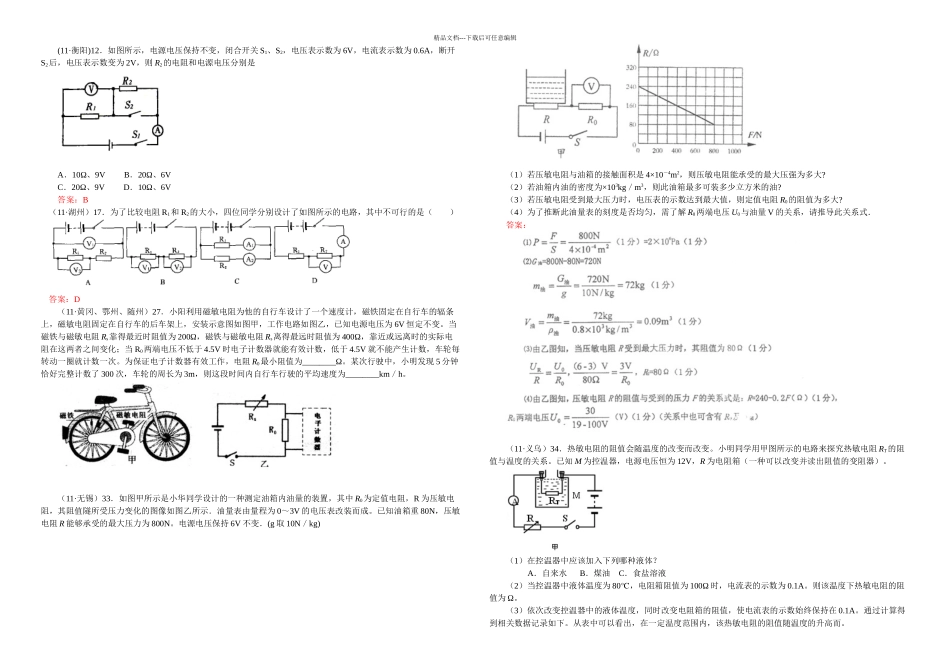

精品文档---下载后可任意编辑(11·衡阳)12．如图所示，电源电压保持不变，闭合开关 S1、S2，电压表示数为 6V，电流表示数为 0.6A，断开S2后，电压表示数变为 2V，则 R2的电阻和电源电压分别是A．10Ω、9V B．20Ω、6VC．20Ω、9V D．10Ω、6V答案：B（11·湖州）17．为了比较电阻 R1和 R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）答案：D（11·黄冈、鄂州、随州）27．小阳利用磁敏电阻为他的自行车设计了一个速度计，磁铁固定在自行车的辐条上，磁敏电阻固定在自行车的后车架上，安装示意图如图甲，工作电路如图乙，已知电源电压为 6V 恒定不变。当磁铁与磁敏电阻 Rs靠得最近时阻值为 200Ω，磁铁与磁敏电阻 Rs离得最远时阻值为 400Ω，靠近或远离时的实际电阻在这两者之间变化；当 R0两端电压不低于 4.5V 时电子计数器就能有效计数，低于 4.5V 就不能产生计数，车轮每转动一圈就计数一次。为保证电子计数器有效工作，电阻 R0最小阻值为________Ω。某次行驶中，小明发现 5 分钟恰好完整计数了 300 次，车轮的周长为 3m，则这段时间内自行车行驶的平均速度为________km／h。（11·无锡）33．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中 R0为定值电阻，R 为压敏电阻，其阻值隧所受压力变化的图像如图乙所示．油量表由量程为 0～3V 的电压表改装而成。已知油箱重 80N，压敏电阻 R 能够承受的最大压力为 800N。电源电压保持 6V 不变．(g 取 10N／kg)（1）若压敏电阻与油箱的接触面积是 4×10－4m2，则压敏电阻能承受的最大压强为多大?（2）若油箱内油的密度为×103kg／m3，则此油箱最多可装多少立方米的油?（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻 R0的阻值为多大?（4）为了推断此油量表的刻度是否均匀，需了解 R0两端电压 U0与油量 V 的关系，请推导此关系式．答案：（11·义乌）34．热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻 RT的阻值与温度的关系。已知 M 为控温器，电源电压恒为 12V，R 为电阻箱（一种可以改变并读出阻值的变阻器）。（1）在控温器中应该加入下列哪种液体？A．自来水 B．煤油 C．食盐溶液 （2）当控温器中液体温度为 80℃，电阻箱阻值为 100Ω 时，电流表的示数为 0.1A。则该温度下热敏电阻的阻值为 Ω。（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值...
