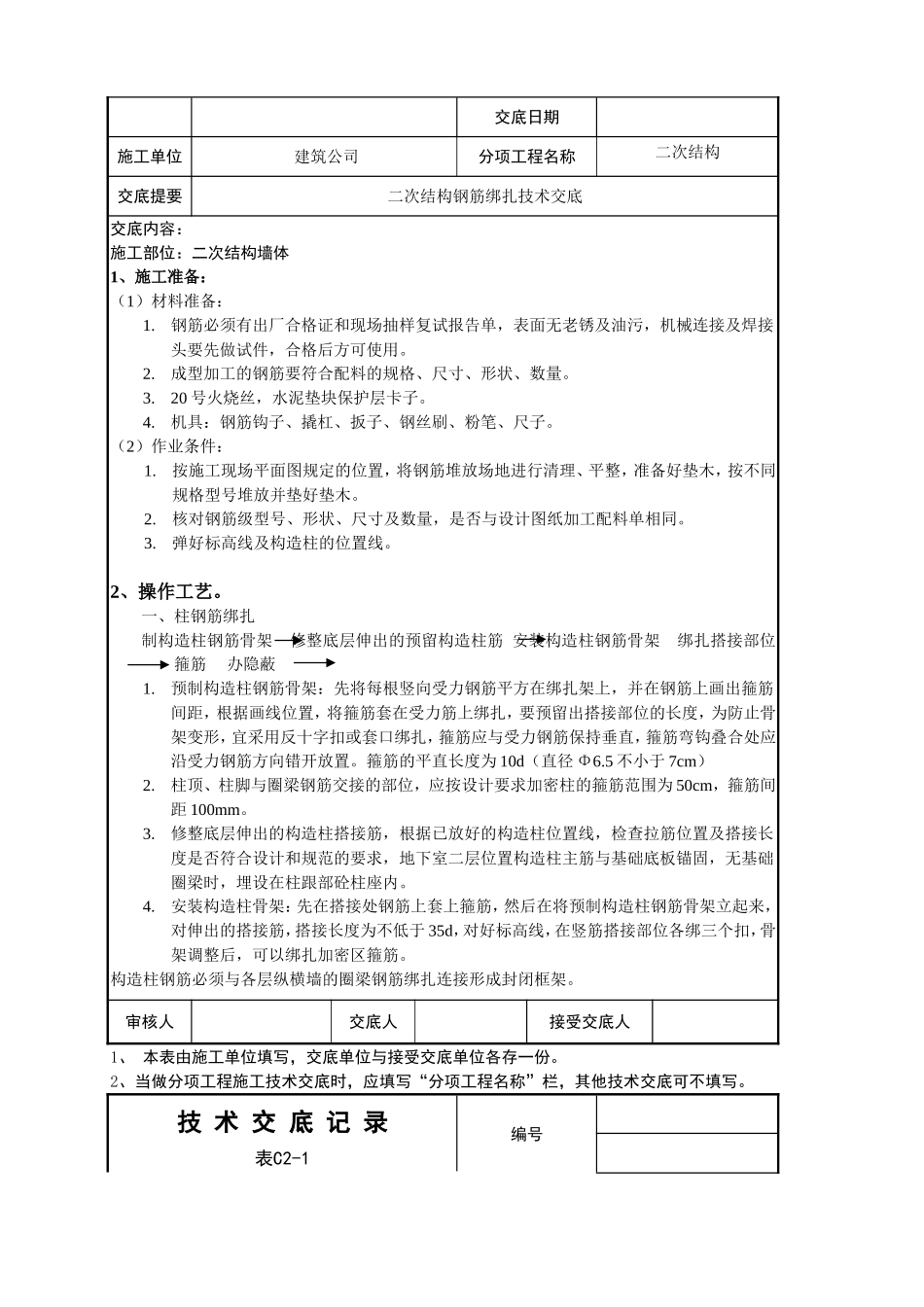

交底日期施工单位建筑公司分项工程名称二次结构交底提要二次结构钢筋绑扎技术交底交底内容：施工部位：二次结构墙体1、施工准备：（1）材料准备：1.钢筋必须有出厂合格证和现场抽样复试报告单，表面无老锈及油污，机械连接及焊接头要先做试件，合格后方可使用。2.成型加工的钢筋要符合配料的规格、尺寸、形状、数量。3.20号火烧丝，水泥垫块保护层卡子。4.机具：钢筋钩子、撬杠、扳子、钢丝刷、粉笔、尺子。（2）作业条件：1.按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木，按不同规格型号堆放并垫好垫木。2.核对钢筋级型号、形状、尺寸及数量，是否与设计图纸加工配料单相同。3.弹好标高线及构造柱的位置线。2、操作工艺。一、柱钢筋绑扎制构造柱钢筋骨架修整底层伸出的预留构造柱筋安装构造柱钢筋骨架绑扎搭接部位箍筋办隐蔽1.预制构造柱钢筋骨架：先将每根竖向受力钢筋平方在绑扎架上，并在钢筋上画出箍筋间距，根据画线位置，将箍筋套在受力筋上绑扎，要预留出搭接部位的长度，为防止骨架变形，宜采用反十字扣或套口绑扎，箍筋应与受力钢筋保持垂直，箍筋弯钩叠合处应沿受力钢筋方向错开放置。箍筋的平直长度为10d（直径Φ6.5不小于7cm）2.柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋范围为50cm，箍筋间距100mm。3.修整底层伸出的构造柱搭接筋，根据已放好的构造柱位置线，检查拉筋位置及搭接长度是否符合设计和规范的要求，地下室二层位置构造柱主筋与基础底板锚固，无基础圈梁时，埋设在柱跟部砼柱座内。4.安装构造柱骨架：先在搭接处钢筋上套上箍筋，然后在将预制构造柱钢筋骨架立起来，对伸出的搭接筋，搭接长度为不低于35d，对好标高线，在竖筋搭接部位各绑三个扣，骨架调整后，可以绑扎加密区箍筋。构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接形成封闭框架。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称双滦国际广场C区2—1#、2#楼交底日期2013年7月13日施工单位河北允正建筑公司分项工程名称二次结构交底提要二次结构钢筋绑扎技术交底交底内容：5.在砌墙大马牙槎时，沿墙高每50cm埋设两根Φ6.5水平筋，与构造柱钢筋绑扎连接。6.砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。二、筋绑扎：画钢筋位置线放箍筋穿圈梁受力筋绑扎箍筋1.支完圈梁模板并做完预检，即可绑扎圈梁钢筋，如果门窗洞口采用预制骨架时，可将骨架按编号运如楼内进行组装，如在模内绑扎时，按设计图纸要求间距，在模板侧帮上画箍筋位置线放筋后穿受力钢筋，箍筋搭接处沿受力钢筋互相错开。2.门洞过梁与构造柱钢筋交叉处，门洞过梁钢筋宜放在构造柱受力钢筋内侧，圈梁钢筋在构造柱部位搭接时，受力筋的锚固长度不得小于250mm3.200的墙120厚压带，应用2Φ8通长钢筋；300的墙应设3Φ8通长钢筋并绑上Φ6的（一字）水平钢筋，间距为200mm4.圈梁钢筋应相互交圈，在内墙交接处，墙大角转角处的锚固长度均符合设计要求5.门窗过梁跨度在0.9-1.2米为120mm厚，跨度在1.5-2.5米高为250mm厚，跨度在2.5米以上时为300mm厚3.质量标准1.使用部位的钢筋必须符合设计要求。绑扎接头应符合规定，搭接长度不小于设计及规范值。2.箍筋尺寸间距符合图纸和抗震要求。3.钢筋的表面应保持洁净，带有颗粒壮或片状老锈，经除锈后仍有麻点的钢筋，严禁按原规格使用。4.钢筋绑扎牢固，不得有松扣现象。箍筋弯钩平直长度符合要求及搭接长度符合要求。1.允许偏差项目允许偏差项目项目允许偏差1骨架高度、宽度+52骨架的长度+10箍筋间距+203受力钢筋间距+104排距+55焊接预埋件中心线位移+206水平高差+207受力钢筋保护层+3审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称双滦国际广场C区2—1#、2#楼交底日期2013年7月13日施工单位河北允正建筑公司分项工程名称二次结...
