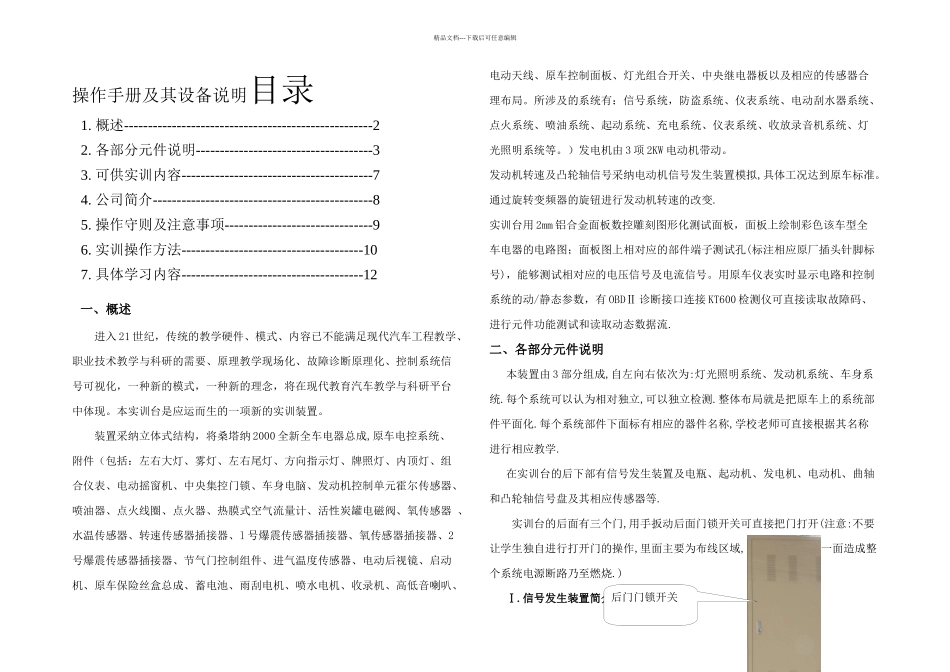

精品文档---下载后可任意编辑操作手册及其设备说明目录1. 概述----------------------------------------------------22. 各部分元件说明-------------------------------------33. 可供实训内容----------------------------------------74. 公司简介----------------------------------------------85. 操作守则及注意事项-------------------------------96. 实训操作方法--------------------------------------107. 具体学习内容--------------------------------------12一、概述进入 21 世纪，传统的教学硬件、模式、内容已不能满足现代汽车工程教学、职业技术教学与科研的需要、原理教学现场化、故障诊断原理化、控制系统信号可视化，一种新的模式，一种新的理念，将在现代教育汽车教学与科研平台中体现。本实训台是应运而生的一项新的实训装置。装置采纳立体式结构，将桑塔纳 2000 全新全车电器总成,原车电控系统、附件（包括：左右大灯、雾灯、左右尾灯、方向指示灯、牌照灯、内顶灯、组合仪表、电动摇窗机、中央集控门锁、车身电脑、发动机控制单元霍尔传感器、喷油器、点火线圈、点火器、热膜式空气流量计、活性炭罐电磁阀、氧传感器 、水温传感器、转速传感器插接器、l 号爆震传感器插接器、氧传感器插接器、2号爆震传感器插接器、节气门控制组件、进气温度传感器、电动后视镜、启动机、原车保险丝盒总成、蓄电池、雨刮电机、喷水电机、收录机、高低音喇叭、电动天线、原车控制面板、灯光组合开关、中央继电器板以及相应的传感器合理布局。所涉及的系统有：信号系统，防盗系统、仪表系统、电动刮水器系统、点火系统、喷油系统、起动系统、充电系统、仪表系统、收放录音机系统、灯光照明系统等。）发电机由 3 项 2KW 电动机带动。发动机转速及凸轮轴信号采纳电动机信号发生装置模拟,具体工况达到原车标准。通过旋转变频器的旋钮进行发动机转速的改变.实训台用 2mm 铝合金面板数控雕刻图形化测试面板，面板上绘制彩色该车型全车电器的电路图；面板图上相对应的部件端子测试孔(标注相应原厂插头针脚标号)，能够测试相对应的电压信号及电流信号。用原车仪表实时显示电路和控制系统的动/静态参数，有 OBDⅡ 诊断接口连接 KT600 检测仪可直接读取故障码、进行元件功能测试和读取动态数据流.二、各部分元件说明本装置由 3 部分组成,自左向右依次为:灯光照明系统、发动机系统、车身系统.每个系统可以认为相对独立,可...
