全输入智能温控仪说明书

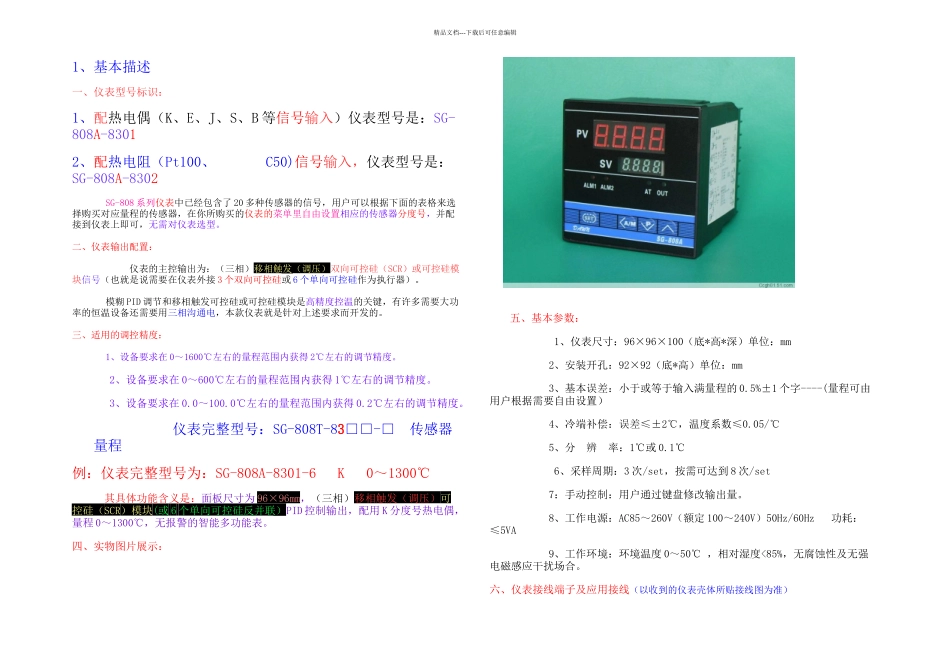

全输入智能温控仪说明书_第1页
1/6

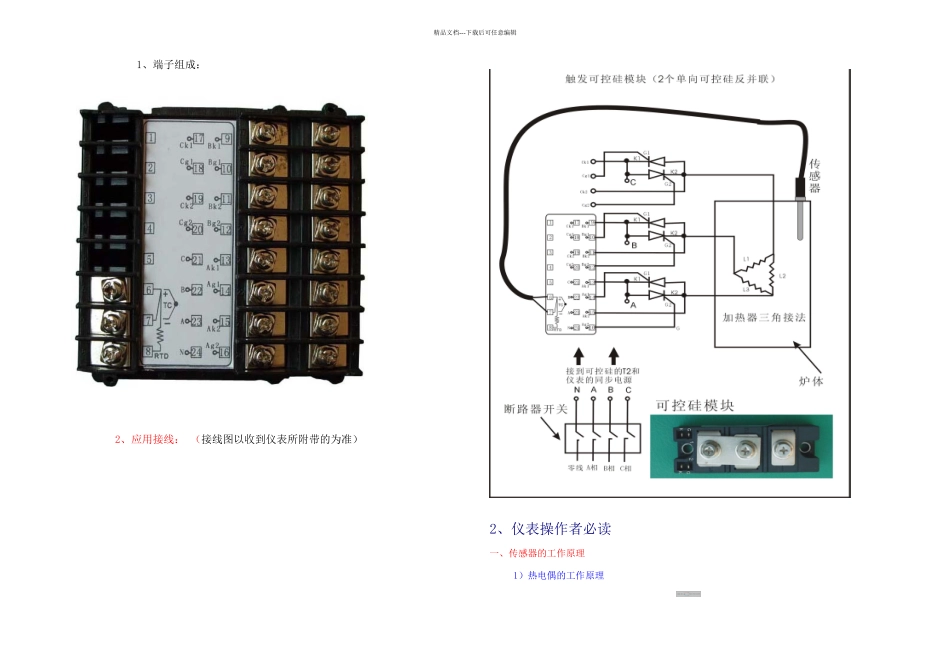

全输入智能温控仪说明书_第2页
2/6

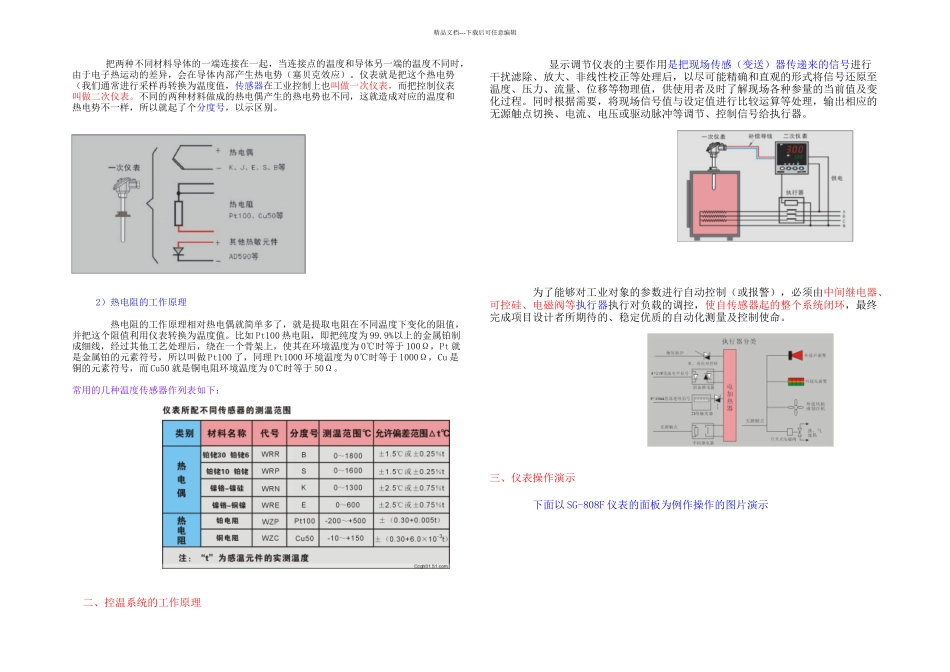

全输入智能温控仪说明书_第3页
3/6
精品文档---下载后可任意编辑1、基本描述一、仪表型号标识:1、配热电偶(K、E、J、S、B 等信号输入)仪表型号是:SG-808A-83012、配热电阻(Pt100、 C50)信号输入,仪表型号是:SG-808A-8302 SG-808 系列仪表中已经包含了 20 多种传感器的信号,用户可以根据下面的表格来选择购买对应量程的传感器,在你所购买的仪表的菜单里自由设置相应的传感器分度号,并配接到仪表上即可,无需对仪表选型。二、仪表输出配置: 仪表的主控输出为:(三相)移相触发(调压)双向可控硅(SCR)或可控硅模块信号(也就是说需要在仪表外接 3 个双向可控硅或 6 个单向可控硅作为执行器)。 模糊 PID 调节和移相触发可控硅或可控硅模块是高精度控温的关键,有许多需要大功率的恒温设备还需要用三相沟通电,本款仪表就是针对上述要求而开发的。三、适用的调控精度: 1、设备要求在 0~1600℃左右的量程范围内获得 2℃左右的调节精度。 2、设备要求在 0~600℃左右的量程范围内获得 1℃左右的调节精度。 3、设备要求在 0.0~100.0℃左右的量程范围内获得 0.2℃左右的调节精度。 仪表完整型号:SG-808T-83□□-□ 传感器 量程例:仪表完整型号为:SG-808A-8301-6 K 0~1300℃ 其具体功能含义是:面板尺寸为 96×96mm,(三相)移相触发(调压)可控硅(SCR)模块(或 6 个单向可控硅反并联)PID 控制输出,配用 K 分度号热电偶,量程 0~1300℃,无报警的智能多功能表。四、实物图片展示: 五、基本参数: 1、仪表尺寸:96×96×100(底*高*深)单位:mm 2、安装开孔:92×92(底*高)单位:mm 3、基本误差:小于或等于输入满量程的 0.5%±1 个字----(量程可由用户根据需要自由设置) 4、冷端补偿:误差≤±2℃,温度系数≤0.05/℃ 5、分 辨 率:1℃或 0.1℃ 6、采样周期:3 次/set,按需可达到 8 次/set 7:手动控制:用户通过键盘修改输出量。 8、工作电源:AC85~260V(额定 100~240V)50Hz/60Hz 功耗:≤5VA 9、工作环境:环境温度 0~50℃ ,相对湿度<85%,无腐蚀性及无强电磁感应干扰场合。六、仪表接线端子及应用接线(以收到的仪表壳体所贴接线图为准)精品文档---下载后可任意编辑 1、端子组成: 2、应用接线: (接线图以收到仪表所附带的为准) 2、仪表操作者必读一、传感器的工作原理 1)热电偶的工作原理 精品文档---下载后可任意编辑 把两种不同材料导体的一端连接在一起,当连接点的温...
