八年级物理光现象作图训练题VIP专享

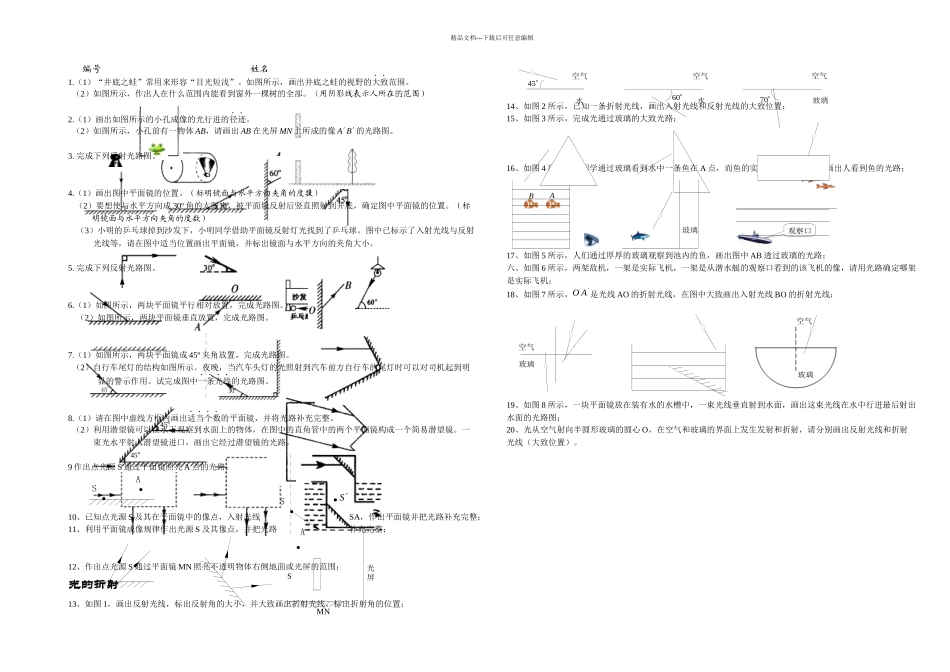

30º45º45ºASSASMNS光屏空气玻璃70空气水6045空气水AB观察口空气玻璃精品文档---下载后可任意编辑编号 姓名1.（1）“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致范围。（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹。（2）如图所示，小孔前有一物体 AB，请画出 AB 在光屏 MN 上所成的像 A´B´的光路图。3. 完成下列反射光路图。4.（1）画出图中平面镜的位置。（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成 30º 角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。5. 完成下列反射光路图。6.（1）如图所示，两块平面镜平行相对放置，完成光路图。 （2）如图所示，两块平面镜垂直放置，完成光路图。7.（1）如图所示，两块平面镜成 45º 夹角放置，完成光路图。 （2）自行车尾灯的结构如图所示。夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。试完成图中一条光线的光路图。8.（1）请在图中虚线方框内画出适当个数的平面镜，并将光路补充完整。 （2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。9 作出点光源 S 通过平面镜照亮 A 点的光路；10、已知点光源 S 及其在平面镜中的像点，入射光线SA，作出平面镜并把光路补充完整；11、利用平面镜成像规律作出光源 S 及其像点，并把光路补充完整；12、作出点光源 S 通过平面镜 MN 照亮不透明物体右侧地面或光屏的范围；光的折射13、如图 1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；14、如图 2 所示，已知一条折射光线，画出入射光线和反射光线的大致位置；15、如图 3 所示，完成光通过玻璃的大致光路；16、如图 4 所示，某同学通过玻璃看到水中一条鱼在 A 点，而鱼的实际位置在 B 点，试画出人看到鱼的光路；17、如图 5 所示，人们通过厚厚的玻璃观察到池内的鱼，画出图中 AB 透过玻璃的光路；六、如图 6 所示，...
