公差与配合试卷B及答案

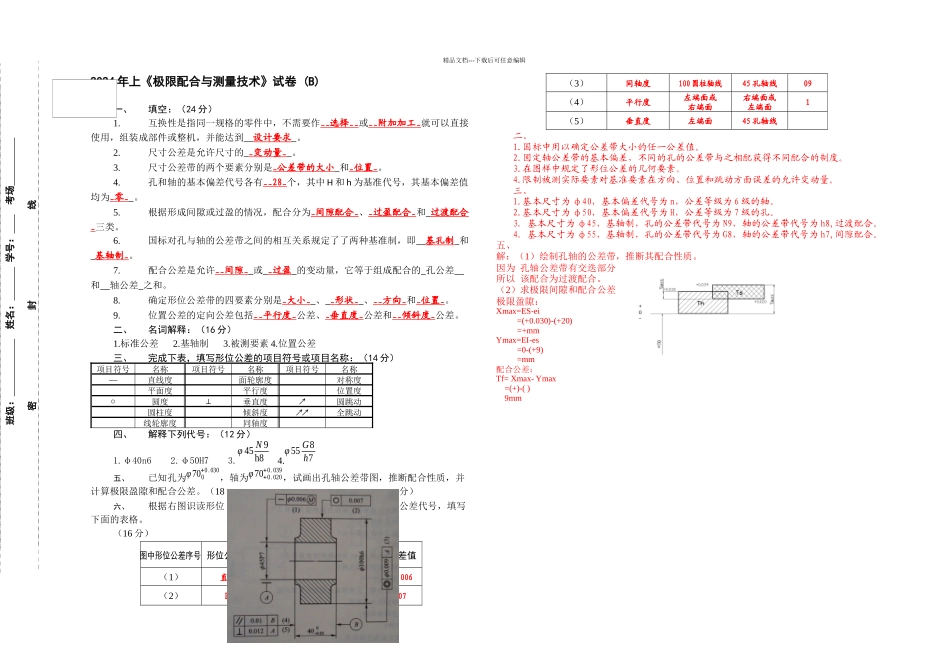

班级： 姓名： 学号： 考场 密 封 线精品文档---下载后可任意编辑2024 年上《极限配合与测量技术》试卷 (B)一、填空：（24 分）1.互换性是指同一规格的零件中，不需要作__选择__或__附加加工_就可以直接使用，组装成部件或整机，并能达到__设计要求_。2.尺寸公差是允许尺寸的__变动量__。3.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。4.孔和轴的基本偏差代号各有__28_个，其中 H 和 h 为基准代号，其基本偏差值均为_零__。5.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。6.国标对孔与轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。7.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。8.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。9.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。二、名词解释：（16 分）1.标准公差 2.基轴制 3.被测要素 4.位置公差三、完成下表，填写形位公差的项目符号或项目名称：（14 分）项目符号名称项目符号名称项目符号名称—直线度面轮廓度对称度平面度平行度位置度○圆度⊥垂直度↗圆跳动圆柱度倾斜度↗↗全跳动线轮廓度同轴度四、解释下列代号：（12 分）1.φ40n6 2.φ50H7 3.φ 45 N 9h8 4.φ55 G8h7五、已知孔为φ700+0.030，轴为φ70+0.020+0.039，试画出孔轴公差带图，推断配合性质，并计算极限盈隙和配合公差。（18分）六、根据右图识读形位公差代号，填写下面的表格。（16 分）图中形位公差序号 形位公差项目被测要素基准要素公差值（1）直线度47 孔轴线_____0.006（2）圆度100 圆柱任一截面_____07（3）同轴度100 圆柱轴线45 孔轴线09（4）平行度左端面或右端面右端面或左端面1（5）垂直度左端面45 孔轴线二、1.国标中用以确定公差带大小的任一公差值。2.固定轴公差带的基本偏差，不同的孔的公差带与之相配获得不同配合的制度。3.在图样中规定了形位公差的几何要素。4.限制被测实际要素对基准要素在方向、位置和跳动方面误差的允许变动量。三、1.基本尺寸为 φ40，基本偏差代号为 n，公差等级为 6 级的轴。2.基本尺寸为 φ50，基本偏差代号为 H，公差等级为 7 级的孔。3. 基本尺寸为 φ45，基轴制，孔的公差带代号为 N9，轴的公差带代号为 h8,过渡配合。4. 基本尺寸为 φ55，基轴制，孔的公差带代号为 G8，...
