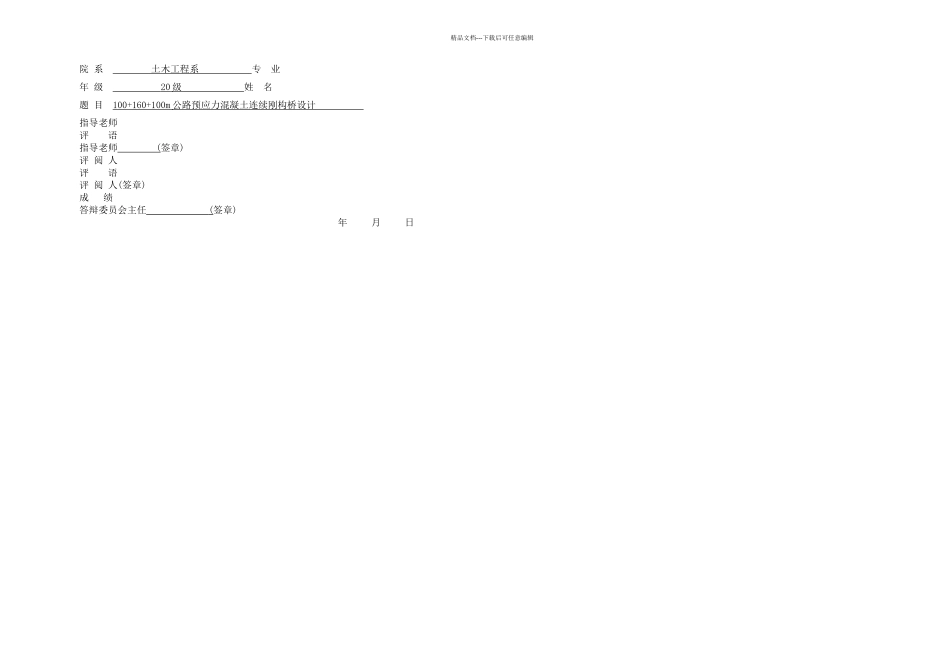

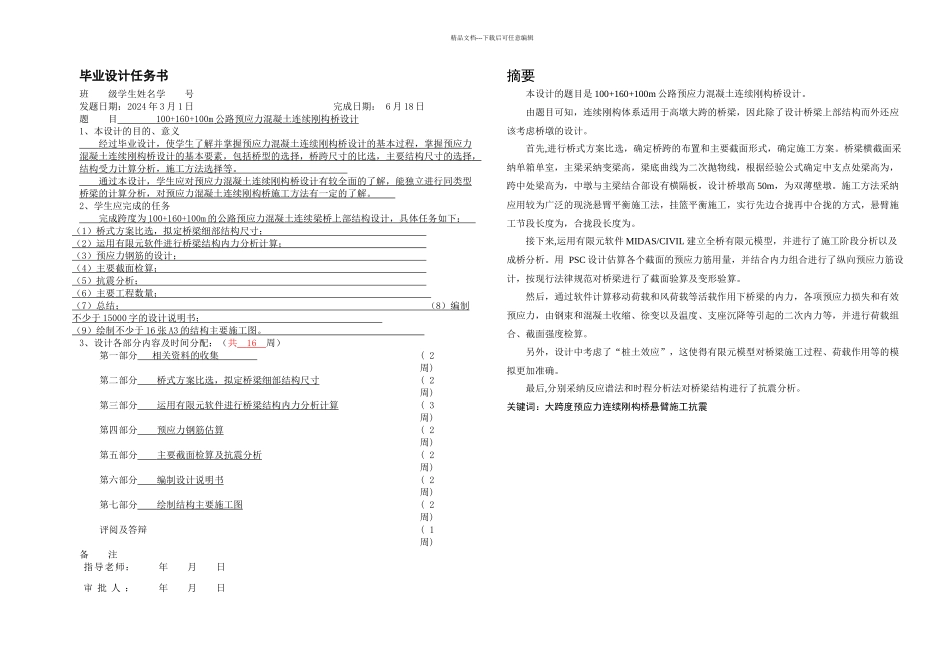

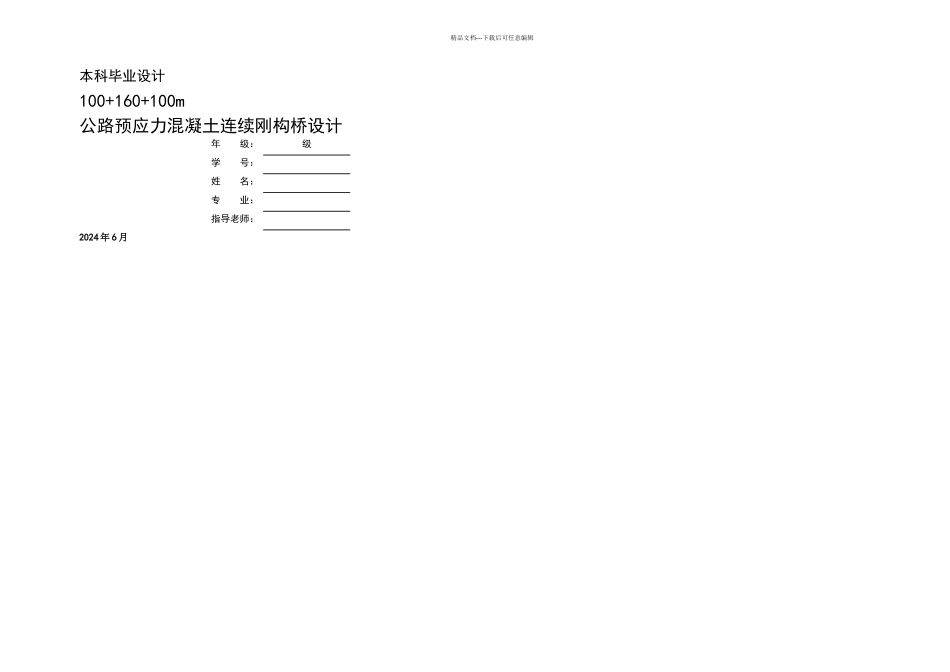

精品文档---下载后可任意编辑本科毕业设计100+160+100m公路预应力混凝土连续刚构桥设计年 级：级学 号：姓 名：专 业：指导老师：2024 年 6 月精品文档---下载后可任意编辑院 系 土木工程系 专 业 年 级 20 级 姓 名 题 目 100+160+100m 公路预应力混凝土连续刚构桥设计 指导老师评 语 指导老师 ( 签章)评 阅 人评 语评 阅 人(签章)成 绩答辩委员会主任 ( 签章) 年 月 日精品文档---下载后可任意编辑毕业设计任务书班 级学生姓名学 号发题日期：2024 年 3 月 1 日 完成日期： 6 月 18 日题 目 100+160+100m 公路预应力混凝土连续刚构桥设计 1、本设计的目的、意义 经过毕业设计，使学生了解并掌握预应力混凝土连续刚构桥设计的基本过程，掌握预应力 混凝土连续刚构桥设计的基本要素，包括桥型的选择，桥跨尺寸的比选，主要结构尺寸的选择 ， 结构受力计算分析，施工方法选择等。 通过本设计，学生应对预应力混凝土连续刚构桥设计有较全面的了解，能独立进行同类型 桥梁的计算分析，对预应力混凝土连续刚构桥施工方法有一定的了解。 2、学生应完成的任务 完成跨度为 100+160+100m 的公路预应力混凝土连续梁桥上部结构设计，具体任务如下： （ 1 ）桥式方案比选，拟定桥梁细部结构尺寸； （ 2 ）运用有限元软件进行桥梁结构内力分析计算； （ 3 ）预应力钢筋的设计； （ 4 ）主要截面检算； （ 5 ）抗震分析； （ 6 ）主要工程数量； （ 7 ）总结； （ 8 ）编制 不少于 15000 字的设计说明书； （ 9 ）绘制不少于 16 张 A3 的结构主要施工图。 3、设计各部分内容及时间分配：（共 16 周）第一部分 相关资料的收集 ( 2周)第二部分 桥式方案比选，拟定桥梁细部结构尺寸 ( 2周)第三部分 运用有限元软件进行桥梁结构内力分析计算 ( 3周)第四部分 预应力钢筋估算 ( 2周)第五部分 主要截面检算及抗震分析 ( 2周)第六部分 编制设计说明书 ( 2周)第七部分 绘制结构主要施工图 ( 2周)评阅及答辩( 1周)备 注指导老师： 年 月 日审 批 人 ： 年 月 日摘要本设计的题目是 100+160+100m 公路预应力混凝土连续刚构桥设计。由题目可知，连续刚构体系适用于高墩大跨的桥梁，因此除了设计桥梁上部结构而外还应该考虑桥墩的设计。首先,进行桥式方案比选，确定桥跨的布置和主要截面形式，确定施工方案。桥梁横截面采纳单箱单室...
