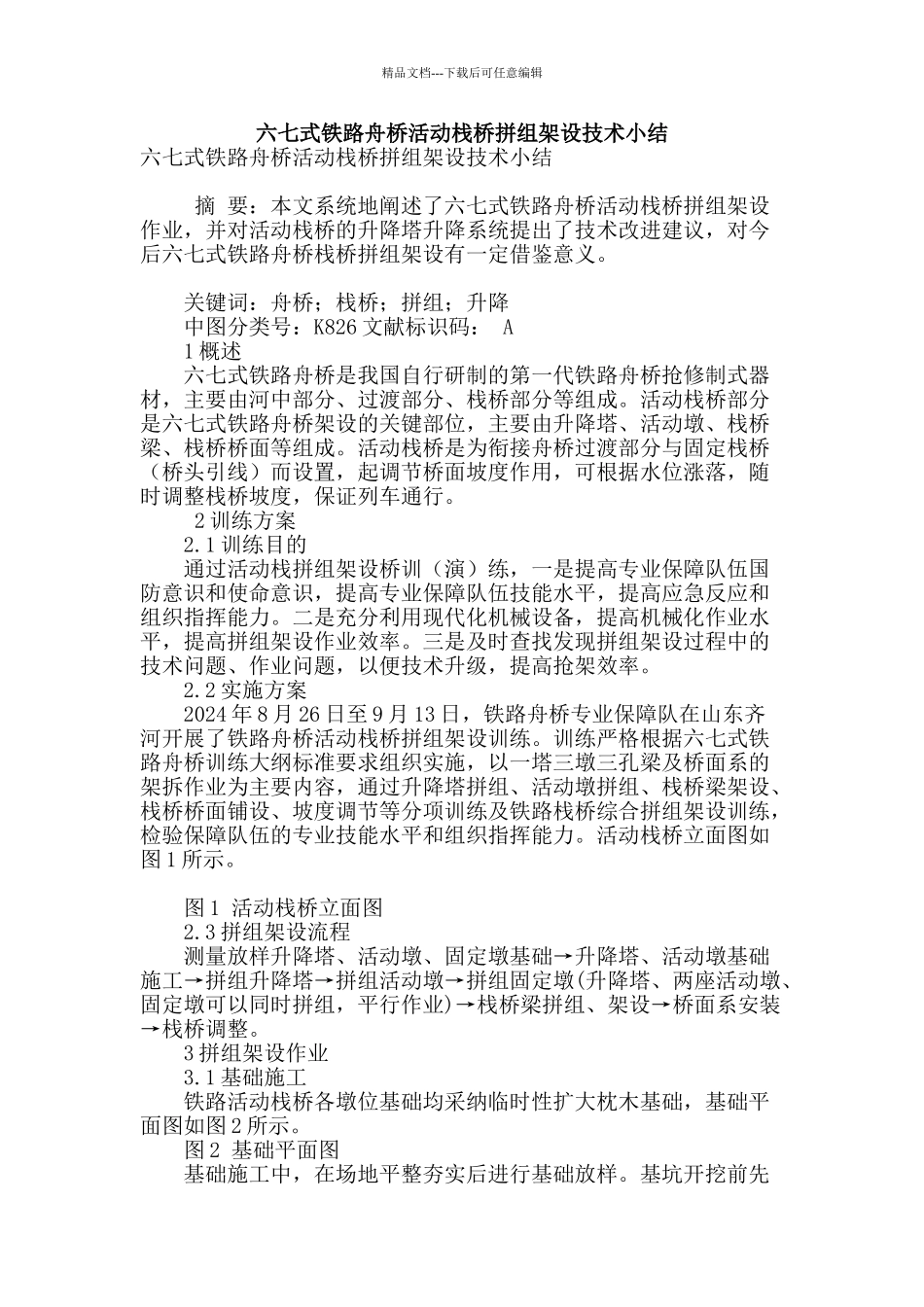

六七式铁路舟桥活动栈桥拼组架设技术小结_第1页
1/4

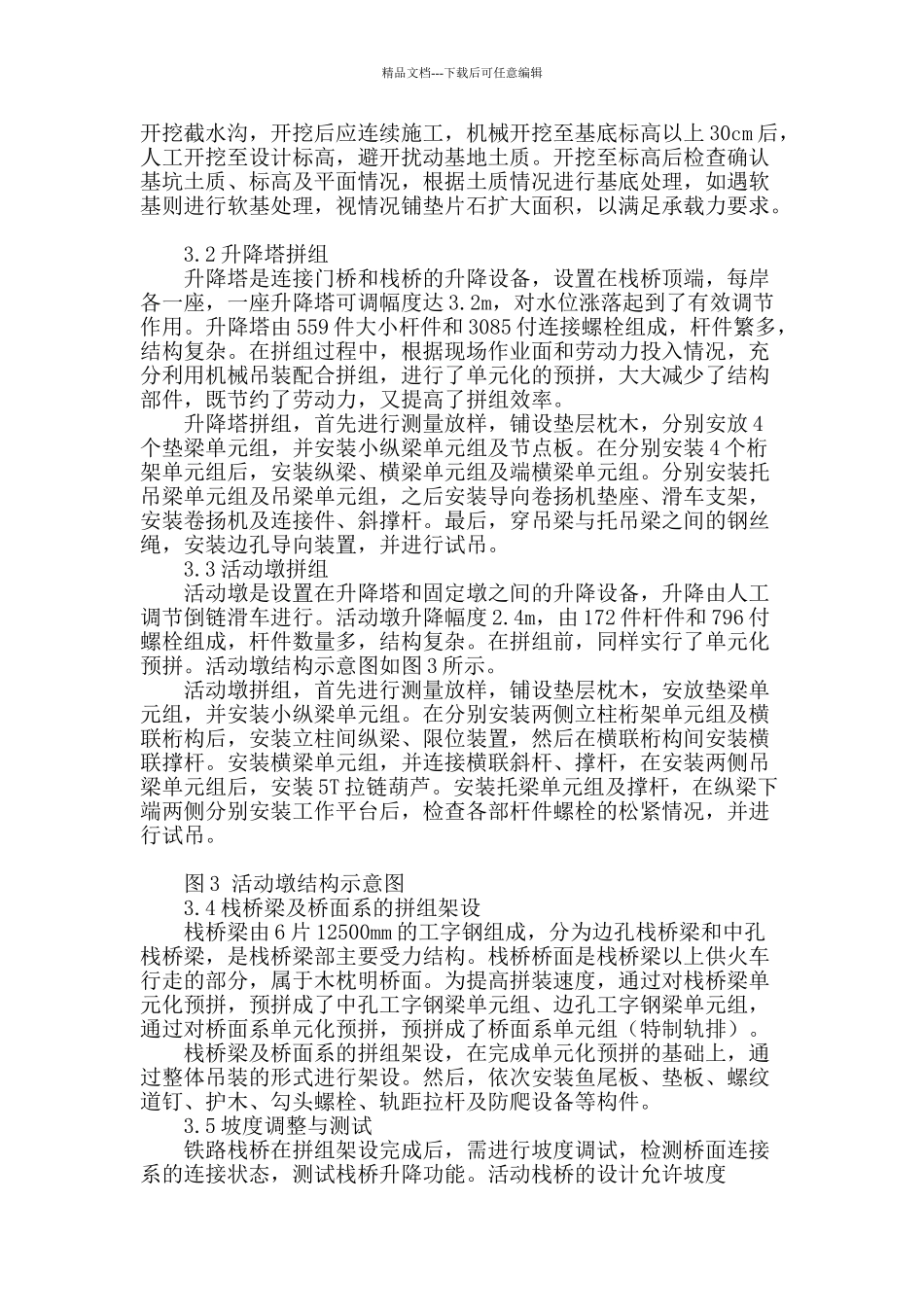

六七式铁路舟桥活动栈桥拼组架设技术小结_第2页
2/4

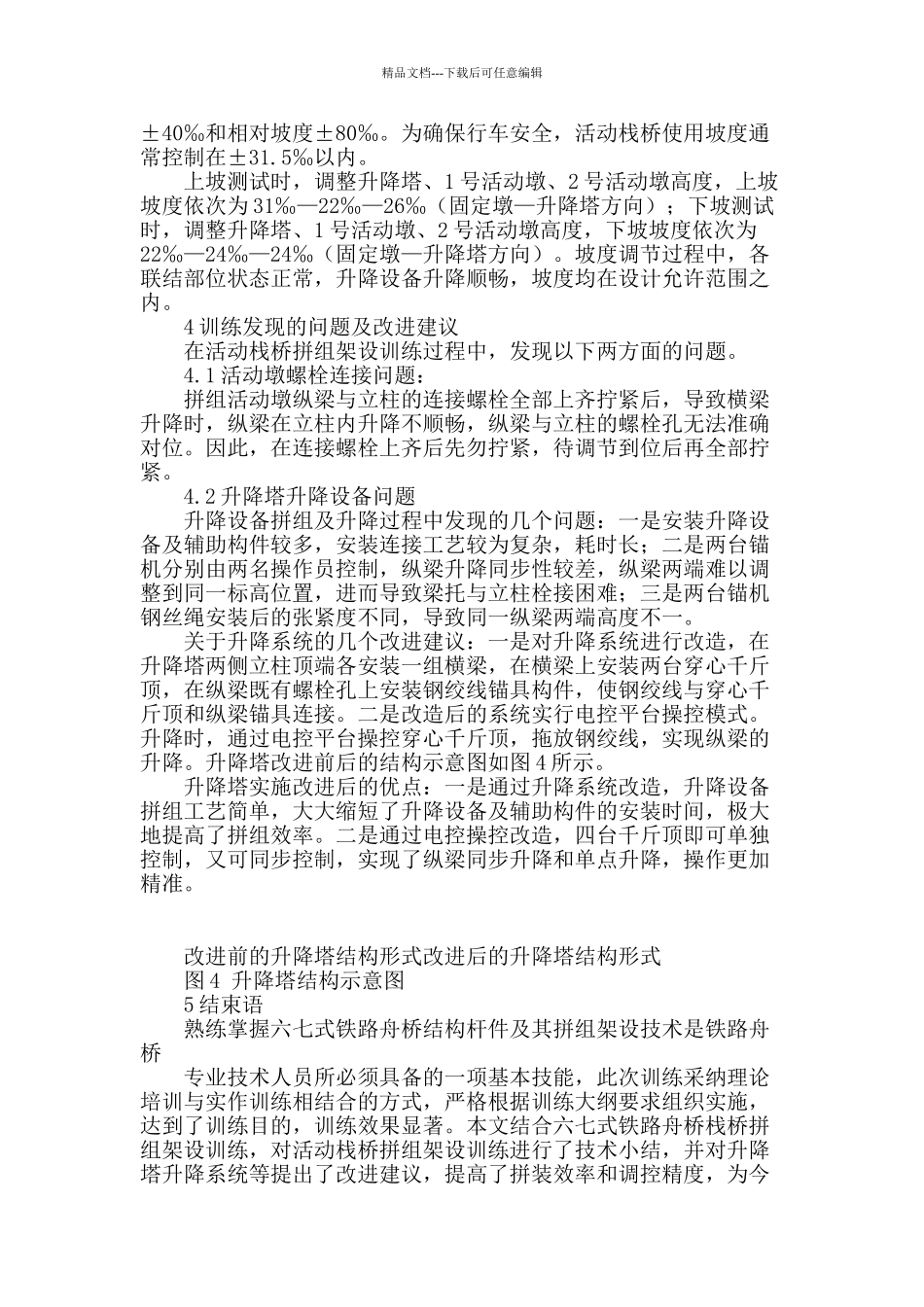

六七式铁路舟桥活动栈桥拼组架设技术小结_第3页
3/4
精品文档---下载后可任意编辑六七式铁路舟桥活动栈桥拼组架设技术小结六七式铁路舟桥活动栈桥拼组架设技术小结 摘 要:本文系统地阐述了六七式铁路舟桥活动栈桥拼组架设作业,并对活动栈桥的升降塔升降系统提出了技术改进建议,对今后六七式铁路舟桥栈桥拼组架设有一定借鉴意义。 关键词:舟桥;栈桥;拼组;升降 中图分类号:K826 文献标识码: A 1 概述 六七式铁路舟桥是我国自行研制的第一代铁路舟桥抢修制式器材,主要由河中部分、过渡部分、栈桥部分等组成。活动栈桥部分是六七式铁路舟桥架设的关键部位,主要由升降塔、活动墩、栈桥梁、栈桥桥面等组成。活动栈桥是为衔接舟桥过渡部分与固定栈桥(桥头引线)而设置,起调节桥面坡度作用,可根据水位涨落,随时调整栈桥坡度,保证列车通行。 2 训练方案 2.1 训练目的 通过活动栈拼组架设桥训(演)练,一是提高专业保障队伍国防意识和使命意识,提高专业保障队伍技能水平,提高应急反应和组织指挥能力。二是充分利用现代化机械设备,提高机械化作业水平,提高拼组架设作业效率。三是及时查找发现拼组架设过程中的技术问题、作业问题,以便技术升级,提高抢架效率。 2.2 实施方案 2024 年 8 月 26 日至 9 月 13 日,铁路舟桥专业保障队在山东齐河开展了铁路舟桥活动栈桥拼组架设训练。训练严格根据六七式铁路舟桥训练大纲标准要求组织实施,以一塔三墩三孔梁及桥面系的架拆作业为主要内容,通过升降塔拼组、活动墩拼组、栈桥梁架设、栈桥桥面铺设、坡度调节等分项训练及铁路栈桥综合拼组架设训练,检验保障队伍的专业技能水平和组织指挥能力。活动栈桥立面图如图 1 所示。 图 1 活动栈桥立面图 2.3 拼组架设流程 测量放样升降塔、活动墩、固定墩基础→升降塔、活动墩基础施工→拼组升降塔→拼组活动墩→拼组固定墩(升降塔、两座活动墩、固定墩可以同时拼组,平行作业)→栈桥梁拼组、架设→桥面系安装→栈桥调整。 3 拼组架设作业 3.1 基础施工 铁路活动栈桥各墩位基础均采纳临时性扩大枕木基础,基础平面图如图 2 所示。 图 2 基础平面图 基础施工中,在场地平整夯实后进行基础放样。基坑开挖前先精品文档---下载后可任意编辑开挖截水沟,开挖后应连续施工,机械开挖至基底标高以上 30cm 后,人工开挖至设计标高,避开扰动基地土质。开挖至标高后检查确认基坑土质、标高及平面情况,根据土质情况进行基底处理,如遇软基则进行软基处理,视情况...
