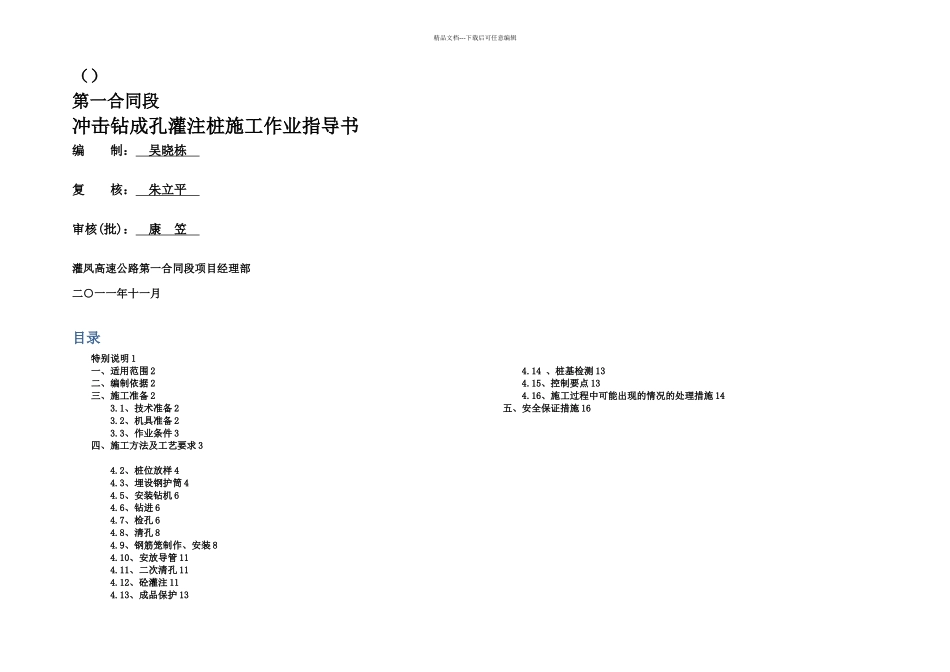

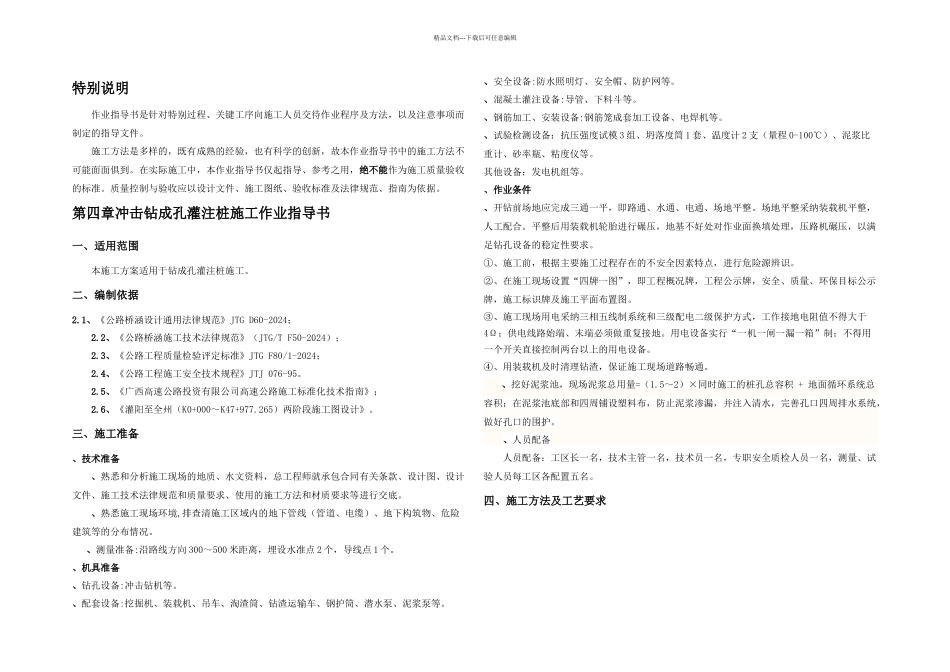

精品文档---下载后可任意编辑（）第一合同段冲击钻成孔灌注桩施工作业指导书编 制： 吴晓栋 复 核： 朱立平 审核(批)： 康 笠 灌凤高速公路第一合同段项目经理部二○一一年十一月目录特别说明 1一、适用范围 2二、编制依据 2三、施工准备 23.1、技术准备 23.2、机具准备 23.3、作业条件 3四、施工方法及工艺要求 34.2、桩位放样 44.3、埋设钢护筒 44.5、安装钻机 64.6、钻进 64.7、检孔 64.8、清孔 84.9、钢筋笼制作、安装 84.10、安放导管 114.11、二次清孔 114.12、砼灌注 114.13、成品保护 134.14 、桩基检测 134.15、控制要点 134.16、施工过程中可能出现的情况的处理措施 14五、安全保证措施 16精品文档---下载后可任意编辑特别说明作业指导书是针对特别过程、关键工序向施工人员交待作业程序及方法，以及注意事项而制定的指导文件。施工方法是多样的，既有成熟的经验，也有科学的创新，故本作业指导书中的施工方法不可能面面俱到。在实际施工中，本作业指导书仅起指导、参考之用，绝不能作为施工质量验收的标准。质量控制与验收应以设计文件、施工图纸、验收标准及法律规范、指南为依据。第四章冲击钻成孔灌注桩施工作业指导书一、适用范围本施工方案适用于钻成孔灌注桩施工。二、编制依据2.1、《公路桥涵设计通用法律规范》JTG D60-2024；2.2、《公路桥涵施工技术法律规范》（JTG/T F50-2024）；2.3、《公路工程质量检验评定标准》JTG F80/1-2024；2.4、《公路工程施工安全技术规程》JTJ 076-95。2.5、《广西高速公路投资有限公司高速公路施工标准化技术指南》；2.6、《灌阳至全州（K0+000～K47+977.265）两阶段施工图设计》。三、施工准备、技术准备、熟悉和分析施工现场的地质、水文资料，总工程师就承包合同有关条款、设计图、设计文件、施工技术法律规范和质量要求、使用的施工方法和材质要求等进行交底。、熟悉施工现场环境,排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。、测量准备:沿路线方向 300～500 米距离，埋设水准点 2 个，导线点 1 个。、机具准备、钻孔设备:冲击钻机等。、配套设备:挖掘机、装载机、吊车、淘渣筒、钻渣运输车、钢护筒、潜水泵、泥浆泵等。、安全设备:防水照明灯、安全帽、防护网等。、混凝土灌注设备:导管、下料斗等。、钢筋加工、安装设备:钢筋笼成套加工设备、电焊机等。、试验检测设备：抗压强度试模 3 组、坍落度筒 1 ...
