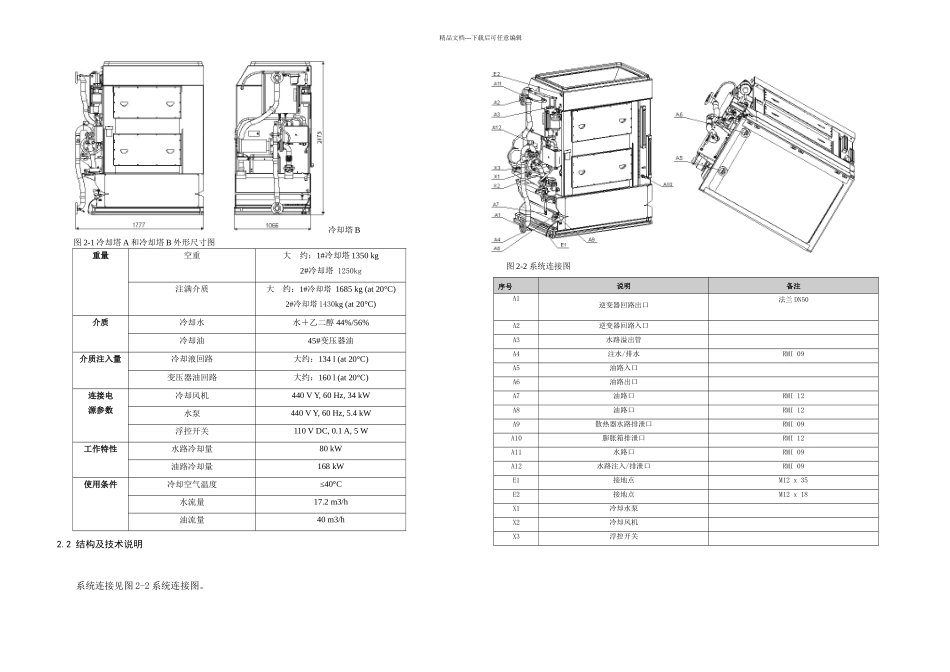

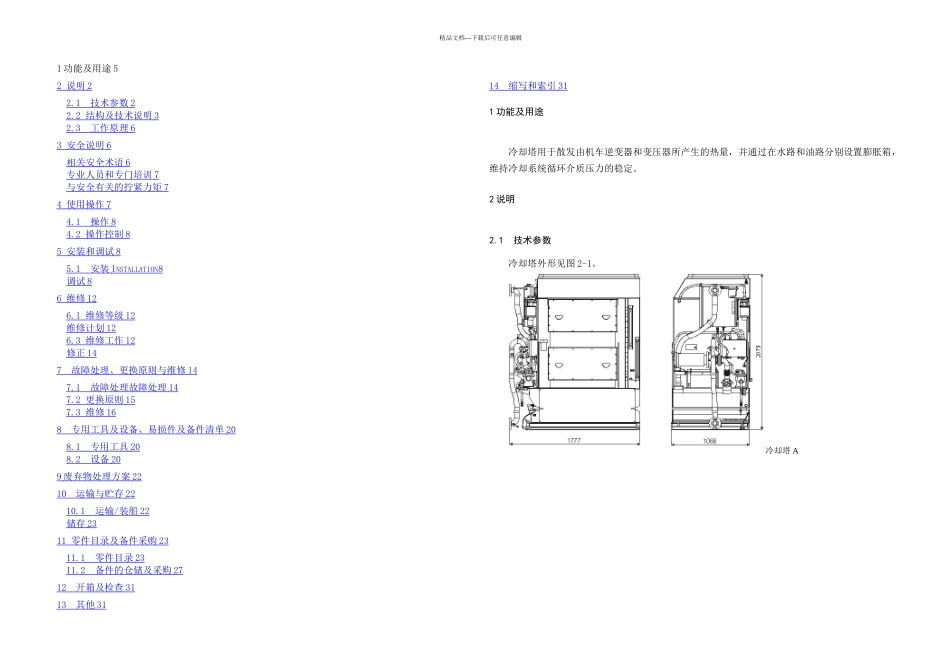

精品文档---下载后可任意编辑版本：第 1.0 版修改记录版本号更改日期更改的主要原因更改的章节与内容1.02024-04-24第一版全部目 录精品文档---下载后可任意编辑1 功能及用途 52 说明 2 2.1 技术参数 2 2.2 结构及技术说明 3 2.3 工作 原 理 6 3 安全说明 6 相关安全术语 6 专业人员和专门培训 7 与安全有关的拧紧力矩 7 4 使用操作 7 4.1 操作 8 4.2 操作控制 8 5 安装和调试 8 5.1 安装 INSTALLATION 8 调试 8 6 维修 12 6.1 维修等级 12 维修计划 12 6.3 维修工作 12 修正 14 7 故障处理、更换原则与维修 14 7.1 故障处理故障处理 14 7.2 更换原则 15 7.3 维修 16 8 专用工具及设备、易损件及备件清单 20 8.1 专用工具 20 8.2 设备 20 9 废弃物处理方案 22 10 运输与贮存 22 10.1 运输 / 装船 22 储存 23 11 零件目录及备件采购 23 11.1 零件目录 23 11.2 备件的仓储及采购 27 12 开箱及检查 31 13 其他 31 14 缩写和索引 31 1 功能及用途冷却塔用于散发由机车逆变器和变压器所产生的热量，并通过在水路和油路分别设置膨胀箱，维持冷却系统循环介质压力的稳定。2 说明2.1 技术参数冷却塔外形见图 2-1。冷却塔 A精品文档---下载后可任意编辑冷却塔 B图 2-1 冷却塔 A 和冷却塔 B 外形尺寸图重量空重大 约：1#冷却塔 1350 kg2#冷却塔 1250kg注满介质大 约：1#冷却塔 1685 kg (at 20°C)2#冷却塔 1430kg (at 20°C)介质冷却水水＋乙二醇 44%/56%冷却油45#变压器油介质注入量冷却液回路大约：134 l (at 20°C)变压器油回路大约：160 l (at 20°C)连接电源参数冷却风机440 V Y, 60 Hz, 34 kW水泵440 V Y, 60 Hz, 5.4 kW浮控开关110 V DC, 0.1 A, 5 W工作特性 水路冷却量80 kW油路冷却量168 kW使用条件冷却空气温度≤40°C水流量17.2 m3/h油流量40 m3/h2.2 结构及技术说明系统连接见图 2-2 系统连接图。图 2-2 系统连接图序号说明备注A1逆变器回路出口法兰 DN50A2逆变器回路入口A3水路溢出管A4注水/排水RMI 09 A5油路入口A6油路出口A7油路口RMI 12 A8油路口RMI 12 A9散热器水路排泄口 RMI 09 A10膨胀箱排泄口RMI 12 A11水路口RMI 09A12水路注入/排泄口RMI 09E1接地点M12 x 35E2接地点M12 x 18X1冷却水泵X2冷却风机X3浮控开关精品文档---下载后可任意编...
