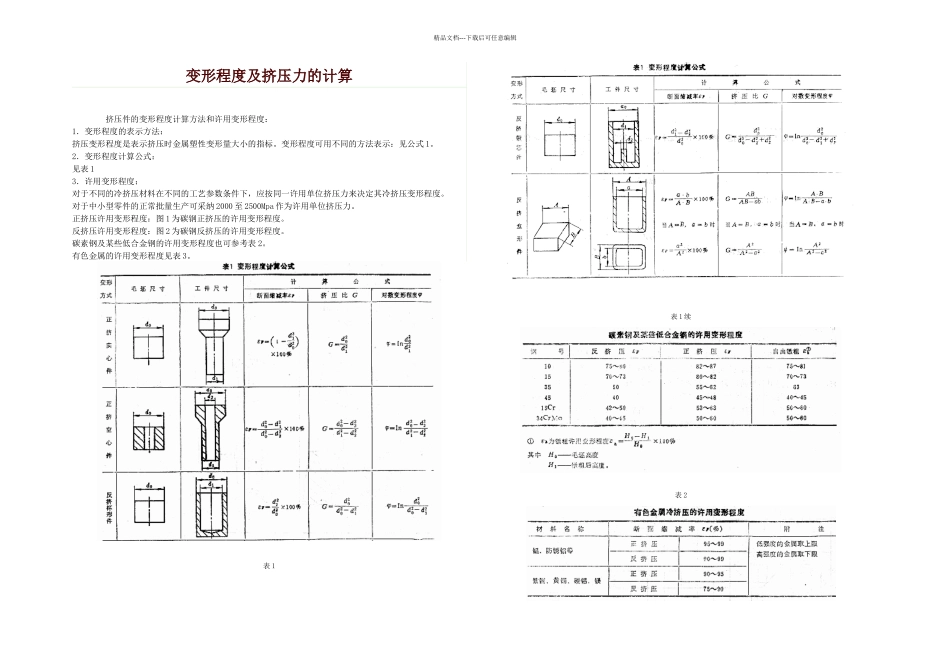

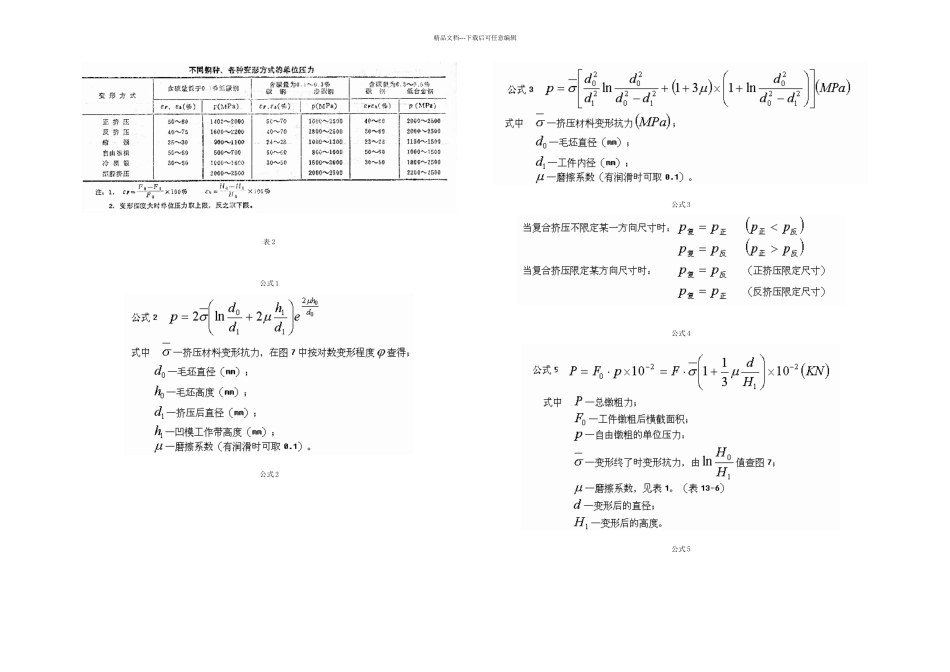

精品文档---下载后可任意编辑变形程度及挤压力的计算 挤压件的变形程度计算方法和许用变形程度:1.变形程度的表示方法:挤压变形程度是表示挤压时金属塑性变形量大小的指标。变形程度可用不同的方法表示:见公式 1。2.变形程度计算公式:见表 13.许用变形程度:对于不同的冷挤压材料在不同的工艺参数条件下,应按同一许用单位挤压力来决定其冷挤压变形程度。对于中小型零件的正常批量生产可采纳 2000 至 2500Mpa 作为许用单位挤压力。正挤压许用变形程度:图 1 为碳钢正挤压的许用变形程度。反挤压许用变形程度:图 2 为碳钢反挤压的许用变形程度。碳素钢及某些低合金钢的许用变形程度也可参考表 2。有色金属的许用变形程度见表 3。表 1 表 1 续 表 2 精品文档---下载后可任意编辑表 3 公式 1 图 1 图 2 1.图算法确定挤压力A.黑色金属挤压力的图算法:图 1、图 2、图 3 为正挤实心件、正挤空心件、反挤压的挤压力的计算图。用这组图表计算挤压力时,毛坯应经软化退火,并在挤压前进行磷化、润滑处理。它的计算方法见图上虚线所示。B.有色金属挤压力的图算法:图 4、图 5、图 6 分别为正挤实心件、正挤空心件、反挤压的单位挤压力 P 的计算图表。冷挤压的总挤压力可按公式 1 计算:2. 计算法确定挤压力用下列公式求冷挤压的单位压力:A.正挤压实心件的单位挤压力:见公式 2。 B.反挤压的单位挤压力:见公式 3。C.复合挤压的单位挤压力:复合挤压的压力低于单向正挤压和单向反挤压的压力。见公式 4。3. 镦粗变形力的计算A.自由镦粗时变形力:见公式 5。B.其它形式镦粗时变形力:见公式 6。C.其它变形方法的单位压力:表 2 列出了不同钢种、各种变形方式的单位压力,可作计算时参考。表 1 精品文档---下载后可任意编辑表 2 公式 1 公式 2 公式 3 公式 4 公式 5 精品文档---下载后可任意编辑公式 6 图 1 图 2 精品文档---下载后可任意编辑图 3 图 4 图 5 图 6 精品文档---下载后可任意编辑图 7 图 8 图 9 表 1 1. 图算法确定挤压力:图 1 是钢的温挤压单位压力计算图。图上的曲线是在图中所示模具参数的条件下获得的,挤压前模具预热到60 至 100 度,用油与石墨的混合剂润滑,加工温度在 600 度以下者,毛坯作磷化处理,600 度以上者,毛坯不预先处理。图中虚线上的箭头表明了查图方法。决定了单位挤压力便可按公式 1 计算挤压力:表...
