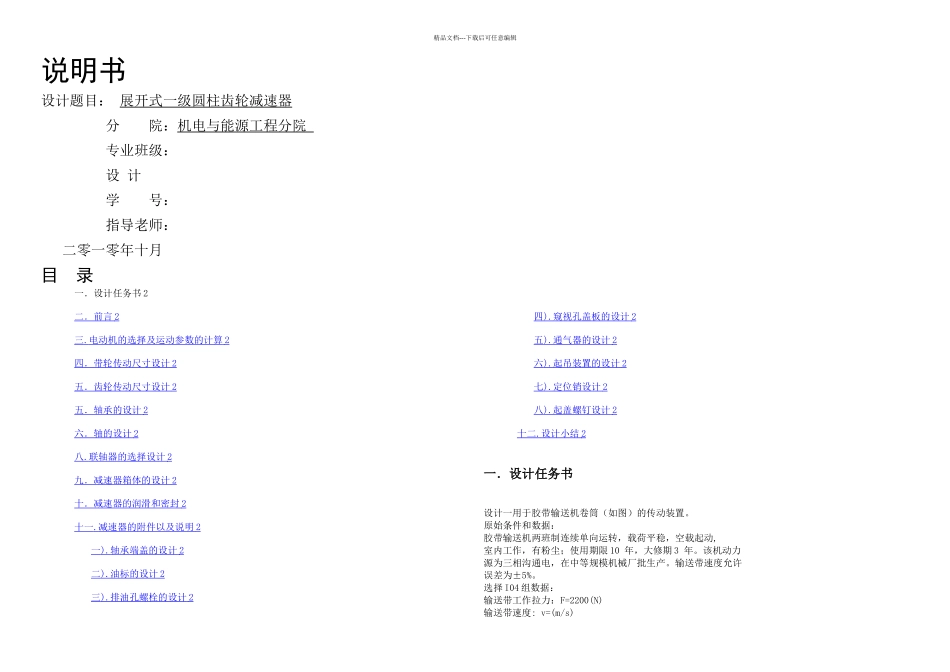

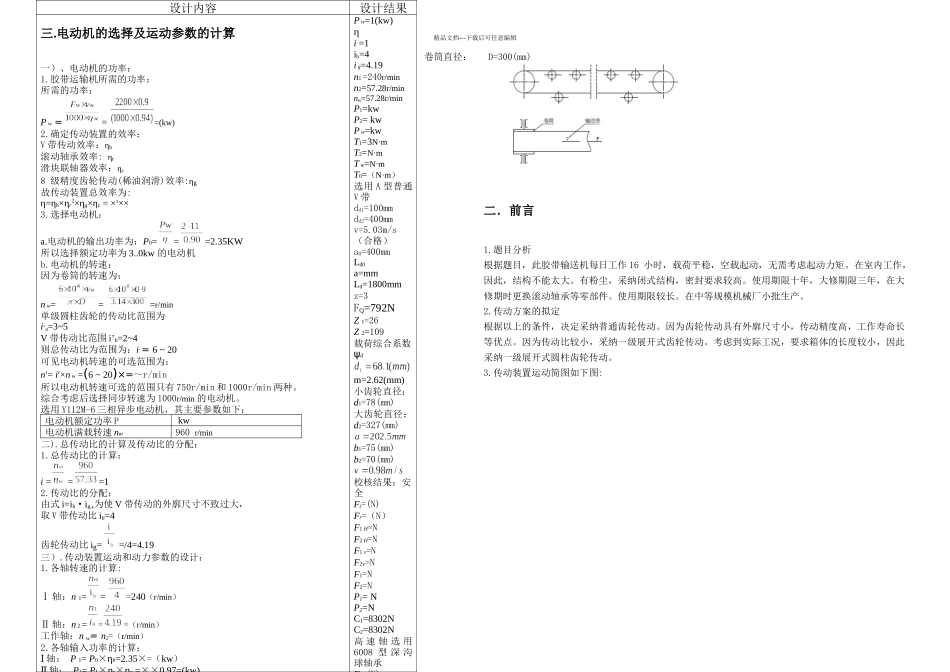

精品文档---下载后可任意编辑说明书设计题目： 展开式一级圆柱齿轮减速器分 院：机电与能源工程分院 专业班级：设 计学 号：指导老师： 二零一零年十月目 录一．设计任务书 2二．前言 2 三 . 电动机的选择及运动参数的计算 2 四．带轮传动尺寸设计 2 五．齿轮传动尺寸设计 2 五．轴承的设计 2 六．轴的设计 2 八 . 联轴器的选择设计 2 九．减速器箱体的设计 2 十．减速器的润滑和密封 2 十一 . 减速器的附件以及说明 2 一 ). 轴承端盖的设计 2 二 ). 油标的设计 2 三 ). 排油孔螺栓的设计 2 四 ). 窥视孔盖板的设计 2 五 ). 通气器的设计 2 六 ). 起吊装置的设计 2 七 ). 定位销设计 2 八 ). 起盖螺钉设计 2 十二 . 设计小结 2 一．设计任务书设计一用于胶带输送机卷筒（如图）的传动装置。原始条件和数据：胶带输送机两班制连续单向运转，载荷平稳，空载起动,室内工作，有粉尘；使用期限 10 年，大修期 3 年。该机动力源为三相沟通电，在中等规模机械厂批生产。输送带速度允许误差为±5%。选择 I04 组数据：输送带工作拉力：F=2200(N)输送带速度: v=(m/s)精品文档---下载后可任意编辑卷筒直径： D=300(mm)二．前言1.题目分析根据题目，此胶带输送机每日工作 16 小时，载荷平稳，空载起动，无需考虑起动力矩。在室内工作，因此，结构不能太大。有粉尘，采纳闭式结构，密封要求较高。使用期限十年，大修期限三年，在大修期时更换滚动轴承等零部件。使用期限较长。在中等规模机械厂小批生产。2.传动方案的拟定根据以上的条件，决定采纳普通齿轮传动。因为齿轮传动具有外廓尺寸小，传动精度高，工作寿命长等优点。因为传动比较小，采纳一级展开式齿轮传动。考虑到实际工况，要求箱体的长度较小，因此采纳一级展开式圆柱齿轮传动。3.传动装置运动简图如下图:设计内容设计结果三.电动机的选择及运动参数的计算一）、电动机的功率：1.胶带运输机所需的功率：所需的功率：P w == =(kw)2.确定传动装置的效率：V 带传动效率：ηb滚动轴承效率: ηr滑块联轴器效率：ηc8 级精度齿轮传动(稀油润滑)效率:ηg故传动装置总效率为:η=ηb×ηr2×ηg×ηc = ×2××3.选择电动机：a.电动机的输出功率为：P0===2.35KW所以选择额定功率为 3..0kw 的电动机b.电动机的转速：因为卷筒的转速为：n w== =r/min单级圆柱齿轮的传动比范围为'i‘g=3~5V 带传动比范围 i’b=2~...
