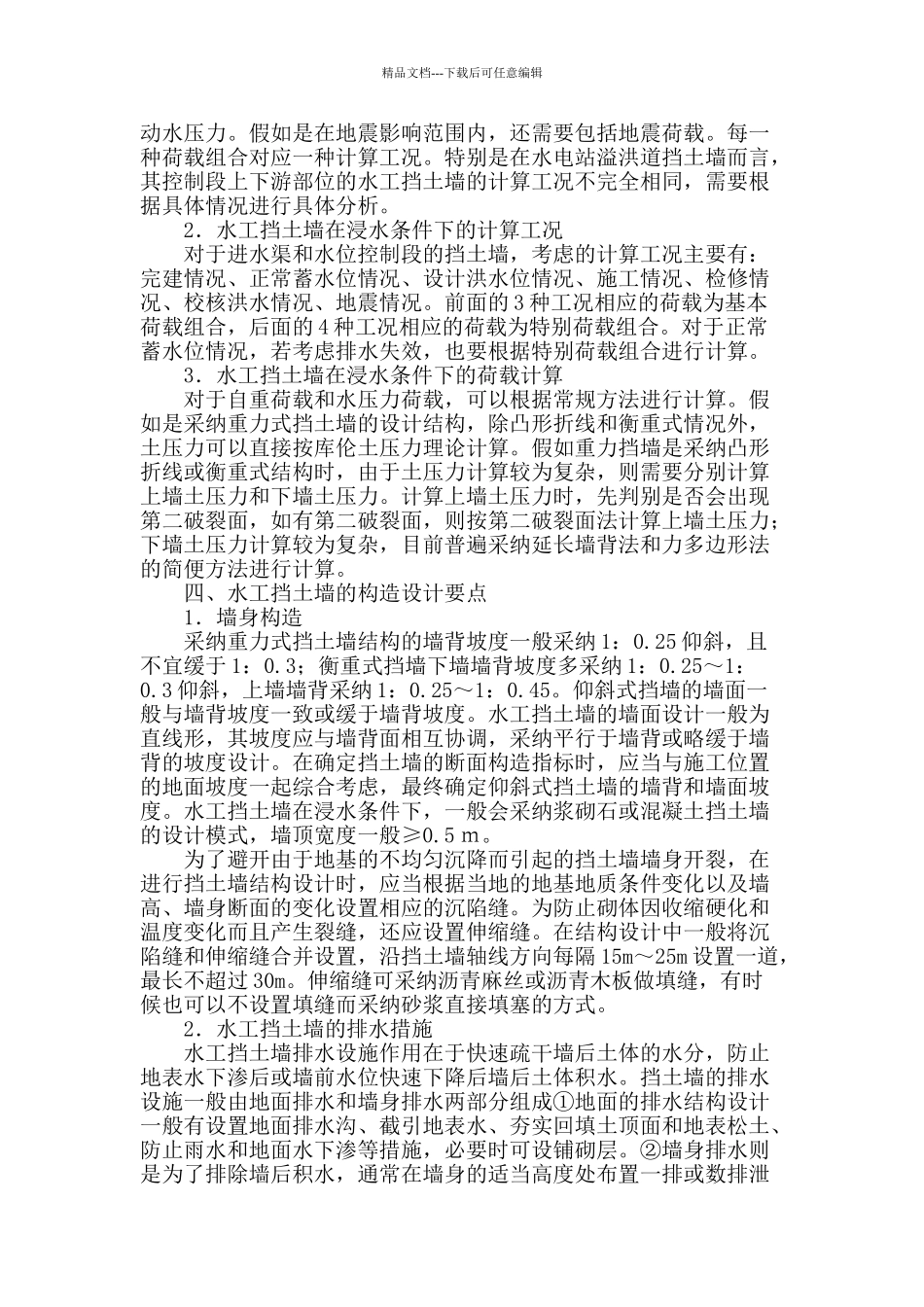

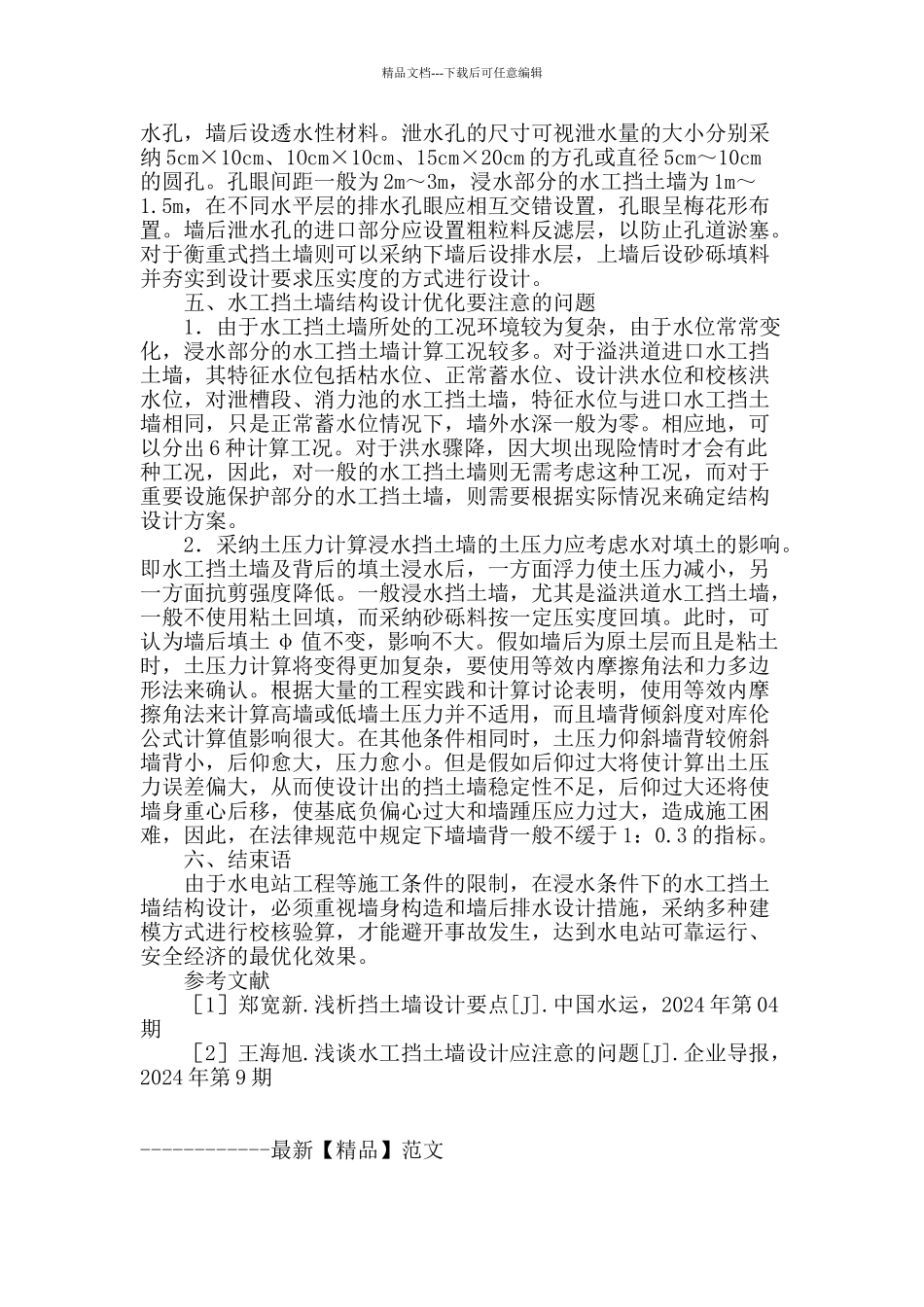

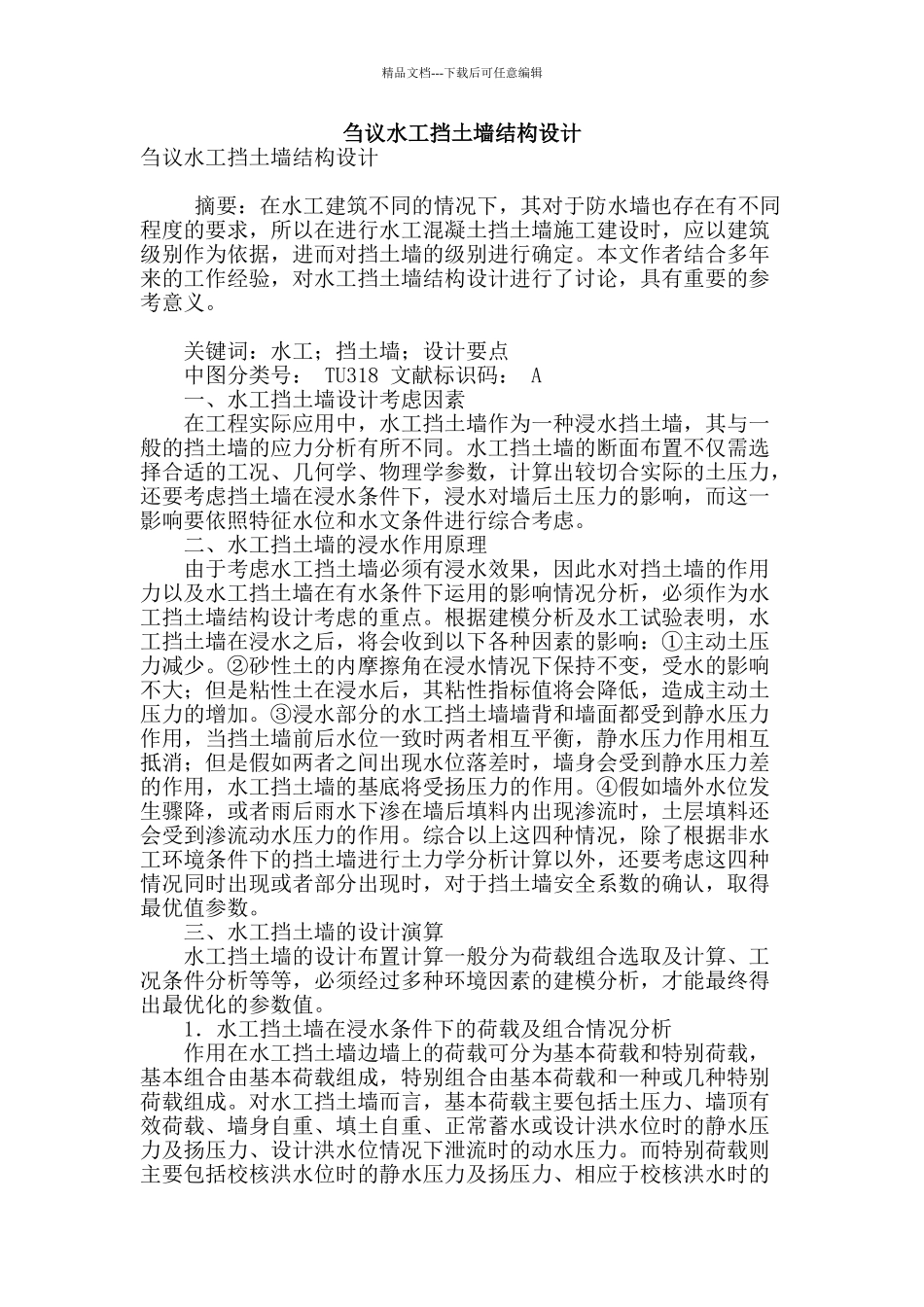

精品文档---下载后可任意编辑刍议水工挡土墙结构设计刍议水工挡土墙结构设计 摘要：在水工建筑不同的情况下，其对于防水墙也存在有不同程度的要求，所以在进行水工混凝土挡土墙施工建设时，应以建筑级别作为依据，进而对挡土墙的级别进行确定。本文作者结合多年来的工作经验，对水工挡土墙结构设计进行了讨论，具有重要的参考意义。 关键词：水工；挡土墙；设计要点 中图分类号： TU318 文献标识码： A 一、水工挡土墙设计考虑因素 在工程实际应用中，水工挡土墙作为一种浸水挡土墙，其与一般的挡土墙的应力分析有所不同。水工挡土墙的断面布置不仅需选择合适的工况、几何学、物理学参数，计算出较切合实际的土压力，还要考虑挡土墙在浸水条件下，浸水对墙后土压力的影响，而这一影响要依照特征水位和水文条件进行综合考虑。 二、水工挡土墙的浸水作用原理 由于考虑水工挡土墙必须有浸水效果，因此水对挡土墙的作用力以及水工挡土墙在有水条件下运用的影响情况分析，必须作为水工挡土墙结构设计考虑的重点。根据建模分析及水工试验表明，水工挡土墙在浸水之后，将会收到以下各种因素的影响：①主动土压力减少。②砂性土的内摩擦角在浸水情况下保持不变，受水的影响不大；但是粘性土在浸水后，其粘性指标值将会降低，造成主动土压力的增加。③浸水部分的水工挡土墙墙背和墙面都受到静水压力作用，当挡土墙前后水位一致时两者相互平衡，静水压力作用相互抵消；但是假如两者之间出现水位落差时，墙身会受到静水压力差的作用，水工挡土墙的基底将受扬压力的作用。④假如墙外水位发生骤降，或者雨后雨水下渗在墙后填料内出现渗流时，土层填料还会受到渗流动水压力的作用。综合以上这四种情况，除了根据非水工环境条件下的挡土墙进行土力学分析计算以外，还要考虑这四种情况同时出现或者部分出现时，对于挡土墙安全系数的确认，取得最优值参数。 三、水工挡土墙的设计演算 水工挡土墙的设计布置计算一般分为荷载组合选取及计算、工况条件分析等等，必须经过多种环境因素的建模分析，才能最终得出最优化的参数值。 1．水工挡土墙在浸水条件下的荷载及组合情况分析 作用在水工挡土墙边墙上的荷载可分为基本荷载和特别荷载，基本组合由基本荷载组成，特别组合由基本荷载和一种或几种特别荷载组成。对水工挡土墙而言，基本荷载主要包括土压力、墙顶有效荷载、墙身自重、填土自重、正常蓄水或设计洪水位时的静水压力及扬压力、设计洪水位情况下...
