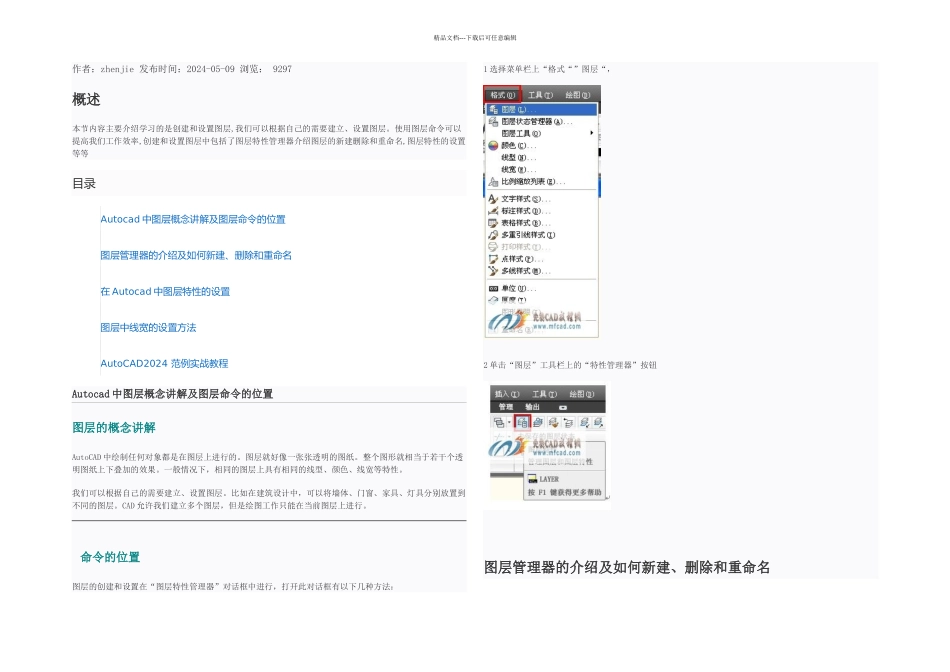

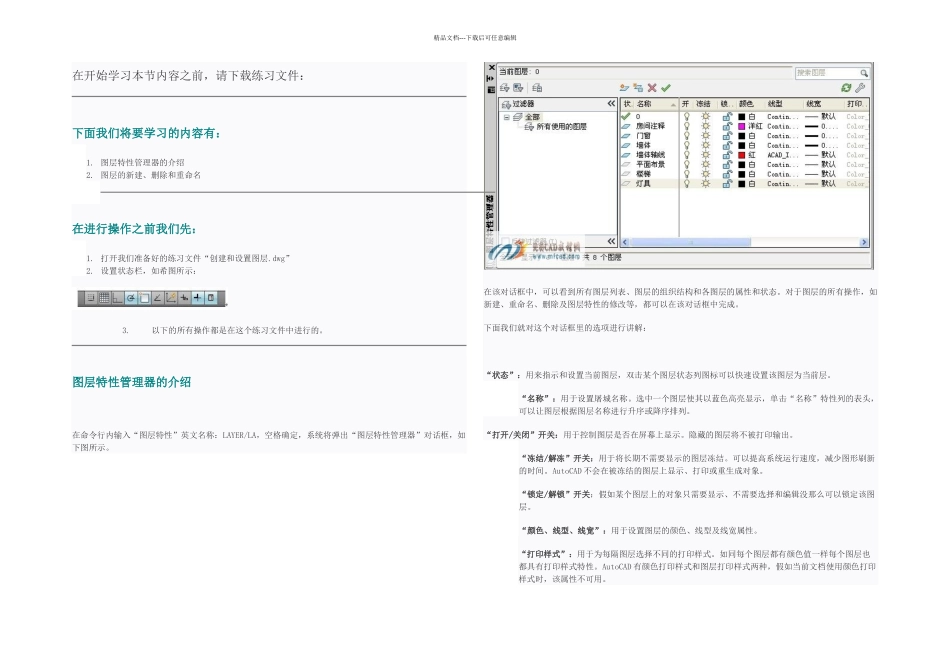

精品文档---下载后可任意编辑作者：zhenjie 发布时间：2024-05-09 浏览： 9297 概述本节内容主要介绍学习的是创建和设置图层,我们可以根据自己的需要建立、设置图层。使用图层命令可以提高我们工作效率,创建和设置图层中包括了图层特性管理器介绍图层的新建删除和重命名,图层特性的设置等等目录Autocad 中图层概念讲解及图层命令的位置图层管理器的介绍及如何新建、删除和重命名在 Autocad 中图层特性的设置图层中线宽的设置方法AutoCAD2024 范例实战教程Autocad 中图层概念讲解及图层命令的位置图层的概念讲解AutoCAD 中绘制任何对象都是在图层上进行的。图层就好像一张张透明的图纸。整个图形就相当于若干个透明图纸上下叠加的效果。一般情况下，相同的图层上具有相同的线型、颜色、线宽等特性。我们可以根据自己的需要建立、设置图层。比如在建筑设计中，可以将墙体、门窗、家具、灯具分别放置到不同的图层。CAD 允许我们建立多个图层，但是绘图工作只能在当前图层上进行。 命令的位置图层的创建和设置在“图层特性管理器”对话框中进行，打开此对话框有以下几种方法：1 选择菜单栏上“格式“”图层“，2 单击“图层”工具栏上的“特性管理器”按钮 图层管理器的介绍及如何新建、删除和重命名精品文档---下载后可任意编辑在开始学习本节内容之前，请下载练习文件：下面我们将要学习的内容有：1. 图层特性管理器的介绍 2. 图层的新建、删除和重命名 在进行操作之前我们先：1. 打开我们准备好的练习文件“创建和设置图层.dwg” 2. 设置状态栏，如希图所示： 3. 以下的所有操作都是在这个练习文件中进行的。图层特性管理器的介绍 在命令行内输入“图层特性”英文名称：LAYER/LA，空格确定，系统将弹出“图层特性管理器”对话框，如下图所示。在该对话框中，可以看到所有图层列表、图层的组织结构和各图层的属性和状态。对于图层的所有操作，如新建、重命名、删除及图层特性的修改等，都可以在该对话框中完成。下面我们就对这个对话框里的选项进行讲解： “状态”：用来指示和设置当前图层，双击某个图层状态列图标可以快速设置该图层为当前层。“名称”：用于设置屠城名称。选中一个图层使其以蓝色高亮显示，单击“名称”特性列的表头，可以让图层根据图层名称进行升序或降序排列。“打开/关闭”开关：用于控制图层是否在屏幕上显示。隐藏的图层将不被打印输出。“冻结/解冻”开关：用于将长期不需要显示的图层冻结。可...
