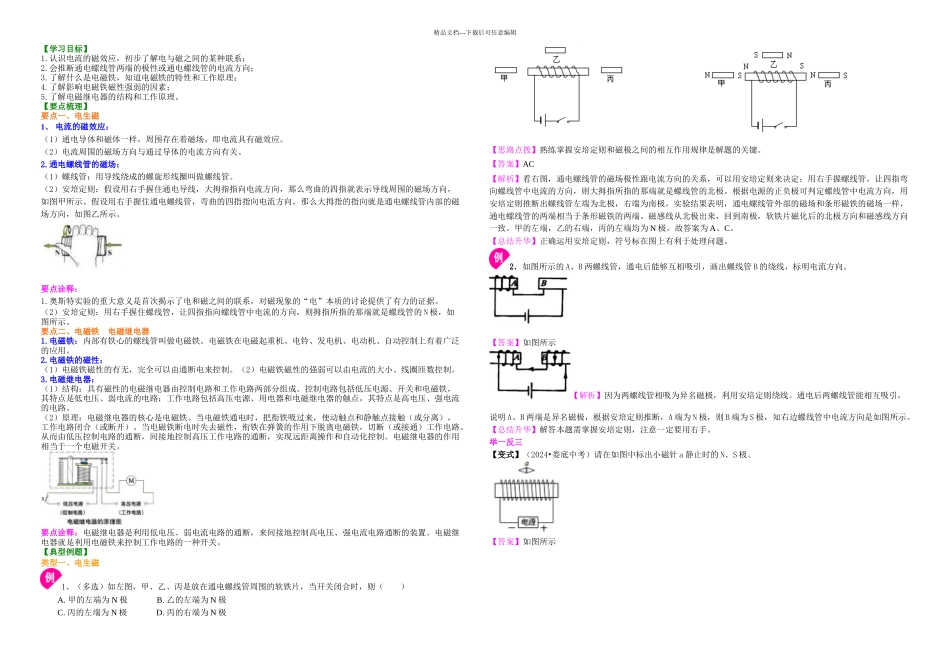

精品文档---下载后可任意编辑【学习目标】1.认识电流的磁效应,初步了解电与磁之间的某种联系;2.会推断通电螺线管两端的极性或通电螺线管的电流方向;3.了解什么是电磁铁,知道电磁铁的特性和工作原理;4.了解影响电磁铁磁性强弱的因素;5.了解电磁继电器的结构和工作原理。【要点梳理】要点一、电生磁1、 电流的磁效应:(1)通电导体和磁体一样,周围存在着磁场,即电流具有磁效应。(2)电流周围的磁场方向与通过导体的电流方向有关。2.通电螺线管的磁场:(1)螺线管:用导线绕成的螺旋形线圈叫做螺线管。(2)安培定则:假设用右手握住通电导线,大拇指指向电流方向,那么弯曲的四指就表示导线周围的磁场方向,如图甲所示。假设用右手握住通电螺线管,弯曲的四指指向电流方向,那么大拇指的指向就是通电螺线管内部的磁场方向,如图乙所示。要点诠释:1.奥斯特实验的重大意义是首次揭示了电和磁之间的联系,对磁现象的“电”本质的讨论提供了有力的证据。(2)安培定则:用右手握住螺线管,让四指指向螺线管中电流的方向,则拇指所指的那端就是螺线管的 N 极,如图所示。要点二、电磁铁 电磁继电器1.电磁铁:内部有铁心的螺线管叫做电磁铁。电磁铁在电磁起重机、电铃、发电机、电动机、自动控制上有着广泛的应用。2.电磁铁的磁性:(1)电磁铁磁性的有无,完全可以由通断电来控制。(2)电磁铁磁性的强弱可以由电流的大小、线圈匝数控制。3.电磁继电器:(1)结构:具有磁性的电磁继电器由控制电路和工作电路两部分组成。控制电路包括低压电源、开关和电磁铁,其特点是低电压、弱电流的电路;工作电路包括高压电源、用电器和电磁继电器的触点,其特点是高电压、强电流的电路。(2)原理:电磁继电器的核心是电磁铁。当电磁铁通电时,把衔铁吸过来,使动触点和静触点接触(或分离),工作电路闭合(或断开)。当电磁铁断电时失去磁性,衔铁在弹簧的作用下脱离电磁铁,切断(或接通)工作电路。从而由低压控制电路的通断,间接地控制高压工作电路的通断,实现远距离操作和自动化控制。电磁继电器的作用相当于一个电磁开关。 要点诠释:电磁继电器是利用低电压、弱电流电路的通断,来间接地控制高电压、强电流电路通断的装置。电磁继电器就是利用电磁铁来控制工作电路的一种开关。【典型例题】类型一、电生磁1、(多选)如左图,甲、乙、丙是放在通电螺线管周围的软铁片,当开关闭合时,则( )A. 甲的左端为 N 极 B. 乙的左端为 N ...
