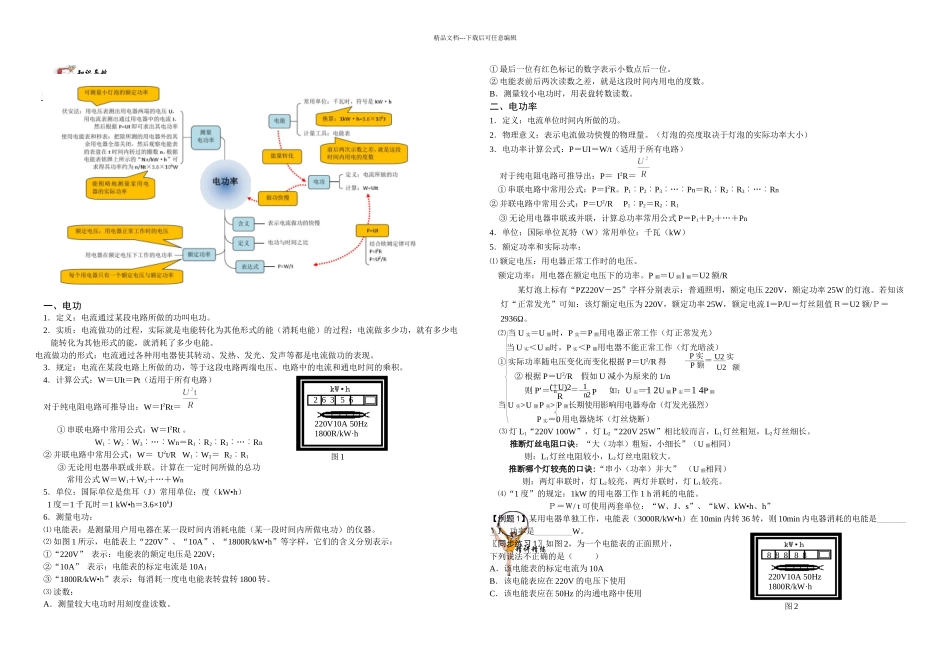

知识导航图 1220V10A 50Hz1800R/kW·h2 6 3 5 6P 实 P 额 U2 额U2 实＝P＝RU)2n 1 n 21(精讲精练图 2220V10A 50Hz1800R/kW·h8 8 8 8 8精品文档---下载后可任意编辑一、电功1．定义：电流通过某段电路所做的功叫电功
2．实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能
电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现
3．规定：电流在某段电路上所做的功，等于这段电路两端电压、电路中的电流和通电时间的乘积
4．计算公式：W＝UIt＝Pt（适用于所有电路）对于纯电阻电路可推导出：W＝I2Rt＝① 串联电路中常用公式：W＝I2Rt
W1︰W2︰W3︰…︰Wn＝R1︰R2︰R3︰…︰Rn② 并联电路中常用公式：W＝ U2t/R W1︰W2＝ R2︰R1③ 无论用电器串联或并联
计算在一定时间所做的总功常用公式 W＝W1＋W2＋…＋Wn5．单位：国际单位是焦耳（J）常用单位：度（kW•h） 1 度＝1 千瓦时＝1 kW•h＝3
6×106J6．测量电功：⑴ 电能表：是测量用户用电器在某一段时间内消耗电能（某一段时间内所做电功）的仪器
⑵ 如图 1 所示，电能表上“220V”、“10A”、“1800R/kW•h”等字样，它们的含义分别表示：①“220V” 表示：电能表的额定电压是 220V；②“10A” 表示：电能表的标定电流是 10A；③“1800R/kW•h”表示：每消耗一度电电能表转盘转 1800 转
⑶ 读数：A．测量较大电功时用刻度盘读数
① 最后一位有红色标记的数字表示小数点后一位
② 电能表前后两次读数之差，就是这段时间内用电的度数
B．测量较小电功时，用表盘转数读数
