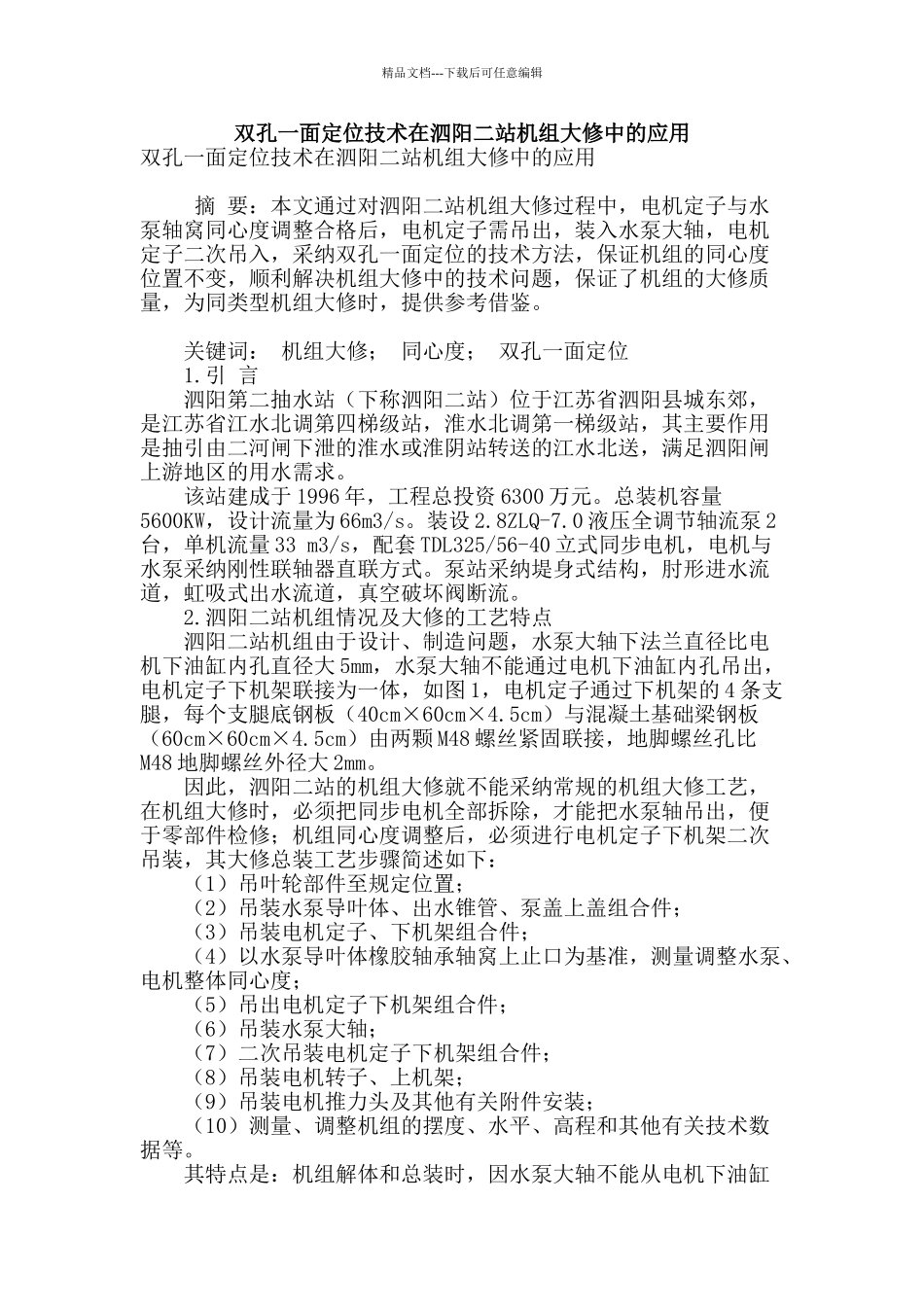

双孔一面定位技术在泗阳二站机组大修中的应用

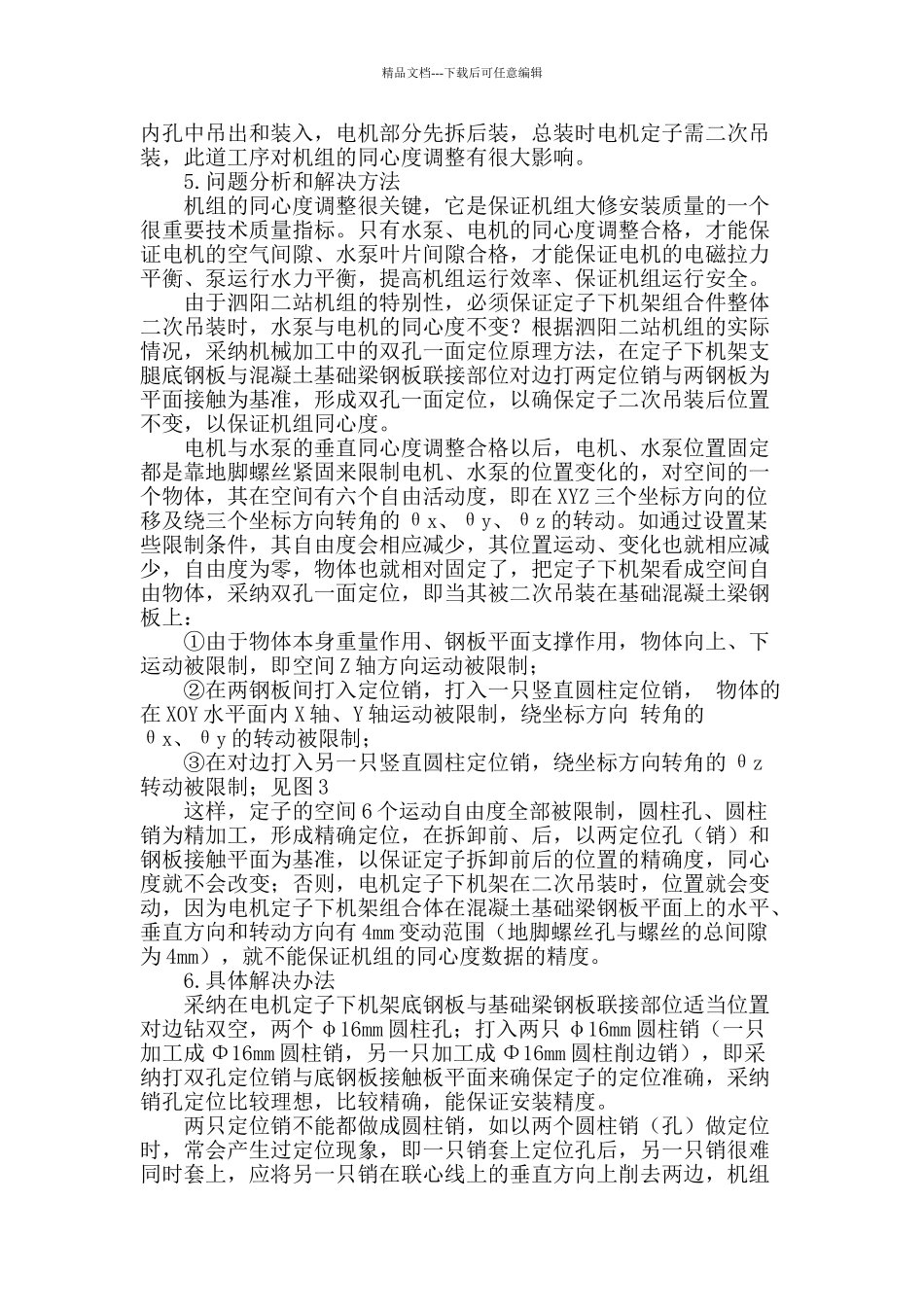

精品文档---下载后可任意编辑双孔一面定位技术在泗阳二站机组大修中的应用双孔一面定位技术在泗阳二站机组大修中的应用 摘 要：本文通过对泗阳二站机组大修过程中，电机定子与水泵轴窝同心度调整合格后，电机定子需吊出，装入水泵大轴，电机定子二次吊入，采纳双孔一面定位的技术方法，保证机组的同心度位置不变，顺利解决机组大修中的技术问题，保证了机组的大修质量，为同类型机组大修时，提供参考借鉴。 关键词： 机组大修； 同心度； 双孔一面定位 1.引 言 泗阳第二抽水站（下称泗阳二站）位于江苏省泗阳县城东郊，是江苏省江水北调第四梯级站，淮水北调第一梯级站，其主要作用是抽引由二河闸下泄的淮水或淮阴站转送的江水北送，满足泗阳闸上游地区的用水需求。 该站建成于 1996 年，工程总投资 6300 万元。总装机容量5600KW，设计流量为 66m3/s。装设 2.8ZLQ-7.0 液压全调节轴流泵 2台，单机流量 33 m3/s，配套 TDL325/56-40 立式同步电机，电机与水泵采纳刚性联轴器直联方式。泵站采纳堤身式结构，肘形进水流道，虹吸式出水流道，真空破坏阀断流。 2.泗阳二站机组情况及大修的工艺特点 泗阳二站机组由于设计、制造问题，水泵大轴下法兰直径比电机下油缸内孔直径大 5mm，水泵大轴不能通过电机下油缸内孔吊出，电机定子下机架联接为一体，如图 1，电机定子通过下机架的 4 条支腿，每个支腿底钢板（40cm×60cm×4.5cm）与混凝土基础梁钢板（60cm×60cm×4.5cm）由两颗 M48 螺丝紧固联接，地脚螺丝孔比M48 地脚螺丝外径大 2mm。 因此，泗阳二站的机组大修就不能采纳常规的机组大修工艺，在机组大修时，必须把同步电机全部拆除，才能把水泵轴吊出，便于零部件检修；机组同心度调整后，必须进行电机定子下机架二次吊装，其大修总装工艺步骤简述如下： （1）吊叶轮部件至规定位置； （2）吊装水泵导叶体、出水锥管、泵盖上盖组合件； （3）吊装电机定子、下机架组合件； （4）以水泵导叶体橡胶轴承轴窝上止口为基准，测量调整水泵、电机整体同心度； （5）吊出电机定子下机架组合件； （6）吊装水泵大轴； （7）二次吊装电机定子下机架组合件； （8）吊装电机转子、上机架； （9）吊装电机推力头及其他有关附件安装； （10）测量、调整机组的摆度、水平、高程和其他有关技术数据等。 其特点是：机组解体和总装时，因水泵大轴不能从电机下油缸精品文档---下载后可任意编辑内孔中吊出和装入，电机部分先...
