快速公路高架连续箱梁支架预压方案new

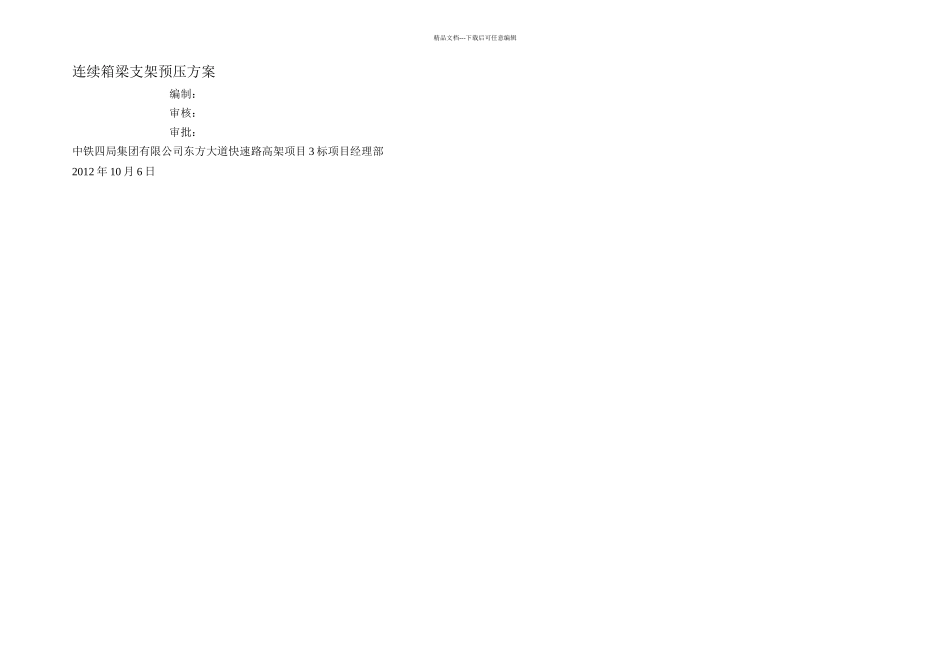

快速公路高架连续箱梁支架预压方案new_第1页
1/8

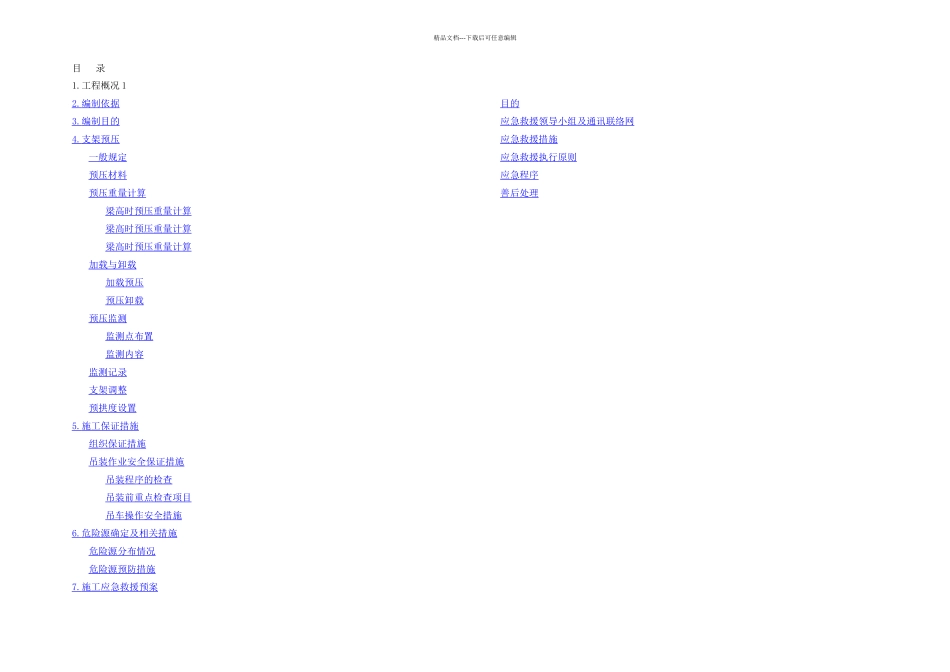

快速公路高架连续箱梁支架预压方案new_第2页
2/8
快速公路高架连续箱梁支架预压方案new_第3页
3/8
精品文档---下载后可任意编辑连续箱梁支架预压方案编制:审核:审批:中铁四局集团有限公司东方大道快速路高架项目 3 标项目经理部2012 年 10 月 6 日精品文档---下载后可任意编辑目 录1.工程概况 12. 编制依据 3. 编制目的 4. 支架预压 一般规定 预压材料 预压重量计算 梁高时预压重量计算 梁高时预压重量计算 梁高时预压重量计算 加载与卸载 加载预压 预压卸载 预压监测 监测点布置 监测内容 监测记录 支架调整 预拱度设置 5. 施工保证措施 组织保证措施 吊装作业安全保证措施 吊装程序的检查 吊装前重点检查项目 吊车操作安全措施 6. 危险源确定及相关措施 危险源分布情况 危险源预防措施 7. 施工应急救援预案 目的 应急救援领导小组及通讯联络网 应急救援措施 应急救援执行原则 应急程序 善后处理 精品文档---下载后可任意编辑东方大道快速路高架项目 3 标段起点里程 K6+556,终点里程 K9+160,先后上跨新兴路、瑞兴路、振兴路,主线高架全长,设 1 对平行式上下匝道。上部结构采纳跨径 28m、29m、30m 三跨或四跨一联连续箱梁,共计 28 联,为等高度预应力混凝土流线型箱梁,单箱多室,大挑臂,按纵横双向预应力设计;主线桥梁的横断面按双向6 车道布置,标准桥宽为 25m,梁高;跨越规划新兴路采纳跨径 30m+45m+30m 连续箱梁,梁高;跨越瑞兴路采纳跨径 30m+35m+30m 和跨径 30m+40m+30m 两联连续箱梁,梁高;跨越河道采纳跨径 30m+40m+30m 连续箱梁,梁高;上下匝道区域桥面宽度由 25m~渐变;匝道按单向 2 车道布置,标准桥宽,共计 5 联。(1)《公路桥涵施工技术法律规范》(JTG/T F50-2024)(2)《钢管满堂支架预压技术规程》(JGJ/T 194-2024)(3)本标段设计施工图总说明为保证施工安全、提高现浇梁质量,在箱梁支架搭设完毕,箱梁底模衬板铺好后,对支架进行超载预压。预压一是消除支架及地基的非弹性变形,二是得到支架的弹性变形值作为施工预留拱度的依据。4.支架预压支架预压应在支架基础预压合格后进行。不同类型的支架应根据支架高度、支架基础情况等选择具有代表性区域进行预压。支架预压加载范围不应小于现浇混凝土结构物的实际投影面。支架预压前,应布置支架的沉降监测点;支架预压过程中,应对支架的沉降进行监测。在全部加载完成后的支架预压监测过程中,当满足下列条件之一时,应判定支架预压合格:(1)各监测点最初 24h 的沉降量平均值...
