怎样用origin在一张图上做多条XRD谱线并画出标准谱图

怎样用origin在一张图上做多条XRD谱线并画出标准谱图_第1页
1/15
怎样用origin在一张图上做多条XRD谱线并画出标准谱图_第2页
2/15
怎样用origin在一张图上做多条XRD谱线并画出标准谱图_第3页
3/15

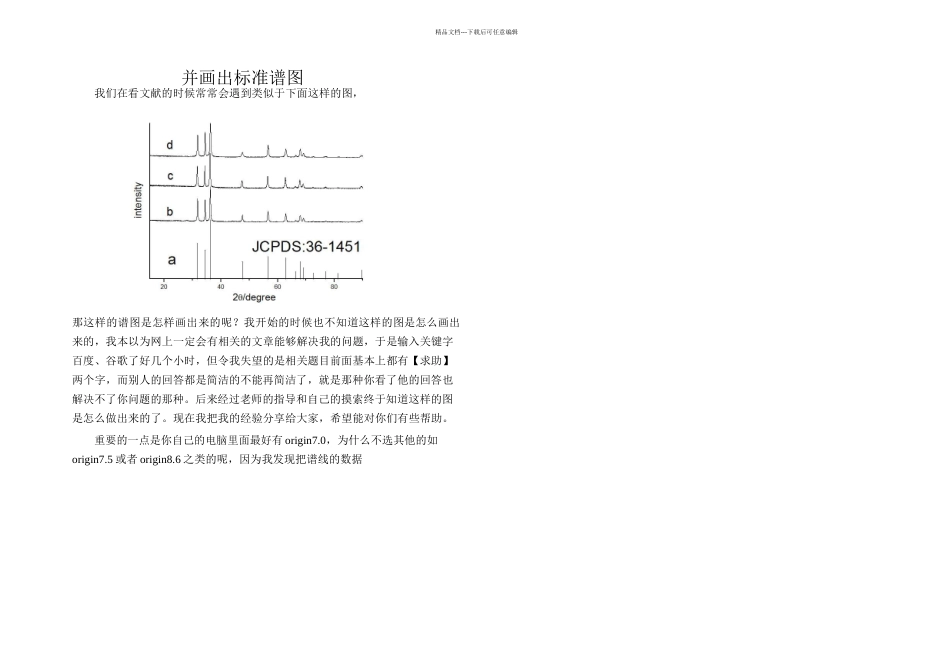

精品文档---下载后可任意编辑并画出标准谱图我们在看文献的时候常常会遇到类似于下面这样的图,那这样的谱图是怎样画出来的呢?我开始的时候也不知道这样的图是怎么画出来的,我本以为网上一定会有相关的文章能够解决我的问题,于是输入关键字百度、谷歌了好几个小时,但令我失望的是相关题目前面基本上都有【求助】两个字,而别人的回答都是简洁的不能再简洁了,就是那种你看了他的回答也解决不了你问题的那种。后来经过老师的指导和自己的摸索终于知道这样的图是怎么做出来的了。现在我把我的经验分享给大家,希望能对你们有些帮助。重要的一点是你自己的电脑里面最好有 origin7.0,为什么不选其他的如origin7.5 或者 origin8.6 之类的呢,因为我发现把谱线的数据精品文档---下载后可任意编辑导入 origin8.6 之后点“line”谱图出不来,而用 origin7.5 移动坐标轴时对应的谱图不跟着一起移动。假如你的电脑里面没有 origin7.0 那也没有关系,在本文的最下面给出了 origin7.0 的下载地址。一、制作 PDF 卡片标准谱图1.打开 origin7.0,按下列操作依次进行:file—import—singleASCII„。在打开的对话框中把文件类型选择为*txt,然后选中你从 jade 软件里面导出来的pdf 标准卡片相关信息的 txt 文件,这样的文件名字一般以 PDF#开头,我这里面就是 PDF#36-1 这个文件。然后我们点击【打开】。然后我们新建一个 worksheet,把以 PDF#361451 命名的 worksheet 中强度 I(f)和 2θ 角度两列复制到新建的 worksheet(注意复制后 A(X)是 2θ 角度的数据,B(Y)是强度 I(f)数据)。精品文档---下载后可任意编辑精品文档---下载后可任意编辑然后我们把以 PDF#361451 命名的 woeksheet 关闭,只保留复制后的那张 worksheet。2.作图。选中两列数据,依次点击 plot—line,得出的结果如下图所示:。一般的标准谱图我们要做成竖线,而我们得到的却是曲线,那我们怎样把曲线变成竖线呢?别走开,广告之后更精彩!我们买衣服总是买物美价廉的,经我发现有个网站正好能满足大家的需要,所以我向大家推举她的服装店,它就是——琴之美时尚女装店:h t tp : // x ia o j i n q i n . t a o b a o . c o m 欢迎大家的光临!这时我们需要做的是在这幅图上右击鼠标,点击其中的 plotdetails,在新出来对话框中的 PlotType 后面选择 Scatter,精品文档---下载后可任意编辑在 Size 那里把 8 ...
