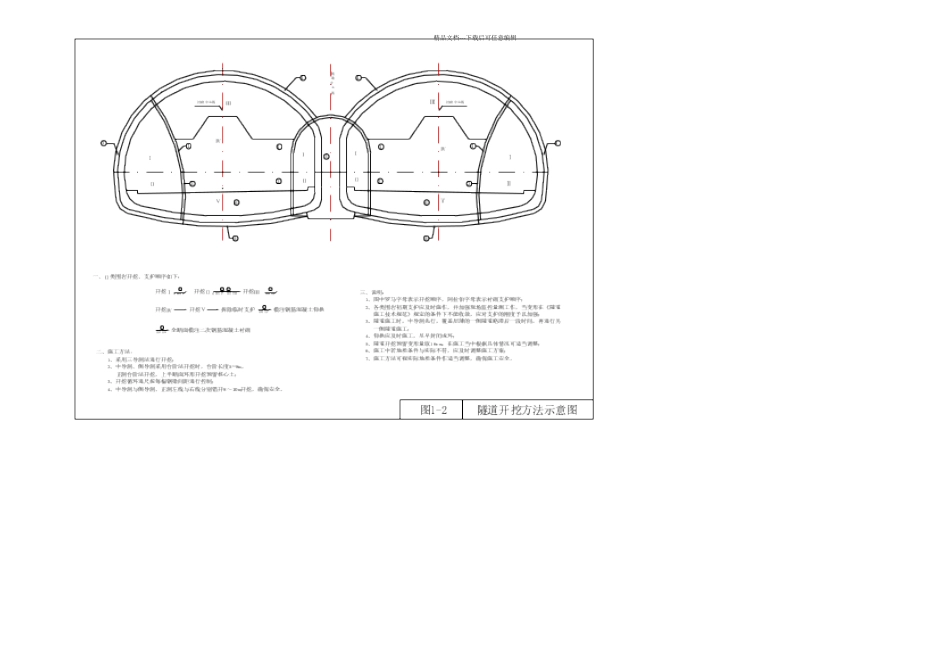

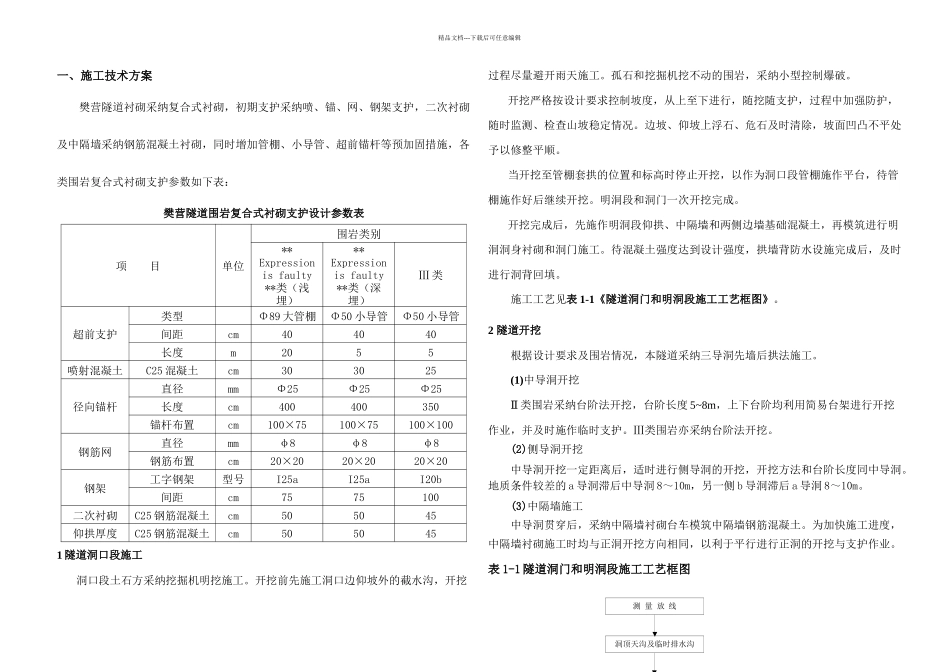

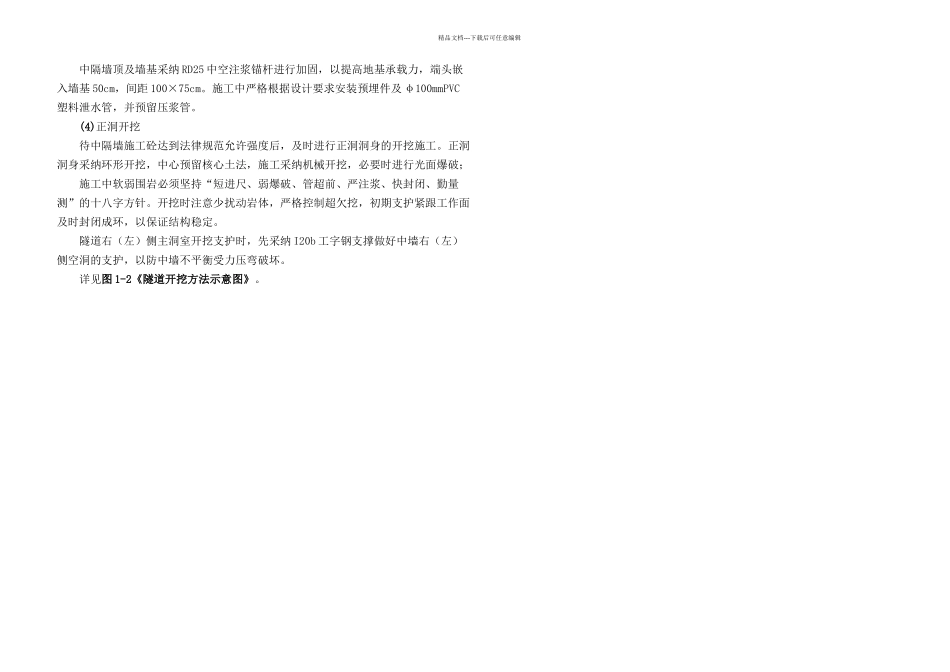

测 量 放 线洞顶天沟及临时排水沟精品文档---下载后可任意编辑一、施工技术方案樊营隧道衬砌采纳复合式衬砌，初期支护采纳喷、锚、网、钢架支护，二次衬砌及中隔墙采纳钢筋混凝土衬砌，同时增加管棚、小导管、超前锚杆等预加固措施，各类围岩复合式衬砌支护参数如下表：樊营隧道围岩复合式衬砌支护设计参数表项 目单位围岩类别**Expressionis faulty**类（浅埋）**Expressionis faulty**类（深埋）Ⅲ 类超前支护类型Φ89 大管棚Φ50 小导管Φ50 小导管间距cm404040长度m2055喷射混凝土C25 混凝土cm303025径向锚杆直径mmΦ25Φ25Φ25长度cm400400350锚杆布置cm100×75100×75100×100钢筋网直径mmφ8φ8φ8钢筋布置cm20×2020×2020×20钢架工字钢架型号I25aI25aI20b间距cm7575100二次衬砌C25 钢筋混凝土cm505045仰拱厚度C25 钢筋混凝土cm5050451 隧道洞口段施工洞口段土石方采纳挖掘机明挖施工。开挖前先施工洞口边仰坡外的截水沟，开挖过程尽量避开雨天施工。孤石和挖掘机挖不动的围岩，采纳小型控制爆破。开挖严格按设计要求控制坡度，从上至下进行，随挖随支护，过程中加强防护，随时监测、检查山坡稳定情况。边坡、仰坡上浮石、危石及时清除，坡面凹凸不平处予以修整平顺。当开挖至管棚套拱的位置和标高时停止开挖，以作为洞口段管棚施作平台，待管棚施作好后继续开挖。明洞段和洞门一次开挖完成。开挖完成后，先施作明洞段仰拱、中隔墙和两侧边墙基础混凝土，再模筑进行明洞洞身衬砌和洞门施工。待混凝土强度达到设计强度，拱墙背防水设施完成后，及时进行洞背回填。施工工艺见表 1-1《隧道洞门和明洞段施工工艺框图》。2 隧道开挖根据设计要求及围岩情况，本隧道采纳三导洞先墙后拱法施工。(1)中导洞开挖Ⅱ 类围岩采纳台阶法开挖，台阶长度 5~8m，上下台阶均利用简易台架进行开挖作业，并及时施作临时支护。Ⅲ类围岩亦采纳台阶法开挖。(2)侧导洞开挖中导洞开挖一定距离后，适时进行侧导洞的开挖，开挖方法和台阶长度同中导洞。地质条件较差的 a 导洞滞后中导洞 8～10m，另一侧 b 导洞滞后 a 导洞 8～10m。(3)中隔墙施工中导洞贯穿后，采纳中隔墙衬砌台车模筑中隔墙钢筋混凝土。为加快施工进度，中隔墙衬砌施工时均与正洞开挖方向相同，以利于平行进行正洞的开挖与支护作业。表 1-1 隧道洞门和明洞段施工工艺框图精品文档---下载后可任意编辑中隔墙顶及墙基采纳 RD25 中空注浆锚杆进行加固，以提高地基承载力，...
