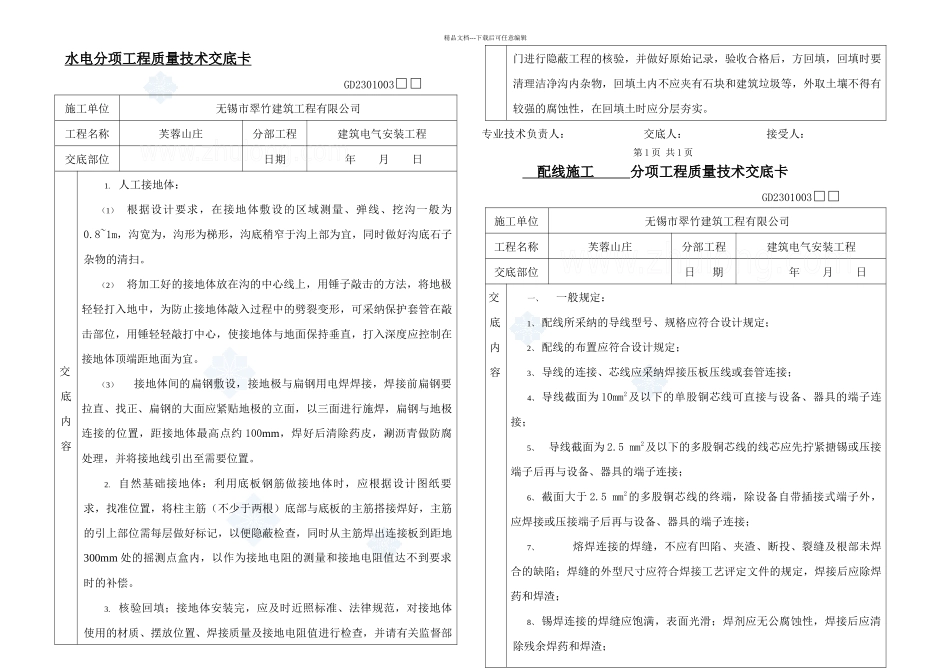

精品文档---下载后可任意编辑水电分项工程质量技术交底卡GD2301003□□施工单位无锡市翠竹建筑工程有限公司工程名称芙蓉山庄分部工程建筑电气安装工程交底部位日期年 月 日交底内容1. 人工接地体：（1） 根据设计要求，在接地体敷设的区域测量、弹线、挖沟一般为0.8~1m，沟宽为，沟形为梯形，沟底稍窄于沟上部为宜，同时做好沟底石子杂物的清扫。（2） 将加工好的接地体放在沟的中心线上，用锤子敲击的方法，将地极轻轻打入地中，为防止接地体敲入过程中的劈裂变形，可采纳保护套管在敲击部位，用锤轻轻敲打中心，使接地体与地面保持垂直，打入深度应控制在接地体顶端距地面为宜。（3）接地体间的扁钢敷设，接地极与扁钢用电焊焊接，焊接前扁钢要拉直、找正、扁钢的大面应紧贴地极的立面，以三面进行施焊，扁钢与地极连接的位置，距接地体最高点约 100mm，焊好后清除药皮，涮沥青做防腐处理，并将接地线引出至需要位置。2. 自然基础接地体：利用底板钢筋做接地体时，应根据设计图纸要求，找准位置，将柱主筋（不少于两根）底部与底板的主筋搭接焊好，主筋的引上部位需每层做好标记，以便隐蔽检查，同时从主筋焊出连接板到距地300mm 处的摇测点盒内，以作为接地电阻的测量和接地电阻值达不到要求时的补偿。3. 核验回填；接地体安装完，应及时近照标准、法律规范，对接地体使用的材质、摆放位置、焊接质量及接地电阻值进行检查，并请有关监督部门进行隐蔽工程的核验，并做好原始记录，验收合格后，方回填，回填时要清理洁净沟内杂物，回填土内不应夹有石块和建筑垃圾等，外取土壤不得有较强的腐蚀性，在回填土时应分层夯实。专业技术负责人： 交底人： 接受人：第 1 页 共 1 页 配线施工 分项工程质量技术交底卡GD2301003□□施工单位无锡市翠竹建筑工程有限公司工程名称芙蓉山庄分部工程建筑电气安装工程交底部位日 期年 月 日交底内容一、一般规定：1、 配线所采纳的导线型号、规格应符合设计规定；2、 配线的布置应符合设计规定；3、 导线的连接、芯线应采纳焊接压板压线或套管连接；4、 导线截面为 10mm2及以下的单股铜芯线可直接与设备、器具的端子连接；5、导线截面为 2.5 mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接；6、 截面大于 2.5 mm2的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接；7、熔焊连接的焊缝，不应有凹陷、夹渣...
