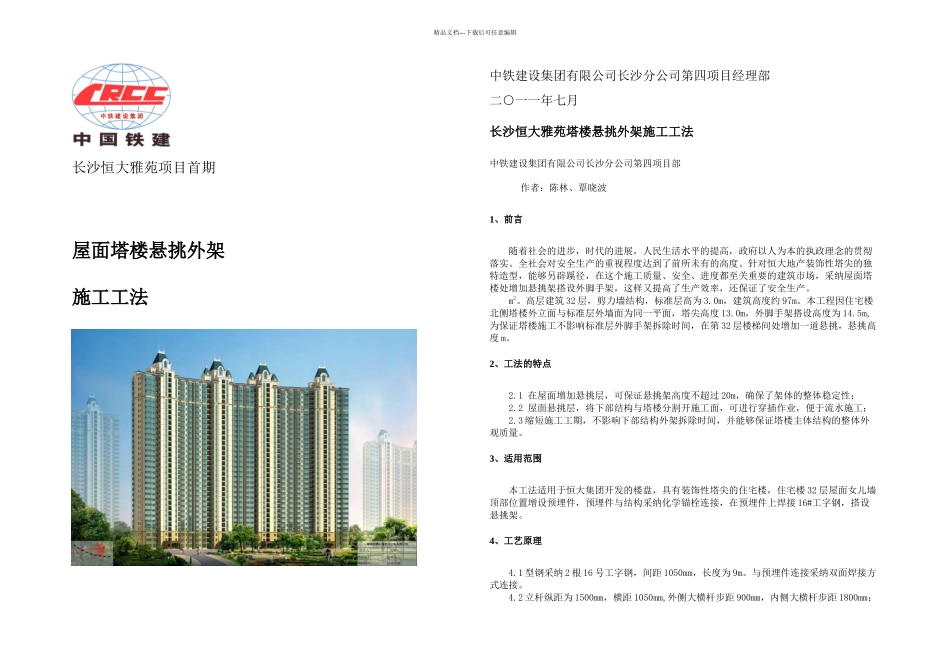

恒大雅苑首期塔楼悬挑外架施工工法

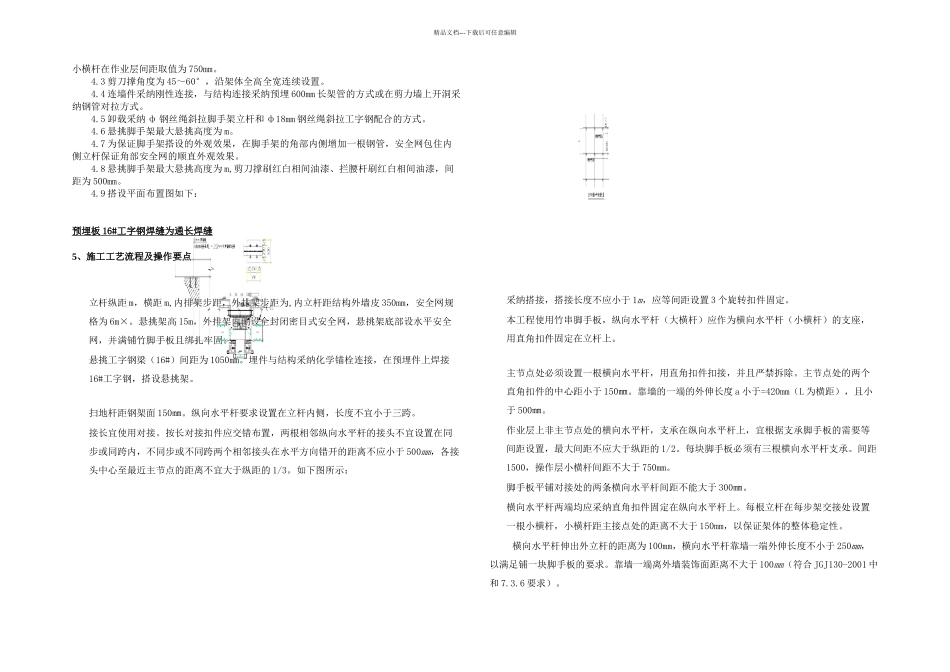

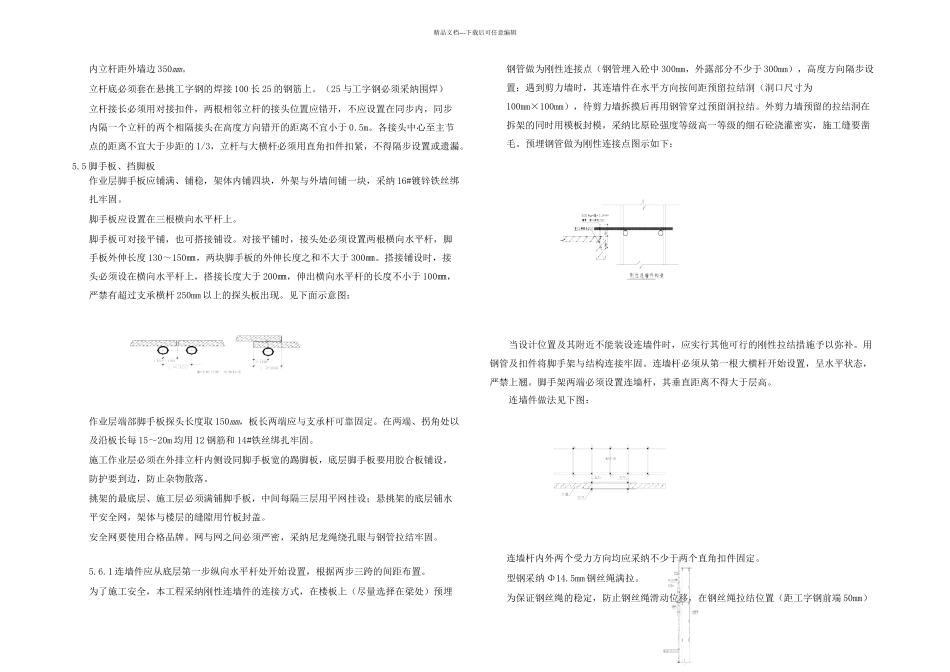

精品文档---下载后可任意编辑长沙恒大雅苑项目首期屋面塔楼悬挑外架施工工法中铁建设集团有限公司长沙分公司第四项目经理部二○一一年七月长沙恒大雅苑塔楼悬挑外架施工工法中铁建设集团有限公司长沙分公司第四项目部 作者：陈林、覃晓波1、前言随着社会的进步，时代的进展，人民生活水平的提高，政府以人为本的执政理念的贯彻落实。全社会对安全生产的重视程度达到了前所未有的高度。针对恒大地产装饰性塔尖的独特造型，能够另辟蹊径，在这个施工质量、安全、进度都至关重要的建筑市场，采纳屋面塔楼处增加悬挑架搭设外脚手架，这样又提高了生产效率，还保证了安全生产。m2。高层建筑 32 层，剪力墙结构，标准层高为 3.0m，建筑高度约 97m。本工程因住宅楼北侧塔楼外立面与标准层外墙面为同一平面，塔尖高度 13.0m，外脚手架搭设高度为 14.5m,为保证塔楼施工不影响标准层外脚手架拆除时间，在第 32 层楼梯间处增加一道悬挑，悬挑高度 m。2、工法的特点2.1 在屋面增加悬挑层，可保证悬挑架高度不超过 20m，确保了架体的整体稳定性；2.2 屋面悬挑层，将下部结构与塔楼分割开施工面，可进行穿插作业，便于流水施工；2.3 缩短施工工期，不影响下部结构外架拆除时间，并能够保证塔楼主体结构的整体外观质量。3、适用范围本工法适用于恒大集团开发的楼盘，具有装饰性塔尖的住宅楼，住宅楼 32 层屋面女儿墙顶部位置增设预埋件，预埋件与结构采纳化学锚栓连接，在预埋件上焊接 16#工字钢，搭设悬挑架。4、工艺原理4.1 型钢采纳 2 根 16 号工字钢，间距 1050mm，长度为 9m。与预埋件连接采纳双面焊接方式连接。4.2 立杆纵距为 1500mm，横距 1050mm,外侧大横杆步距 900mm，内侧大横杆步距 1800mm；精品文档---下载后可任意编辑小横杆在作业层间距取值为 750mm。4.3 剪刀撑角度为 45～60°，沿架体全高全宽连续设置。4.4 连墙件采纳刚性连接，与结构连接采纳预埋 600mm 长架管的方式或在剪力墙上开洞采纳钢管对拉方式。4.5 卸载采纳 ф 钢丝绳斜拉脚手架立杆和 ф18mm 钢丝绳斜拉工字钢配合的方式。4.6 悬挑脚手架最大悬挑高度为 m。4.7 为保证脚手架搭设的外观效果，在脚手架的角部内侧增加一根钢管，安全网包住内侧立杆保证角部安全网的顺直外观效果。4.8 悬挑脚手架最大悬挑高度为 m,剪刀撑刷红白相间油漆、拦腰杆刷红白相间油漆，间距为 500mm。4.9 搭设平面布置图如下：预埋板 16# 工字钢焊缝为通长焊...
