恒流二极管及其在驱动LED中的应用

恒流二极管及其在驱动LED中的应用_第1页
1/6
恒流二极管及其在驱动LED中的应用_第2页
2/6

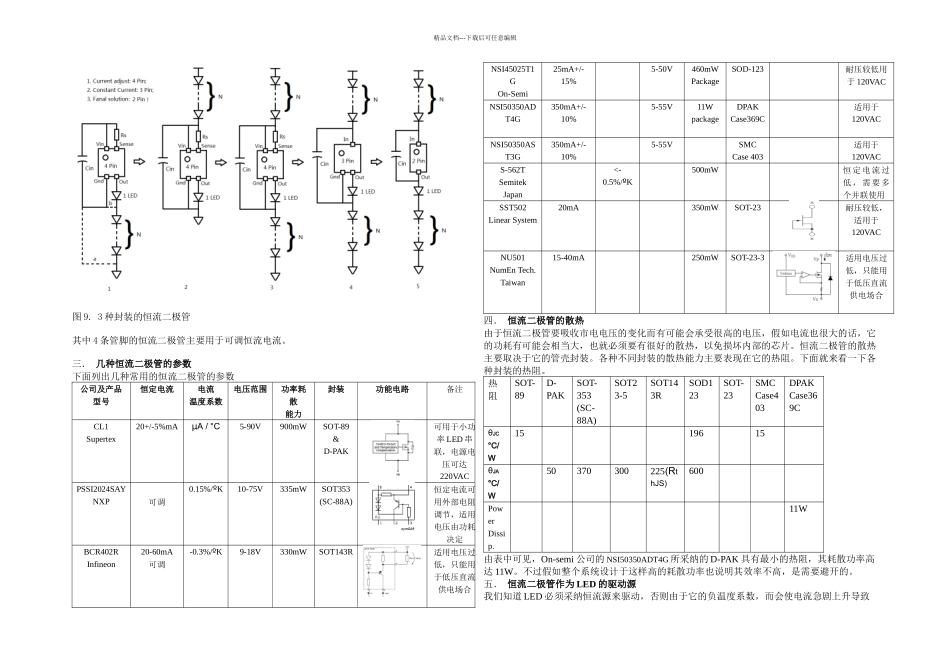

恒流二极管及其在驱动LED中的应用_第3页
3/6
精品文档---下载后可任意编辑茅于海很早就已经出现了恒流二极管,但是这种二极管并没有引起人们的关注,因为它只是用于某些仪器仪表中作为电流的标准。然而近来随着 LED 产业的蓬勃进展,这种二极管突然引起了广泛的兴趣。很多国外的大公司都开发出这种产品以供驱动 LED,这是因为 LED 必须采纳恒流源作为驱动的原因。下面我们将要深化讨论一下恒流二极管的性能和应用。一. 什么是恒流二极管理想的恒流源是一种内阻为无穷大的器件,不论其两端电压为何值,其流经的电流永远不变。当然这种器件是不可能存在的。实际的恒流二极管相当于一个在一定工作电压范围内(例如25-100V),其电流恒定为某一值(例如 20mA)。其等效电路如图 1 所示。图 1. 恒流二极管的等效电路其内阻为 Z,并联的电容大约为 4-10pF。其典型的伏安特性如图 2 所示。图 2. 恒流二极管的典型伏安特性它在某一个电压范围内有一段恒流区间,在这个区间,流经的电流几乎不变,VL为到达 IL的电压值,IL,Vb 为击穿电压值。但是实际的恒流二极管并不是那么理想。图 3 是美国 Supertex 的CL1 恒流二极管的特性。它的电流仍然会随电压而有所增加。图 3. 实际的恒流二极管的伏安特性恒流二极管的另一个特性就是它的温度特性,温度特性通常用相对值%/°C 或绝对值 μA/°C来表示。这个温度系数通常是负值。其值取决于恒流的值,恒流值越大,温度系数也越大,通常在-0.4%~-0.6%之间。为了达到恒流的目的当然不希望电流随温度变动,所以通常需要采纳温度补偿措施(图 4)。图 4. 恒流二极管的温度补偿措施采纳温度补偿以后就可以把电流的温度系数降低到很小的数字,例如 SupertexμA/°C。二. 恒流二极管的构成最简单的恒流二极管就是采纳一个结型场效应管(图 5)。精品文档---下载后可任意编辑图 5. 用一个结型场效应管构成恒流二极管用两个晶体三极管,也可以构成一个恒流源(图 6)。图 6. 用两个三极管构成一个恒流源其电流为:I = Vbe/R1,它虽然很简单,但是缺点是不同型号的管子,其 be 电压不是一个固定值,即使是相同型号,也有一定的个体差异。所以很难批量生产。为了克服这个缺点,就采纳结型场效应管来代替晶体管。同时在反馈回路里采纳一个运放图 6. 采纳结型场效应管和运放的恒流源其电流:I = Vin/R1,这个恒流源还需要一个基准电压 Vin,最简单的基准电压就是齐纳二极管,所以也可以利用一个齐纳二极管和一个三极管或场...
