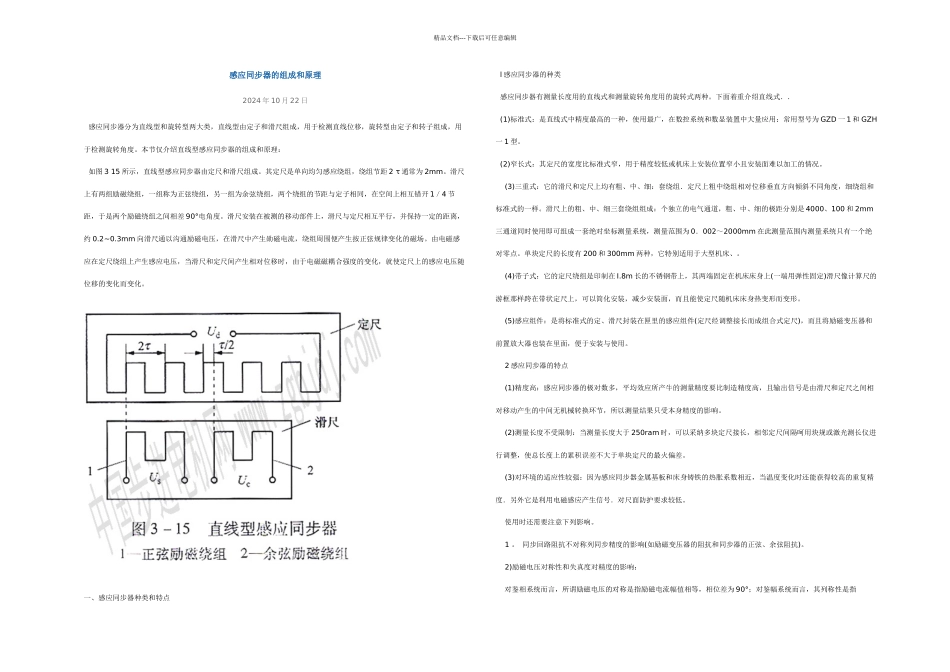

精品文档---下载后可任意编辑感应同步器的组成和原理2024 年 10 月 22 日 感应同步器分为直线型和旋转型两大类，直线型由定子和滑尺组成，用于检测直线位移，旋转型由定子和转子组成，用于检测旋转角度。本节仅介绍直线型感应同步器的组成和原理： 如图 3 15 所示，直线型感应同步器由定尺和滑尺组成。其定尺是单向均匀感应绕组，绕组节距 2 τ 通常为 2mm。滑尺上有两组励磁绕组，一组称为正弦绕组，另一组为余弦绕组，两个绕组的节距与定子相同，在空间上相互错开 1／4 节距，于是两个励磁绕组之间相差 90°电角度。滑尺安装在被测的移动部件上，滑尺与定尺相互平行，并保持一定的距离，约 0.2~0.3mm 向滑尺通以沟通励磁电压，在滑尺中产生勋磁电流，绕组周围便产生按正弦规律变化的磁场。由电磁感应在定尺绕组上产生感应电压，当滑尺和定尺间产生相对位移时，由于电磁磁耦合强度的变化，就使定尺上的感应电压随位移的变化而变化。一、感应同步器种类和特点 l 感应同步器的种类 感应同步器有测量长度用的直线式和测量旋转角度用的旋转式两种。下面着重介绍直线式．． (1)标准式：是直线式中精度最高的一种，使用最广，在数控系统和数显装置中大量应用：常用型号为 GZD 一 1 和 GZH一 1 型。 (2)窄长式：其定尺的宽度比标准式窄，用于精度较低或机床上安装位置窄小且安装面难以加工的情况。 (3)三重式：它的滑尺和定尺上均有粗、中、细：套绕组．定尺上粗中绕组相对位移垂直方向倾斜不同角度，细绕组和标准式的一样。滑尺上的粗、中、细三套绕组组成：个独立的电气通道，粗、中、细的极距分别是 4000、100 和 2mm三通道同时使用即可组成一套绝对坐标测量系统，测量范围为 0．002～2000mm 在此测量范围内测量系统只有一个绝对零点。单块定尺的长度有 200 和 300mm 两种，它特别适用于大型机床、。 (4)带子式：它的定尺绕组是印制在 I.8m 长的不锈钢带上，其两端固定在机床床身上(一端用弹性固定)滑尺像计算尺的游框那样跨在带状定尺上，可以简化安装，减少安装面，而且能使定尺随机床床身热变形而变形。 (5)感应组件：是将标准式的定、滑尺封装在匣里的感应组件(定尺经调整接长而成组合式定尺)，而且将励磁变压器和前置放大器也装在里面，便于安装与使用。 2 感应同步器的特点 (1)精度高：感应同步器的极对数多，平均效应所产牛的测量精度要比制造精度高，且输出信号是由滑尺和定尺之间相对移动产...
