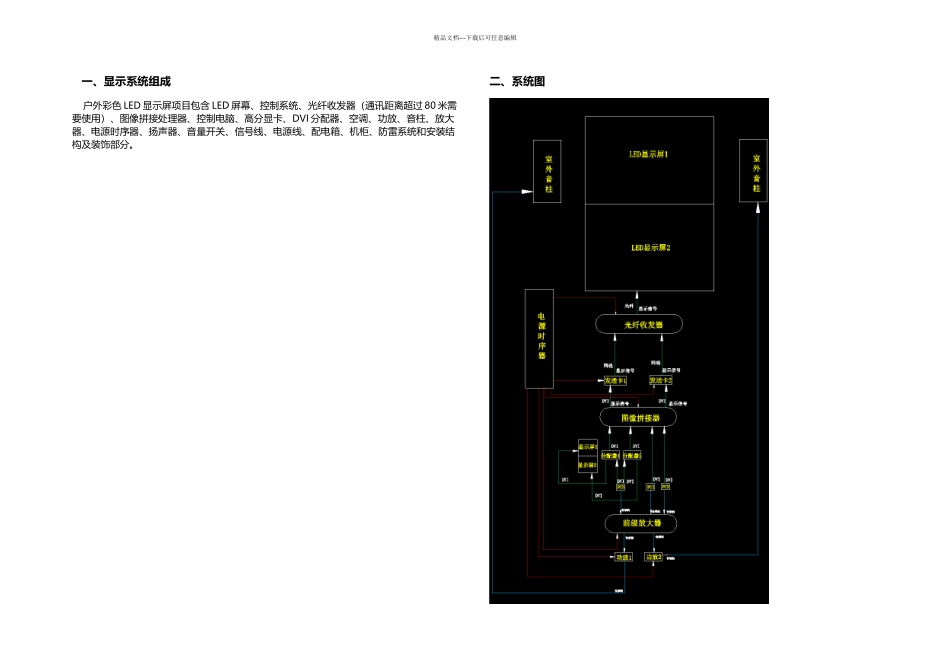

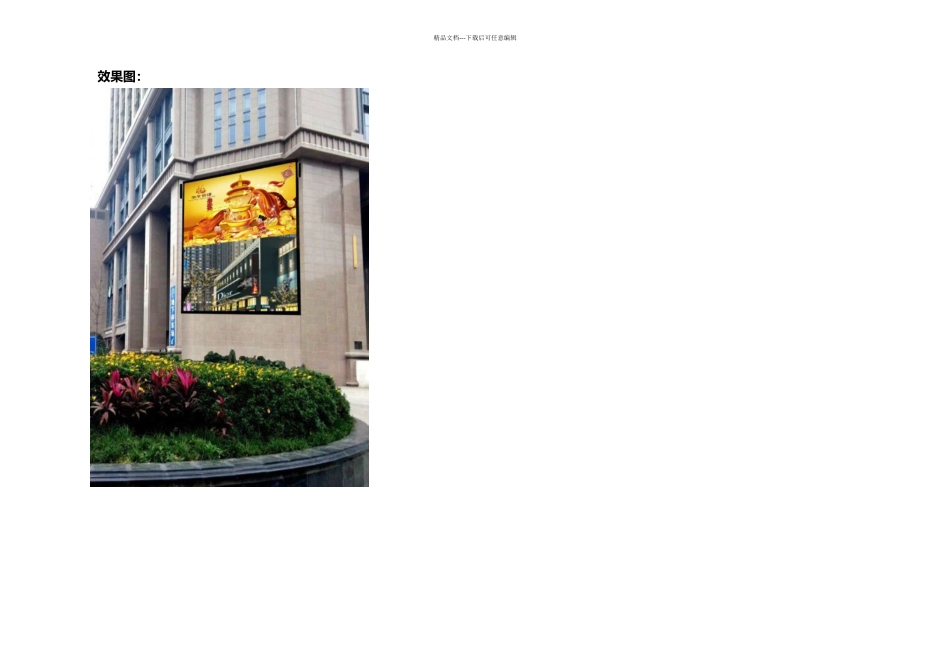

精品文档---下载后可任意编辑效果图：精品文档---下载后可任意编辑技术方案精品文档---下载后可任意编辑一、显示系统组成 户外彩色 LED 显示屏项目包含 LED 屏幕、控制系统、光纤收发器（通讯距离超过 80 米需要使用）、图像拼接处理器、控制电脑、高分显卡、DVI 分配器、空调、功放、音柱、放大器、电源时序器、扬声器、音量开关、信号线、电源线、配电箱、机柜、防雷系统和安装结构及装饰部分。二、系统图精品文档---下载后可任意编辑三、显示系统工作方式该项目彩色屏幕主要用于播放宣传视频、图像、文字信息、PPT 文档等内容，根据使用需求该屏幕采纳联机工作方式；LED 显示屏与信号源完全同步显示。四、LED 屏幕1、系统方案LED 屏幕采纳：户外全彩屏 P6 ，屏幕显示尺寸:9600mm×13440mm；屏幕整体尺寸:10000mm×14000mm（高）(屏幕整体尺寸要求接近 10*14 米)；显示分辨率：1620×2268（行） ；像素中心距：5.926mm； 面罩：独特面罩设计、颜色深黑、对比度高；发光管：模组采纳表贴 LED 灯，产品成熟可靠；驱动方式：恒流驱动；扫描方式：1/6 扫描；白平衡亮度：≥6500cd/㎡；箱体结构：防水箱体、灰色喷塑、智能散热、防水；14 行×10 列共 140 台单元箱体拼接而成；配套设备:同步全彩 LED 发送卡、同步全彩 LED 接收板、光纤收发器（通讯距离超过 80 米需要使用）、图像处理器、控制电脑、空调、室外音柱、定压功放、前置放大器、电源时序器、扬声器、音量开关、编辑管理软件、配电箱、防雷系统、支撑结构套及屏幕四周、背面装饰(所有设备数量根据具体品牌进行配置)。2、LED 屏幕技术参数 名称P6 参数品牌/ 像素间距白平衡亮度≥6500cd/㎡刷新率≥1200Hz换帧频率60Hz驱动方式恒流驱动恒流源品牌 /颜色组合1R1G1B颜色视角（水平/垂直）120°/120°灰度等级（RGB）16384单点亮度校正支持亮度调节范围自动/手动：1%-100%，亮度可随环境亮度的变化调节灯管寿命小时≥10 万小时工作温度范围-15～50℃存储温度范围-20～60℃工作湿度范围10～95%Rh 无结露储存湿度范围10～95%Rh 无结露失控点<1/100000，无连续失控点。连续工作时间≥72 小时平均无故障时间>10000 小时软件环境WindowsXP or Win7箱体平整度箱体类型钣金箱体防护等级IP65显示单元尺寸960㎜(W)×960(H)×170㎜(D)显示单元分辨率96×96显示单元重量45kg系统防护防潮、防尘、防高温、防腐蚀、防燃烧、防静电、抗震动、抗雷击、防紫外线。系...
