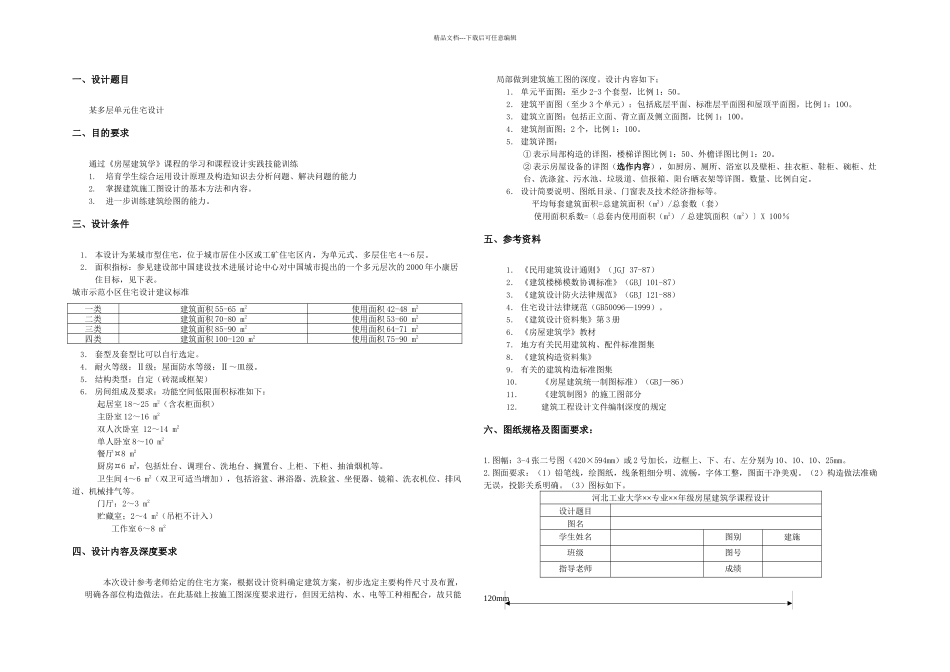

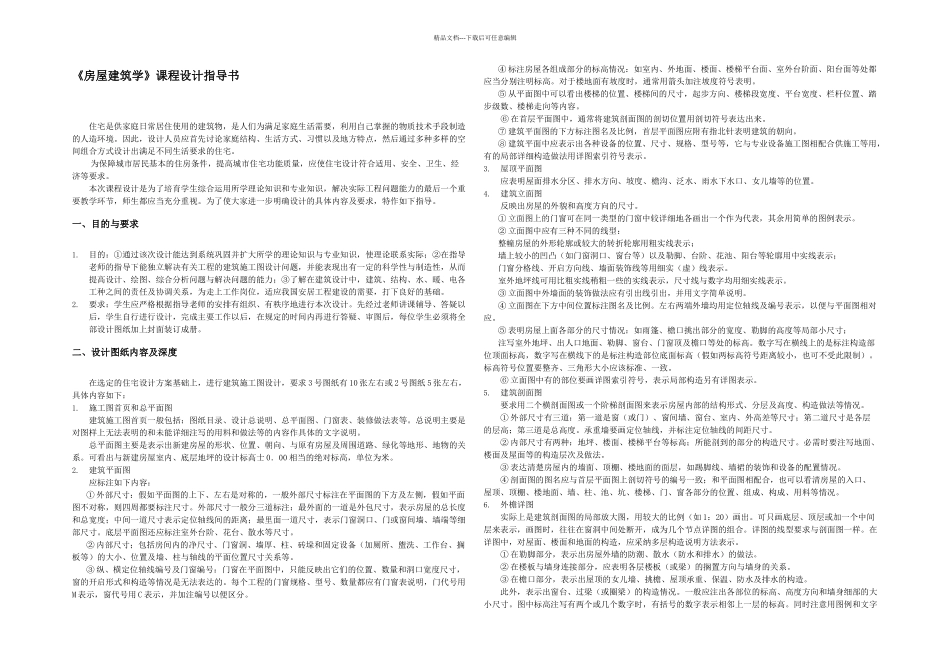

精品文档---下载后可任意编辑一、设计题目某多层单元住宅设计二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1
培育学生综合运用设计原理及构造知识去分析问题、解决问题的能力2
掌握建筑施工图设计的基本方法和内容
进一步训练建筑绘图的能力
三、设计条件1． 本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅 4～6 层
2． 面积指标：参见建设部中国建设技术进展讨论中心对中国城市提出的一个多元层次的 2000 年小康居住目标，见下表
城市示范小区住宅设计建议标准3． 套型及套型比可以自行选定
4． 耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级
5． 结构类型：自定（砖混或框架）6． 房间组成及要求：功能空间低限面积标准如下：起居室 18～25 m2（含衣柜面积）主卧室 12～16 m2双人次卧室 12～14 m2单人卧室 8～10 m2餐厅8 m2厨房6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等
卫生间 4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等
门厅：2～3 m2贮藏室；2～4 m2（吊柜不计入）工作室 6～8 m2四、设计内容及深度要求本次设计参考老师给定的住宅方案，根据设计资料确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法
在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度
设计内容如下；1． 单元平面图：至少 2-3 个套型，比例 1：50
2． 建筑平面图（至少 3 个单元）：包括底层平面、标准层平面图和屋顶平面图，比例 1：10O
3． 建筑立面图：包括正立面、背立面及侧立面图，比例 1：100
4． 建筑剖面图；2 个，比例 1：100
5． 建筑详图：① 表示局部构造的详图，楼梯详图比例
