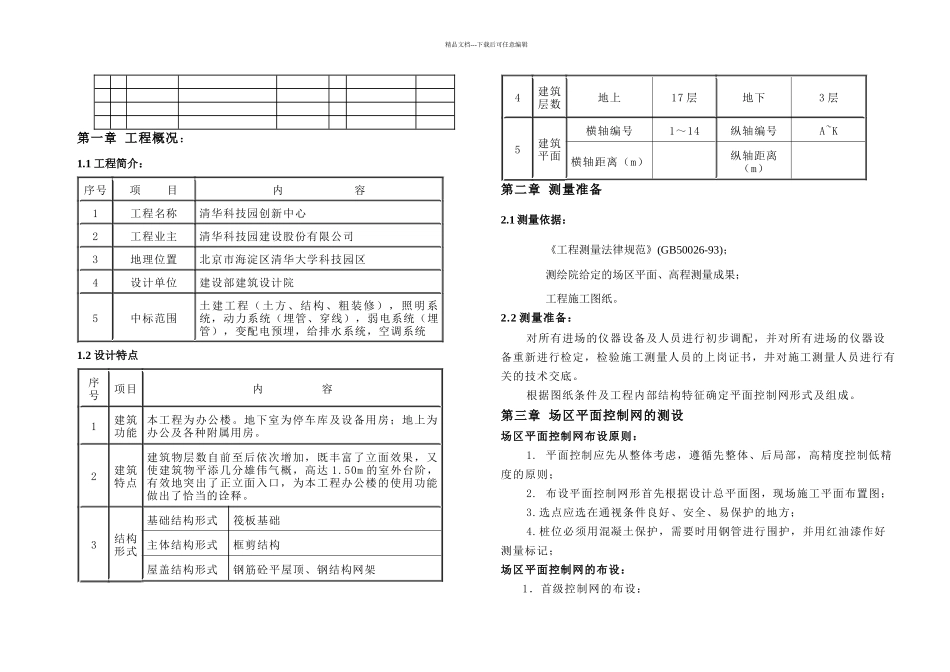

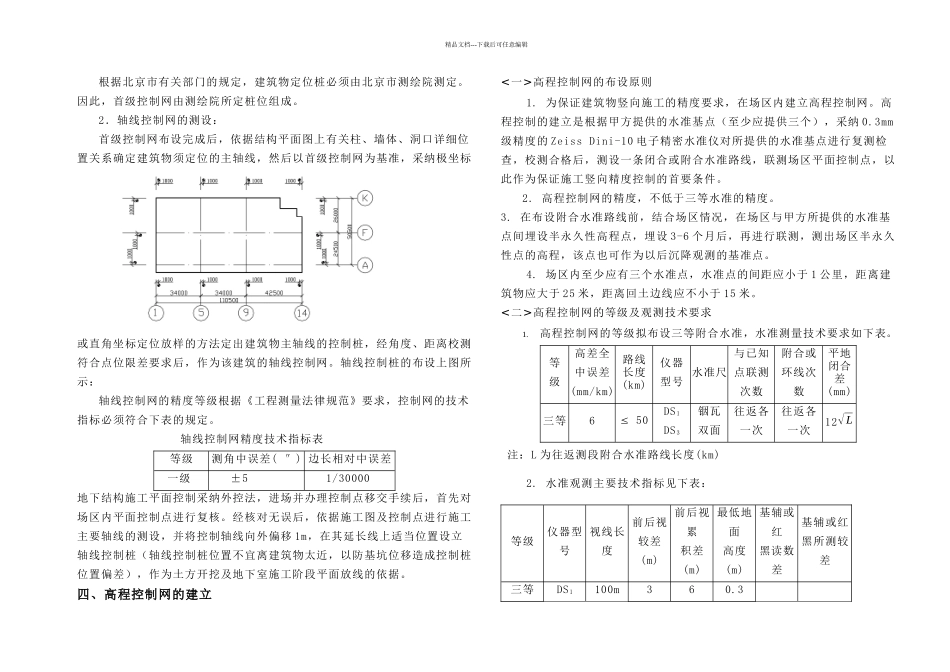

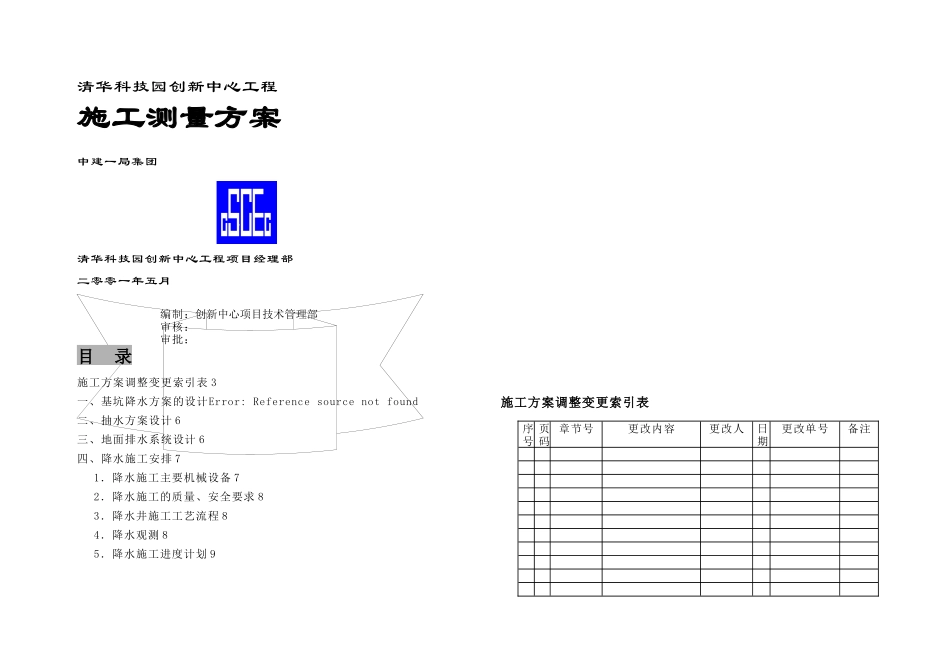

清华科技园创新中心工程施工测量方案中建一局集团清华科技园创新中心工程项目经理部二零零一年五月 编制：创新中心项目技术管理部 审核： 审批：目 录施工方案调整变更索引表 3一、基坑降水方案的设计Error: Reference source not found二、抽水方案设计 6三、地面排水系统设计 6四、降水施工安排 71．降水施工主要机械设备 72．降水施工的质量、安全要求 83．降水井施工工艺流程 84．降水观测 85．降水施工进度计划 9施工方案调整变更索引表序号页码章节号更改内容更改人日期更改单号备注精品文档---下载后可任意编辑第一章 工程概况：1.1 工程简介：序号项 目内 容1工程名称清华科技园创新中心2工程业主清华科技园建设股份有限公司3地理位置北京市海淀区清华大学科技园区4设计单位建设部建筑设计院5中标范围土建工程（土方、结构、粗装修），照明系统，动力系统（埋管、穿线），弱电系统（埋管），变配电预埋，给排水系统，空调系统1.2 设计特点序号项目内 容1建筑功能本工程为办公楼。地下室为停车库及设备用房；地上为办公及各种附属用房。2建筑特点建筑物层数自前至后依次增加，既丰富了立面效果，又使建筑物平添几分雄伟气概，高达 1.50m 的室外台阶，有效地突出了正立面入口，为本工程办公楼的使用功能做出了恰当的诠释。3结构形式基础结构形式筏板基础主体结构形式框剪结构屋盖结构形式钢筋砼平屋顶、钢结构网架4建筑层数地上17 层地下3 层5建筑平面横轴编号1～14纵轴编号A~K横轴距离（m）纵轴距离（m）第二章 测量准备2.1 测量依据：《工程测量法律规范》(GB50026-93)；测绘院给定的场区平面、高程测量成果；工程施工图纸。2.2 测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，井对施工测量人员进行有关的技术交底。根据图纸条件及工程内部结构特征确定平面控制网形式及组成。第三章 场区平面控制网的测设场区平面控制网布设原则： 1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则； 2. 布设平面控制网形首先根据设计总平面图，现场施工平面布置图； 3.选点应选在通视条件良好、安全、易保护的地方； 4.桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；场区平面控制网的布设：1．首级控制网的布设：精品文档---下载后可任意编辑根据北京市有关部门的规定，建筑物定位桩必须由...
