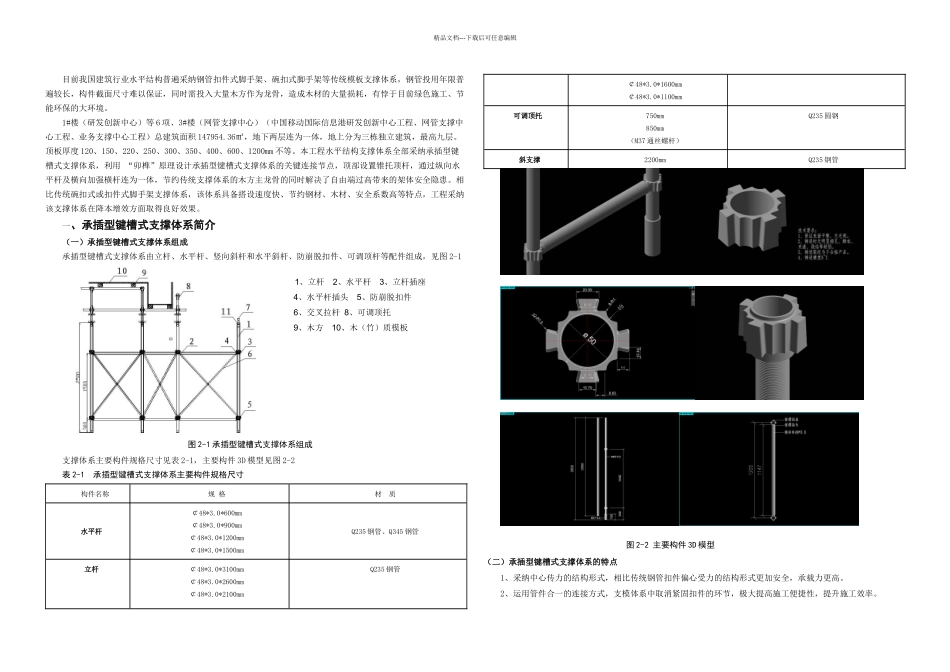

精品文档---下载后可任意编辑目前我国建筑行业水平结构普遍采纳钢管扣件式脚手架、碗扣式脚手架等传统模板支撑体系,钢管投用年限普遍较长,构件截面尺寸难以保证,同时需投入大量木方作为龙骨,造成木材的大量损耗,有悖于目前绿色施工、节能环保的大环境。1#楼(研发创新中心)等 6 项、3#楼(网管支撑中心)(中国移动国际信息港研发创新中心工程、网管支撑中心工程、业务支撑中心工程)总建筑面积 147954.36㎡,地下两层连为一体,地上分为三栋独立建筑,最高九层。顶板厚度 120、150、220、250、300、350、400、600、1200mm 不等。本工程水平结构支撑体系全部采纳承插型键槽式支撑体系,利用 “卯榫”原理设计承插型键槽式支撑体系的关键连接节点,顶部设置锥托顶杆,通过纵向水平杆及横向加强横杆连为一体,节约传统支撑体系的木方主龙骨的同时解决了自由端过高带来的架体安全隐患。相比传统碗扣式或扣件式脚手架支撑体系,该体系具备搭设速度快、节约钢材、木材、安全系数高等特点,工程采纳该支撑体系在降本增效方面取得良好效果。一、承插型键槽式支撑体系简介(一)承插型键槽式支撑体系组成承插型键槽式支撑体系由立杆、水平杆、竖向斜杆和水平斜杆、防崩脱扣件、可调顶杆等配件组成,见图 2-1图 2-1 承插型键槽式支撑体系组成支撑体系主要构件规格尺寸见表 2-1,主要构件 3D 模型见图 2-2表 2-1 承插型键槽式支撑体系主要构件规格尺寸构件名称规 格材 质水平杆¢48*3.0*600mm¢48*3.0*900mm¢48*3.0*1200mm¢48*3.0*1500mmQ235 钢管、Q345 钢管立杆¢48*3.0*3100mm¢48*3.0*2600mm¢48*3.0*2100mmQ235 钢管¢48*3.0*1600mm¢48*3.0*1100mm可调顶托750mm850mm(M37 通丝螺杆)Q235 圆钢斜支撑2200mmQ235 钢管图 2-2 主要构件 3D 模型(二)承插型键槽式支撑体系的特点1、采纳中心传力的结构形式,相比传统钢管扣件偏心受力的结构形式更加安全,承载力更高。2、运用管件合一的连接方式,支模体系中取消紧固扣件的环节,极大提高施工便捷性,提升施工效率。1、立杆 2、水平杆 3、立杆插座 4、水平杆插头 5、防崩脱扣件 6、交叉拉杆 8、可调顶托 9、木方 10、木(竹)质模板 精品文档---下载后可任意编辑3、支模体系顶部采纳立杆铸件与横杆键槽插接的形式,使整个架体顶部形成一个牢固的结构整体,降低了架体顶部自由度,较大提升了安全性。4、立杆跨距大于传统钢管扣件式或碗扣式脚手架,节约钢管。5...
