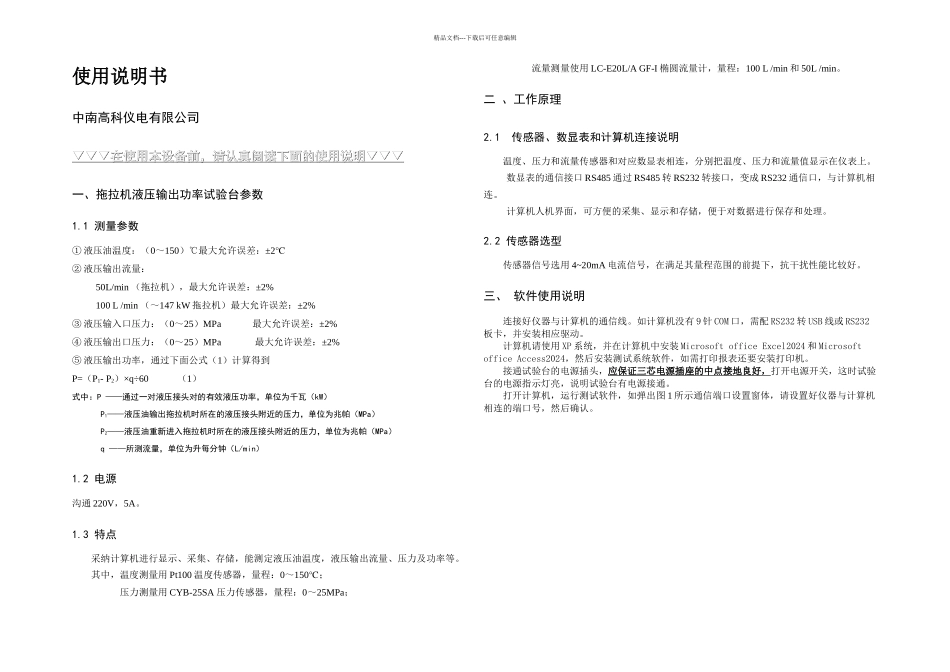

精品文档---下载后可任意编辑使用说明书中南高科仪电有限公司▼▼▼▼▼▼ 在使用本设备前，请认真阅读下面的使用说明▼▼▼在使用本设备前，请认真阅读下面的使用说明▼▼▼ 一、拖拉机液压输出功率试验台参数1.1 测量参数① 液压油温度：（0～150）℃最大允许误差：±2℃② 液压输出流量：50L/min （拖拉机），最大允许误差：±2%100 L /min （～147 kW 拖拉机）最大允许误差：±2%③ 液压输入口压力：（0～25）MPa 最大允许误差：±2%④ 液压输出口压力：（0～25）MPa 最大允许误差：±2%⑤ 液压输出功率，通过下面公式（1）计算得到P=（P1- P2）×q÷60 （1）式中：P ——通过一对液压接头对的有效液压功率，单位为千瓦（kW）P1——液压油输出拖拉机时所在的液压接头附近的压力，单位为兆帕（MPa）P2——液压油重新进入拖拉机时所在的液压接头附近的压力，单位为兆帕（MPa）q ——所测流量，单位为升每分钟（L/min）1.2 电源沟通 220V，5A。1.3 特点采纳计算机进行显示、采集、存储，能测定液压油温度，液压输出流量、压力及功率等。其中，温度测量用 Pt100 温度传感器，量程：0～150℃；压力测量用 CYB-25SA 压力传感器，量程：0～25MPa；流量测量使用 LC-E20L/A GF-I 椭圆流量计，量程：100 L /min 和 50L /min。二 、工作原理2.1 传感器、数显表和计算机连接说明温度、压力和流量传感器和对应数显表相连，分别把温度、压力和流量值显示在仪表上。数显表的通信接口 RS485 通过 RS485 转 RS232 转接口，变成 RS232 通信口，与计算机相连。计算机人机界面，可方便的采集、显示和存储，便于对数据进行保存和处理。2.2 传感器选型传感器信号选用 4~20mA 电流信号，在满足其量程范围的前提下，抗干扰性能比较好。三、 软件使用说明连接好仪器与计算机的通信线。如计算机没有 9 针 COM 口，需配 RS232 转 USB 线或 RS232板卡，并安装相应驱动。计算机请使用 XP 系统，并在计算机中安装 Microsoft office Excel2024 和 Microsoft office Access2024，然后安装测试系统软件，如需打印报表还要安装打印机。接通试验台的电源插头，应保证三芯电源插座的中点接地良好，打开电源开关，这时试验台的电源指示灯亮，说明试验台有电源接通。打开计算机，运行测试软件，如弹出图 1 所示通信端口设置窗体，请设置好仪器与计算机相连的端口号，然后确认。精品文档---下载后可任意编辑 图...
