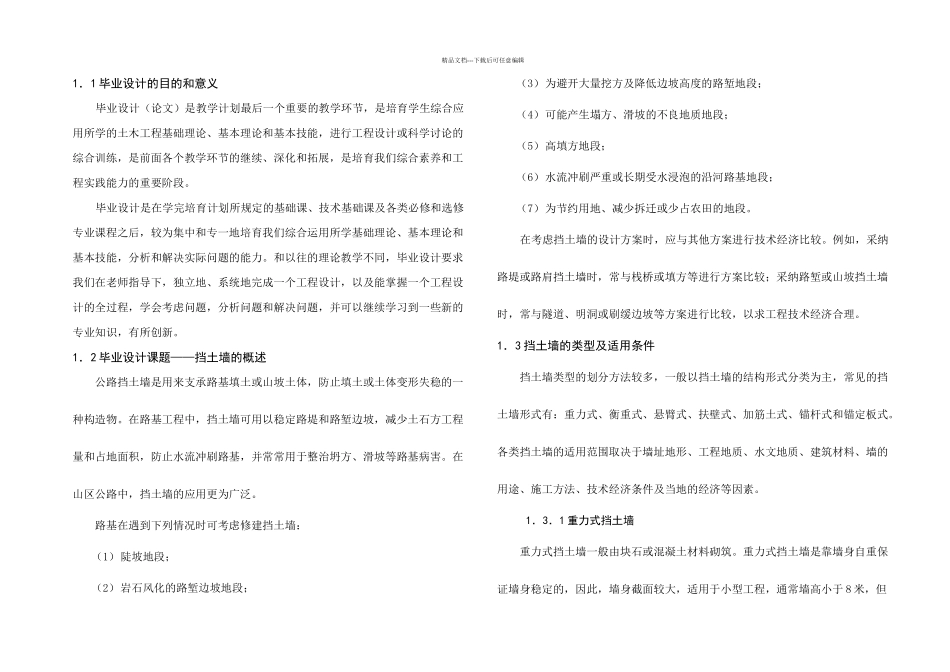

精品文档---下载后可任意编辑1．1 毕业设计的目的和意义毕业设计（论文）是教学计划最后一个重要的教学环节，是培育学生综合应用所学的土木工程基础理论、基本理论和基本技能，进行工程设计或科学讨论的综合训练，是前面各个教学环节的继续、深化和拓展，是培育我们综合素养和工程实践能力的重要阶段。毕业设计是在学完培育计划所规定的基础课、技术基础课及各类必修和选修专业课程之后，较为集中和专一地培育我们综合运用所学基础理论、基本理论和基本技能，分析和解决实际问题的能力。和以往的理论教学不同，毕业设计要求我们在老师指导下，独立地、系统地完成一个工程设计，以及能掌握一个工程设计的全过程，学会考虑问题，分析问题和解决问题，并可以继续学习到一些新的专业知识，有所创新。1．2 毕业设计课题——挡土墙的概述公路挡土墙是用来支承路基填土或山坡土体，防止填土或土体变形失稳的一种构造物。在路基工程中，挡土墙可用以稳定路堤和路堑边坡，减少土石方工程量和占地面积，防止水流冲刷路基，并常常用于整治坍方、滑坡等路基病害。在山区公路中，挡土墙的应用更为广泛。路基在遇到下列情况时可考虑修建挡土墙：（1）陡坡地段；（2）岩石风化的路堑边坡地段；（3）为避开大量挖方及降低边坡高度的路堑地段；（4）可能产生塌方、滑坡的不良地质地段；（5）高填方地段；（6）水流冲刷严重或长期受水浸泡的沿河路基地段；（7）为节约用地、减少拆迁或少占农田的地段。在考虑挡土墙的设计方案时，应与其他方案进行技术经济比较。例如，采纳路堤或路肩挡土墙时，常与栈桥或填方等进行方案比较；采纳路堑或山坡挡土墙时，常与隧道、明洞或刷缓边坡等方案进行比较，以求工程技术经济合理。1．3 挡土墙的类型及适用条件 挡土墙类型的划分方法较多，一般以挡土墙的结构形式分类为主，常见的挡土墙形式有：重力式、衡重式、悬臂式、扶壁式、加筋土式、锚杆式和锚定板式。各类挡土墙的适用范围取决于墙址地形、工程地质、水文地质、建筑材料、墙的用途、施工方法、技术经济条件及当地的经济等因素。1．3．1 重力式挡土墙重力式挡土墙一般由块石或混凝土材料砌筑。重力式挡土墙是靠墙身自重保证墙身稳定的，因此，墙身截面较大，适用于小型工程，通常墙高小于 8 米，但精品文档---下载后可任意编辑结构简单，施工方便，能就地取材，因此广泛应用于实际工程中。1．3．2 悬臂式挡土墙当地基土质较差或缺少石料而墙又较高时，通常采纳悬...
