接地扁铁的连接工艺

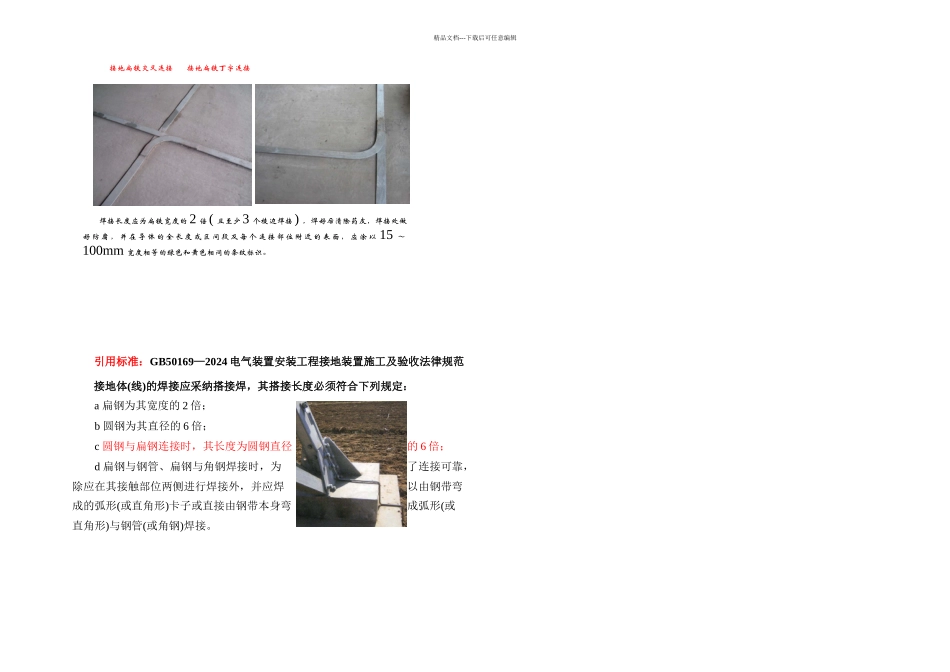

接地扁铁的连接工艺_第1页
1/1
接地扁铁交叉连接 接地扁铁丁字连接 焊接长度应为扁铁宽度的2 倍( 且至少3 个棱边焊接) ,焊好后清除药皮,焊接处做好 防 腐 , 并 在 导 体 的 全 长 度 或 区 间 段 及 每 个 连 接 部 位 附 近 的 表 面 , 应 涂 以 15 ~100mm 宽度相等的绿色和黄色相间的条纹标识。精品文档---下载后可任意编辑引用标准:GB50169—2024 电气装置安装工程接地装置施工及验收法律规范接地体(线)的焊接应采纳搭接焊,其搭接长度必须符合下列规定:a 扁钢为其宽度的 2 倍;b 圆钢为其直径的 6 倍;c 圆钢与扁钢连接时,其长度为圆钢直径的 6 倍;d 扁钢与钢管、扁钢与角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
