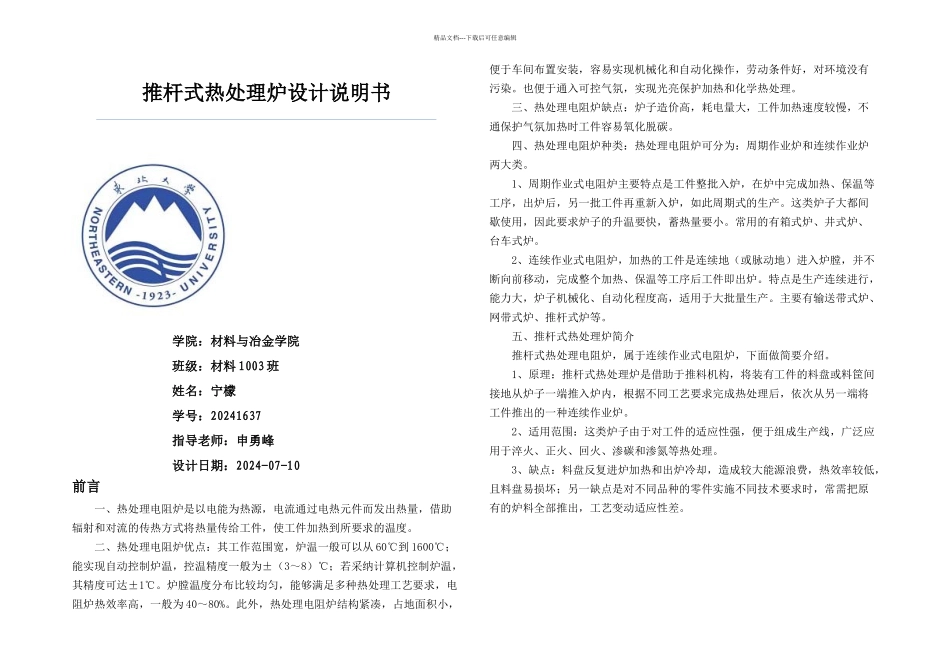

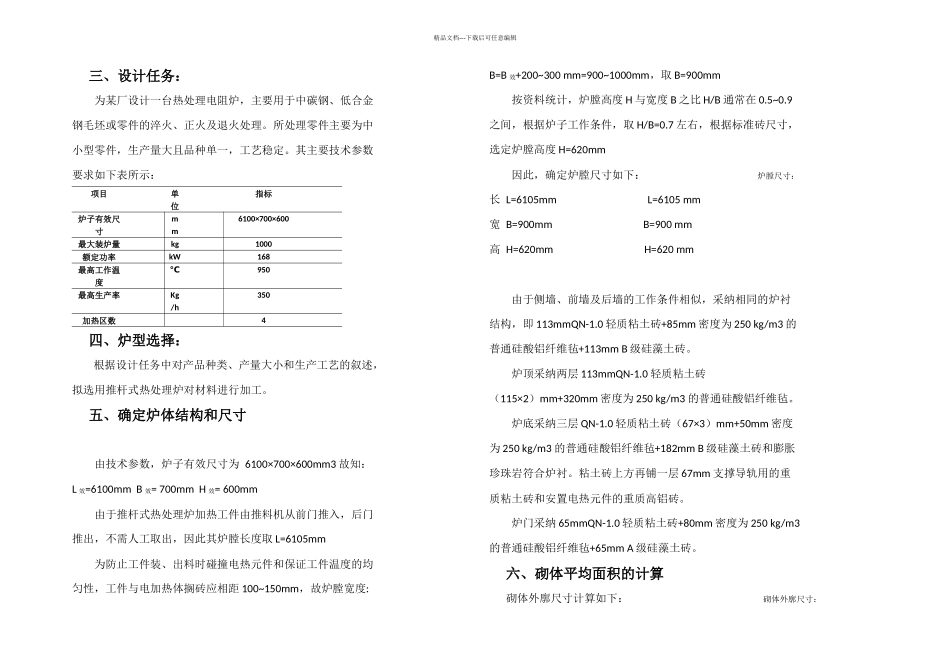

精品文档---下载后可任意编辑推杆式热处理炉设计说明书学院：材料与冶金学院班级：材料 1003 班姓名：宁檬学号：20241637指导老师：申勇峰设计日期：2024-07-10前言一、热处理电阻炉是以电能为热源，电流通过电热元件而发出热量，借助辐射和对流的传热方式将热量传给工件，使工件加热到所要求的温度。二、热处理电阻炉优点：其工作范围宽，炉温一般可以从 60℃到 1600℃；能实现自动控制炉温，控温精度一般为±（3～8）℃；若采纳计算机控制炉温，其精度可达±1℃。炉膛温度分布比较均匀，能够满足多种热处理工艺要求，电阻炉热效率高，一般为 40～80%。此外，热处理电阻炉结构紧凑，占地面积小，便于车间布置安装，容易实现机械化和自动化操作，劳动条件好，对环境没有污染。也便于通入可控气氛，实现光亮保护加热和化学热处理。三、热处理电阻炉缺点：炉子造价高，耗电量大，工件加热速度较慢，不通保护气氛加热时工件容易氧化脱碳。四、热处理电阻炉种类：热处理电阻炉可分为：周期作业炉和连续作业炉两大类。1、周期作业式电阻炉主要特点是工件整批入炉，在炉中完成加热、保温等工序，出炉后，另一批工件再重新入炉，如此周期式的生产。这类炉子大都间歇使用，因此要求炉子的升温要快，蓄热量要小。常用的有箱式炉、井式炉、台车式炉。2、连续作业式电阻炉，加热的工件是连续地（或脉动地）进入炉膛，并不断向前移动，完成整个加热、保温等工序后工件即出炉。特点是生产连续进行，能力大，炉子机械化、自动化程度高，适用于大批量生产。主要有输送带式炉、网带式炉、推杆式炉等。五、推杆式热处理炉简介推杆式热处理电阻炉，属于连续作业式电阻炉，下面做简要介绍。1、原理：推杆式热处理炉是借助于推料机构，将装有工件的料盘或料筐间接地从炉子一端推入炉内，根据不同工艺要求完成热处理后，依次从另一端将工件推出的一种连续作业炉。2、适用范围：这类炉子由于对工件的适应性强，便于组成生产线，广泛应用于淬火、正火、回火、渗碳和渗氮等热处理。3、缺点：料盘反复进炉加热和出炉冷却，造成较大能源浪费，热效率较低，且料盘易损坏；另一缺点是对不同品种的零件实施不同技术要求时，常需把原有的炉料全部推出，工艺变动适应性差。精品文档---下载后可任意编辑目录一、设计任务 1二、炉型选择 1三、确定炉体结构和尺寸 11.炉底长宽高的确定 12.炉衬材料及厚度的确定 2四、砌体平均面积计算 31.炉顶平均面积 32.炉墙平均面积 3...
