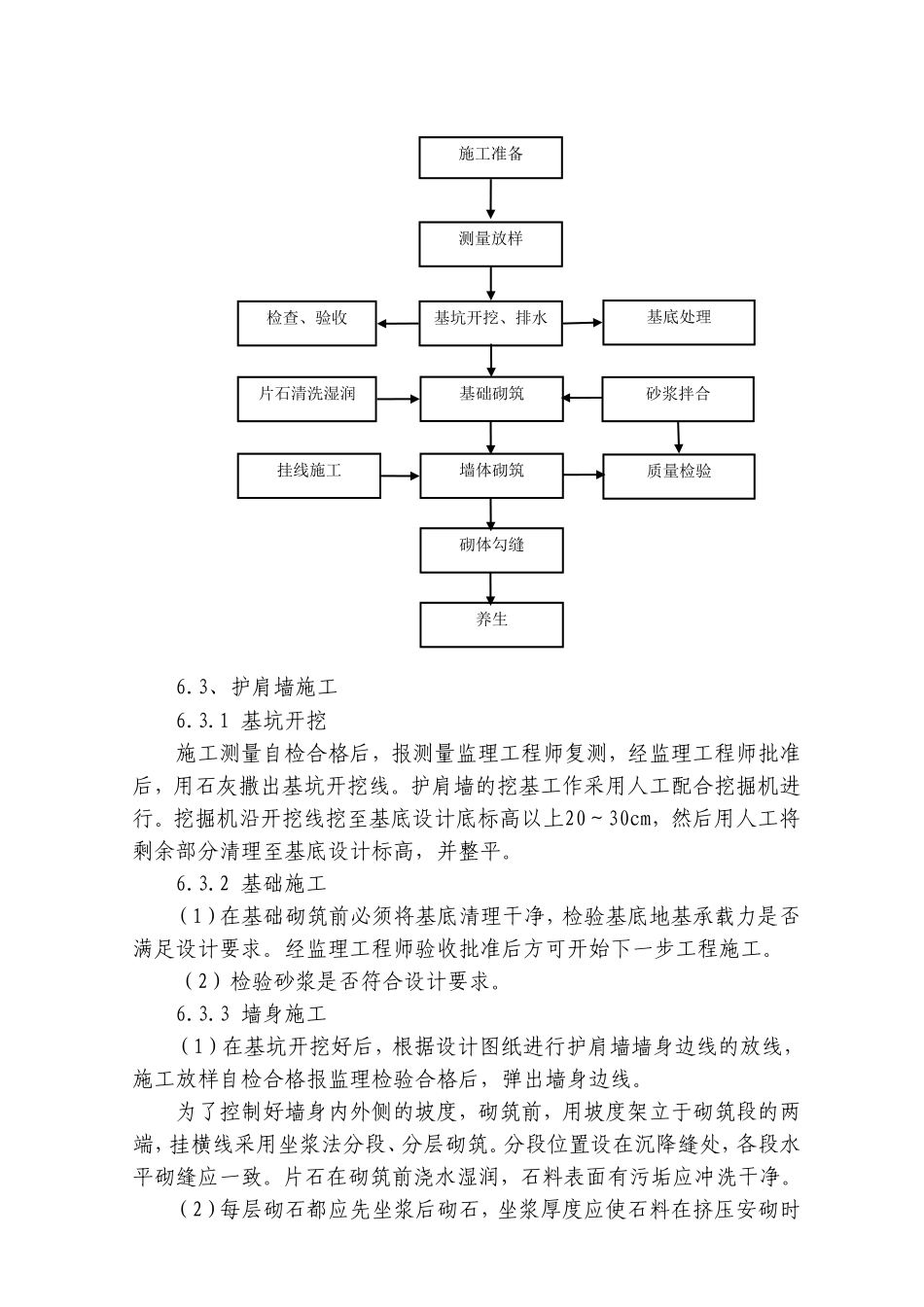

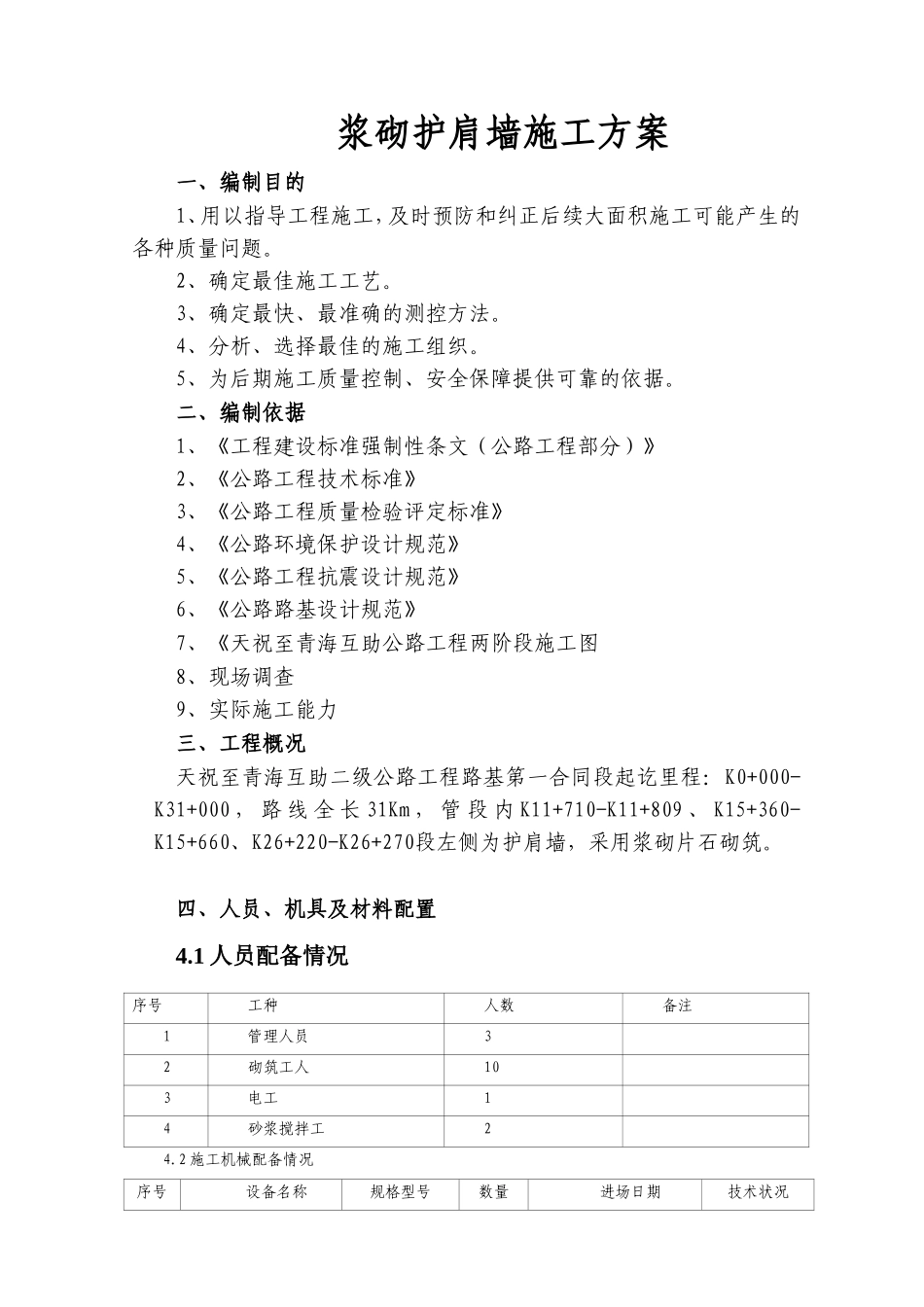

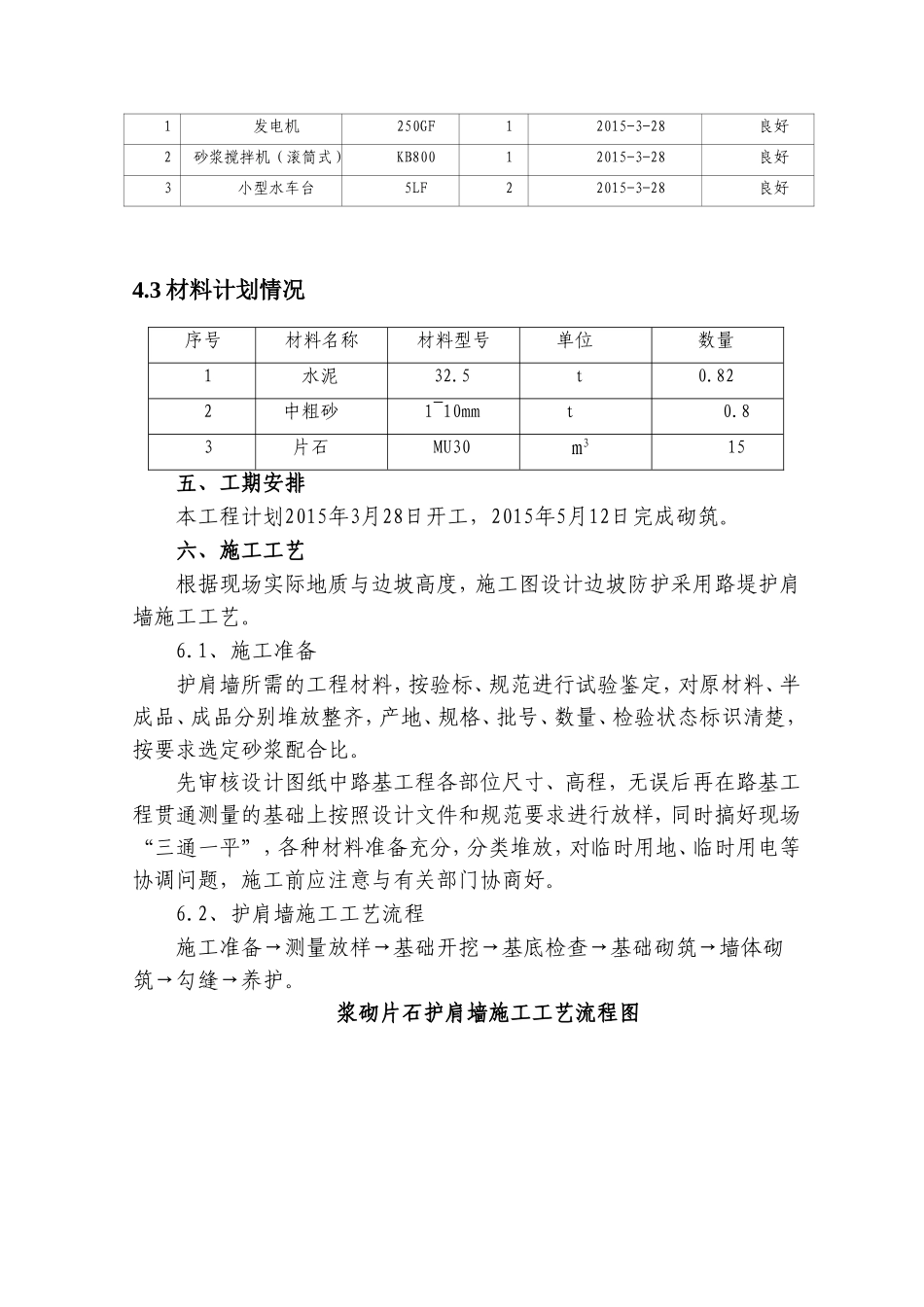

浆砌护肩墙施工方案一、编制目的1、用以指导工程施工，及时预防和纠正后续大面积施工可能产生的各种质量问题。2、确定最佳施工工艺。3、确定最快、最准确的测控方法。4、分析、选择最佳的施工组织。5、为后期施工质量控制、安全保障提供可靠的依据。二、编制依据1、《工程建设标准强制性条文（公路工程部分）》2、《公路工程技术标准》3、《公路工程质量检验评定标准》4、《公路环境保护设计规范》5、《公路工程抗震设计规范》6、《公路路基设计规范》7、《天祝至青海互助公路工程两阶段施工图8、现场调查9、实际施工能力三、工程概况天祝至青海互助二级公路工程路基第一合同段起讫里程：K0+000-K31+000，路线全长31Km，管段内K11+710-K11+809、K15+360-K15+660、K26+220-K26+270段左侧为护肩墙，采用浆砌片石砌筑。四、人员、机具及材料配置4.1人员配备情况序号工种人数备注1管理人员32砌筑工人103电工14砂浆搅拌工24.2施工机械配备情况序号设备名称规格型号数量进场日期技术状况1发电机250GF12015-3-28良好2砂浆搅拌机（滚筒式）KB80012015-3-28良好3小型水车台5LF22015-3-28良好4.3材料计划情况序号材料名称材料型号单位数量1水泥32.5t0.822中粗砂1~10mmt0.83片石MU30m315五、工期安排本工程计划2015年3月28日开工，2015年5月12日完成砌筑。六、施工工艺根据现场实际地质与边坡高度，施工图设计边坡防护采用路堤护肩墙施工工艺。6.1、施工准备护肩墙所需的工程材料，按验标、规范进行试验鉴定，对原材料、半成品、成品分别堆放整齐，产地、规格、批号、数量、检验状态标识清楚，按要求选定砂浆配合比。先审核设计图纸中路基工程各部位尺寸、高程，无误后再在路基工程贯通测量的基础上按照设计文件和规范要求进行放样，同时搞好现场“三通一平”，各种材料准备充分，分类堆放，对临时用地、临时用电等协调问题，施工前应注意与有关部门协商好。6.2、护肩墙施工工艺流程施工准备→测量放样→基础开挖→基底检查→基础砌筑→墙体砌筑→勾缝→养护。浆砌片石护肩墙施工工艺流程图6.3、护肩墙施工6.3.1基坑开挖施工测量自检合格后，报测量监理工程师复测，经监理工程师批准后，用石灰撒出基坑开挖线。护肩墙的挖基工作采用人工配合挖掘机进行。挖掘机沿开挖线挖至基底设计底标高以上20～30cm，然后用人工将剩余部分清理至基底设计标高，并整平。6.3.2基础施工（1）在基础砌筑前必须将基底清理干净，检验基底地基承载力是否满足设计要求。经监理工程师验收批准后方可开始下一步工程施工。（2）检验砂浆是否符合设计要求。6.3.3墙身施工（1）在基坑开挖好后，根据设计图纸进行护肩墙墙身边线的放线，施工放样自检合格报监理检验合格后，弹出墙身边线。为了控制好墙身内外侧的坡度，砌筑前，用坡度架立于砌筑段的两端，挂横线采用坐浆法分段、分层砌筑。分段位置设在沉降缝处，各段水平砌缝应一致。片石在砌筑前浇水湿润，石料表面有污垢应冲洗干净。（2）每层砌石都应先坐浆后砌石，坐浆厚度应使石料在挤压安砌时施工准备测量放样基底处理检查、验收基坑开挖、排水基础砌筑片石清洗湿润砂浆拌合墙体砌筑砌体勾缝养生质量检验挂线施工能紧密连结，且砌石砂浆密实饱满。应选用具有比较整齐表面的大尺寸石块作为定位石（角隅石）及镶面石。分层砌筑时各砌层应先砌角石，后边石或面石，最后才砌筑腹石。外围固定砌块应与里层砌块交错连成一体，定位石的砌缝应满铺砂浆，不得镶嵌小石块。（3）砌筑腹石时，砌体中的石块应大小搭配，石料间的砌缝要互相交错、咬搭，砂浆密实。片石不宜竖立使用，砌筑时应将尖锐突出部分敲除。一般情况下较大的石料以大面为底，但是浆砌片石时，需利用片石的自然形状，将大小砌石相互交错的衔接在一起，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭配紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌，砌筑过程中还要将石料的缝隙留开，保证2公分的深度，以利于勾缝。平缝与竖缝宽度不大于20mm，较宽的砌缝可用小锤将小石片敲入挤塞，但石片应被砂浆包裹。在砂浆未凝固前，将砌缝砂浆刮深不小于20mm，为以后勾缝做准...
