会所、办公于一体的高层综合楼施工组织设计VIP免费

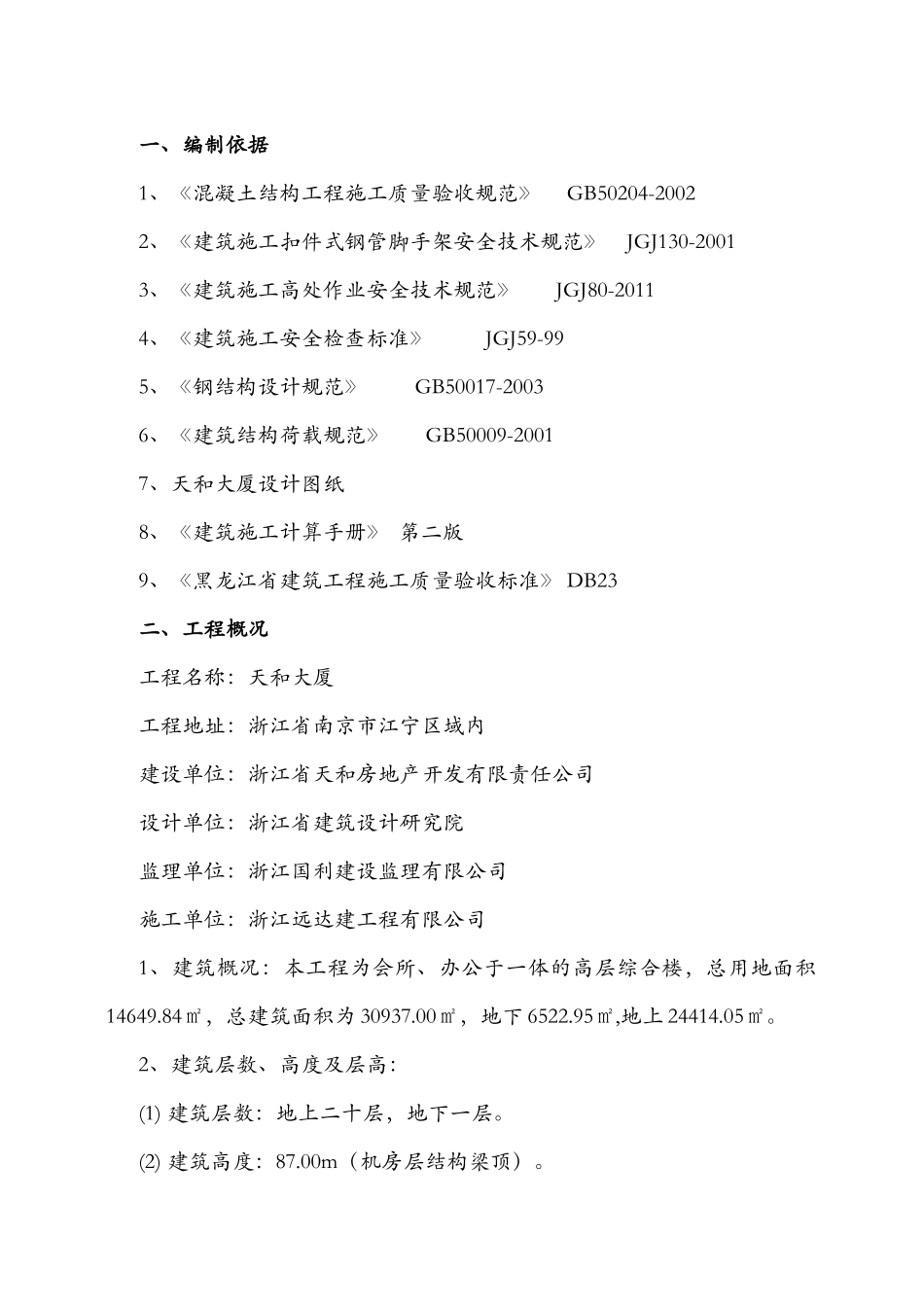

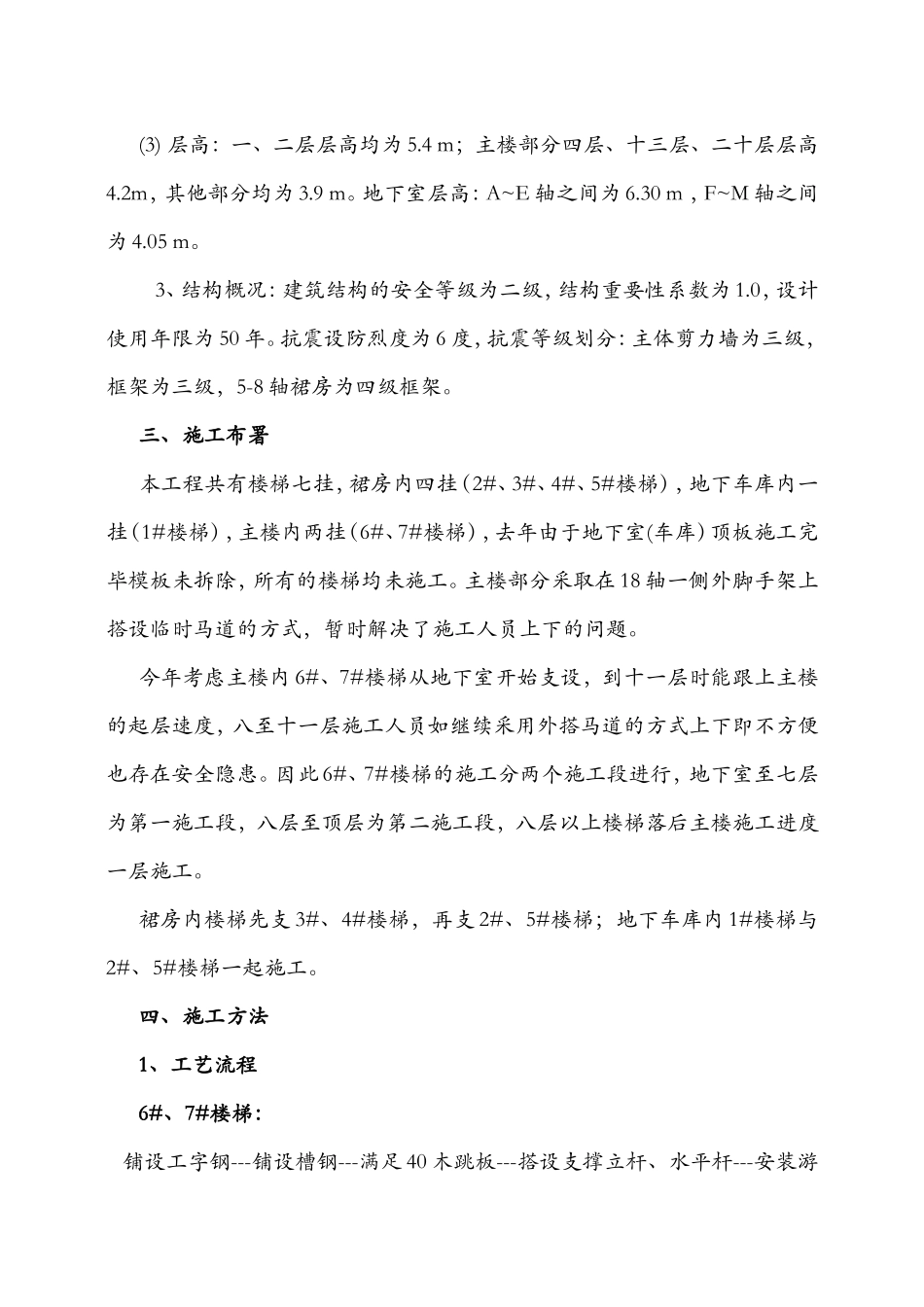

一、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20022、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20013、《建筑施工高处作业安全技术规范》JGJ80-20114、《建筑施工安全检查标准》JGJ59-995、《钢结构设计规范》GB50017-20036、《建筑结构荷载规范》GB50009-20017、天和大厦设计图纸8、《建筑施工计算手册》第二版9、《黑龙江省建筑工程施工质量验收标准》DB23二、工程概况工程名称：天和大厦工程地址：浙江省南京市江宁区域内建设单位：浙江省天和房地产开发有限责任公司设计单位：浙江省建筑设计研究院监理单位：浙江国利建设监理有限公司施工单位：浙江远达建工程有限公司1、建筑概况：本工程为会所、办公于一体的高层综合楼，总用地面积14649.84㎡，总建筑面积为30937.00㎡，地下6522.95㎡,地上24414.05㎡。2、建筑层数、高度及层高：(1)建筑层数：地上二十层，地下一层。(2)建筑高度：87.00m（机房层结构梁顶）。(3)层高：一、二层层高均为5.4m；主楼部分四层、十三层、二十层层高4.2m，其他部分均为3.9m。地下室层高：A~E轴之间为6.30m，F~M轴之间为4.05m。3、结构概况：建筑结构的安全等级为二级，结构重要性系数为1.0，设计使用年限为50年。抗震设防烈度为6度，抗震等级划分：主体剪力墙为三级，框架为三级，5-8轴裙房为四级框架。三、施工布署本工程共有楼梯七挂，裙房内四挂（2#、3#、4#、5#楼梯），地下车库内一挂（1#楼梯），主楼内两挂（6#、7#楼梯），去年由于地下室(车库）顶板施工完毕模板未拆除，所有的楼梯均未施工。主楼部分采取在18轴一侧外脚手架上搭设临时马道的方式，暂时解决了施工人员上下的问题。今年考虑主楼内6#、7#楼梯从地下室开始支设，到十一层时能跟上主楼的起层速度，八至十一层施工人员如继续采用外搭马道的方式上下即不方便也存在安全隐患。因此6#、7#楼梯的施工分两个施工段进行，地下室至七层为第一施工段，八层至顶层为第二施工段，八层以上楼梯落后主楼施工进度一层施工。裙房内楼梯先支3#、4#楼梯，再支2#、5#楼梯；地下车库内1#楼梯与2#、5#楼梯一起施工。四、施工方法1、工艺流程6#、7#楼梯：铺设工字钢---铺设槽钢---满足40木跳板---搭设支撑立杆、水平杆---安装游托、主楞、次楞木方---调整标高---铺设平台板、梯段板多层板---底模验收--钢筋绑扎---斜板侧模、踏步立模安装---隐蔽验收---砼浇筑---养护、拆模1#、2#、3#、4#、5#楼梯：搭设支撑立杆、水平杆---安装游托、主楞、次楞木方---调整标高---铺设平台板、梯段板多层板---底模验收--钢筋绑扎---斜板侧模、踏步立模安装---隐蔽验收---砼浇筑---养护、拆模2、工字钢、槽钢、木跳板的铺设八层墙柱钢筋施工前，在七层顶铺设6m长16号工字钢6根，从C轴楼梯间墙穿入，伸出对面墙外露20cm；工字钢上铺设4根槽钢；1625宽梯段板下铺设2根20号槽钢，1325宽梯段板下设2根8号槽钢，槽钢之间满铺40厚木跳板，木跳板与工字钢之间用铁线锁死；剪力墙工字钢处预留150*250mm洞,洞口顶部设2Ф14加强筋。工字钢两侧及顶部用挤塑板包裹避免浇筑墙混凝土时砼与工字钢连为一体。工字钢铺设位置如下图：3、模板安装(1)楼梯模板由4部分组成,分别为平台板底模、梯板底模、平台板和斜板侧模、踏步立模。平台板、梯板与楼梯梁和剪力墙连接。楼梯模板支撑用钢管上配可调支托，上铺主楞和次楞与楼梯模组合而成。(2)楼板模板及支撑架构造做法：楼梯模板：用18mm厚耐水双面漆胶合板。次楞：50×80mm松木方，间距≤300mm。主楞：双根50×80mm松木方。支撑架立杆：立杆用Ф48×3.5mm钢管，间距900mm、800mm。水平杆、扫地杆：水平杆用Ф48×3.5钢管，楼梯支撑纵横设置两道水平杆，水平杆步距1.5m；扫地杆距离地面（槽钢顶面）300mm设置。(3)楼梯标准层支模示意图：6#、7#楼梯八层处支撑示意图：如图：支撑立杆座于工字钢与槽钢的交点处，水平杆短向采用2.5米钢管，钢管两侧用游托与楼梯剪力墙调紧顶死。长向使用3米钢管搭接方式接长，钢管两侧到剪力墙边用游托调紧顶死。(4)楼梯支模方法和顺序:a.首先根据建筑50cm标高控制线,找出楼梯平台板和梯板底部的各处标高挂通线,依此线为控制标高线下...
